产品核心摘要
- 型号 (Model): IMCPM02（部分资料写作 IIMCPM02）
- 品牌 (Brand): ABB（瑞典，原 Bailey 贝利）
- 系列 (Series): ABB Bailey INFI 90 / Net 90 / Symphony Harmony DCS
- 核心功能 (Core Function): 为 INFI 90 过程控制单元提供本地配置、调谐与诊断的串行通信接口
- 产品类型 (Type): 通信端口模块（Communication Port Module）
- 关键规格 (Key Specs):
- 处理器：32 位微处理器，16 位外部总线，运行频率 16 MHz
- 内存：128 KB ROM + 256 KB RAM
- 串行口：1 路隔离 RS-232-C，最高 19.2 kbaud
- 功耗：+5 VDC 供电，典型 0.75 A / 最大 0.81 A，3.8 W / 4.1 W
- 工作温度：0°C 至 +70°C
- 成色: 全新原装 (New Surplus)，非翻新、非维修件

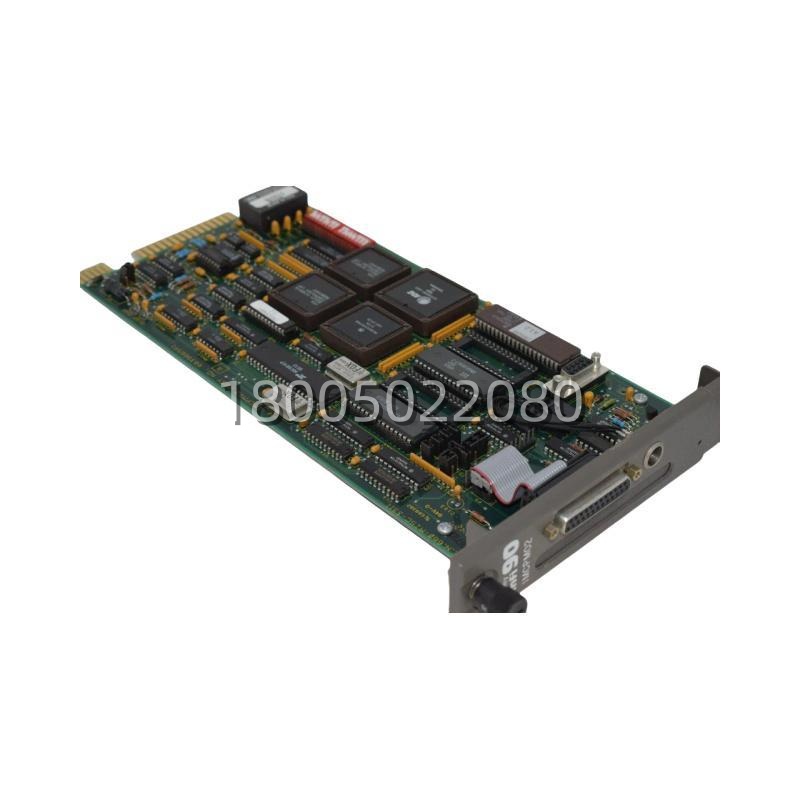

📌 根据 ABB Bailey INFI 90 官方手册与多家备件商公开数据，IMCPM02 是单槽宽的通信端口模块，前面板提供 DB-25（EWS 工程工作站口）+ 圆形 5 针（CTT 调谐终端口）两组连接器，跳线阵列可选择 DTE/DCE/环回工作模式 。
⚠️ 公开资料对 IMCPM02 的物理尺寸描述存在差异（269.24×73.66×358.14 mm 与 76.2×279.4×355.6 mm 两种口径），部分资料提及支持 RS-485 与 115.2 kbps 。下单前务必提供现场实物铭牌照片核对，以 ABB 原厂手册为准。
产品深度介绍
当 INFI 90 机柜的过程控制单元（PCU）需要接工程工作站做组态下载，或者要挂 CTT 02 调谐终端做在线调参时，ABB IMCPM02 就是那块把”配置命令”送进 Controlway 总线的关键板卡。它归属于 ABB Bailey INFI 90 / Net 90 分布式控制系统，定位很专一——作为单槽宽的通信端口模块，为单个 PCU 提供本地的配置、调谐与诊断串行接口，让工程师在机柜前就能完成主模块及其功能块的组态、参数整定与状态监视 。
这块模块的处理器配置值得一提：32 位微处理器搭配 16 位外部总线，跑在 16 MHz 主频，板载 128 KB ROM 存放固件、256 KB RAM 做数据缓冲——这个量级在 INFI 90 时代的通信端口模块里属于标准但够用的配置，足以承担 Controlway/Module Bus 地址的报文转发、波特率适配与协议处理工作，把主控制器从通信任务中解放出来 。前面板集成 1 个双色（红/绿）状态 LED + 8 个红色诊断 LED，2 组八位 DIP 拨码开关设定 Controlway/Module Bus 地址、波特率与诊断模式，还带 1 个复位按钮——讲真，这种”全硬件配置 + 全硬件诊断”的思路，在老旧 DCS 现场反而最踏实，不依赖笔记本、不依赖专用软件，一把螺丝刀就能改参数 。
💡 IMCPM02 是 IMCPM01 的升级替代型号，同时向下兼容早期的 IMSPM01 串行口模块与 IMC PM 01 配置端口模块，可直接安装在使用 Controlway 或 Module Bus 的 PCU 中 。对于仍在运行 INFI 90 的老系统，IMCPM02 是典型的 A 类关键通信备件——单价不算极高，但缺一块，对应的 PCU 就无法做本地组态与在线调参，建议在机柜内保留 1 块缓冲库存（Buffer Stock）。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | |
| 制造商 | ABB（原 Bailey 贝利，瑞典） |
| 产品类型 | 通信端口模块（Communication Port Module） |
| 所属系统 | ABB Bailey INFI 90 / Net 90 / Symphony Harmony DCS |
| 槽位占用 | 单槽宽（Single slot wide） |
| 微处理器 | 32 位处理器，16 位外部总线，16 MHz |
| 内存 | 128 KB ROM + 256 KB RAM |
| 串行端口 | 1 路隔离 RS-232-C |
| 最大波特率 | 19.2 kbaud |
| 前面板连接器 | DB-25（EWS 工程工作站口）+ 圆形 5 针（CTT 调谐终端口） |
| 跳线模式 | DTE / DCE / 环回（Loopback），通过 J5/J6 跳线阵列选择 |
| 配置方式 | 2 组 8 位 DIP 拨码开关（地址、波特率、诊断模式） |
| 状态指示 | 1 个双色（红/绿）LED + 8 个红色诊断 LED |
| 供电电压 | +5 VDC（由 INFI 90 背板通过 MMU 提供） |
| 电流消耗 | 典型 0.75 A，最大 0.81 A @ +5 VDC |
| 功耗 | 典型 3.8 W，最大 4.1 W |
| 安装方式 | 插入标准 INFI 90 模块安装单元（MMU）单槽，同心螺钉锁紧 |
| 工作温度 | 0°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 相对湿度 | 5%–90%（≤55°C 非冷凝）；5%–40%（70°C 非冷凝） |
| 安装海拔 | 最高 3000 米 |
| 物理尺寸 | 269.24 × 73.66 × 358.14 mm（深×宽×高，参考值） |
| 重量 | 约 0.38 – 0.68 kg（因批次而异） |
| 认证 | CSA 认证（非危险区域过程控制设备） |
| 协议支持 | Modbus RTU、ASCII、TCP/IP 等（由模块内部处理） |
