产品深度介绍
老 INFI 90 系统的操作员站突然连不上 DCS 控制层——查了一圈网线和交换机都没问题，最后发现是柜子里那块 IIMCP02 通信处理器不行了。这种事在运行了十几二十年的火电厂、石化装置、造纸线里太常见。IIMCP02 是 ABB Bailey INFI 90 / Net 90 / Symphony Harmony 系统的多总线通信处理器模块（MCPM），专门服务于 OIS（Operator Interface Station）系列操作员站——OIS 25、OIS 41、OIS 42 以及 MCS Plus 历史站都要靠它跟下面的控制层说话 。
这块模块在系统里的定位很清晰：它是操作员站与 DCS 控制层之间唯一的通信接口。向上通过 SCSI 接口连 OIS 主机，向下走 INFI 90 专用背板总线进控制网络，中间做 INFI-NET、Plant Loop、Multibus 三类总线的数据转发和协议转换 。根据 Bailey 官方 DCS 连接文档，IIMCP02 支持 INFI-NET 和 Super Loop 两类通信主干，配合 IIMLM01 多总线回路模块和 IIMCL01 回路终端模块，构成完整的 CIU 类型接口，单模块标签容量最高 30,000 点 。

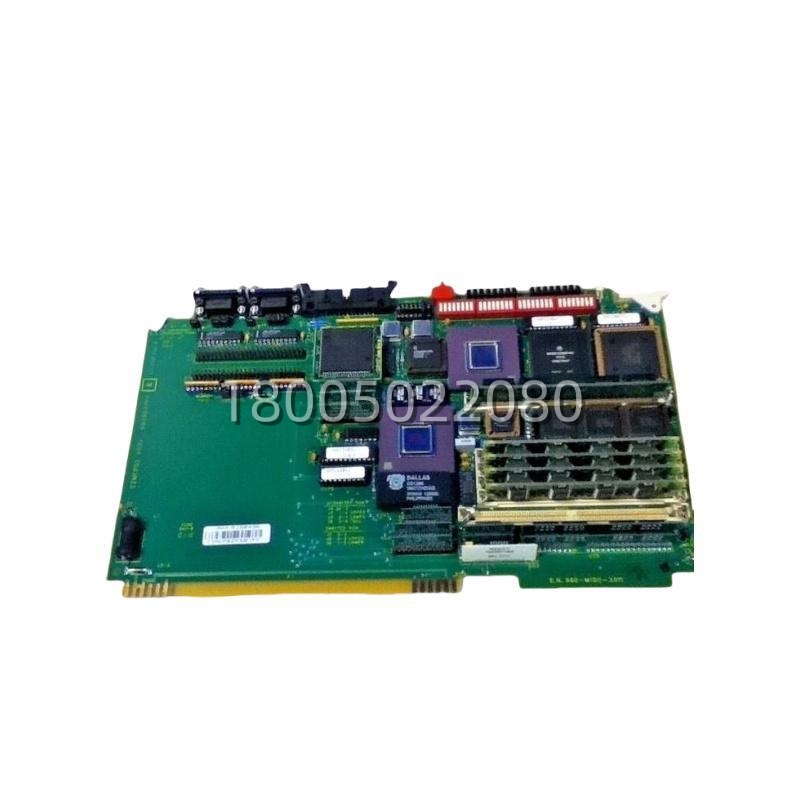

板子本身约 35.6 × 5.1 × 20.3 cm（14 × 2 × 8 英寸），重约 0.6 kg，6U 机架单槽安装，背板 24 V DC 供电，面板带 Power / Link / Activity / Error 四颗 LED 做状态指示 。对现场工程师来说，最关键的是它即插即用——通过背板自动识别，上电就能投入运行，无需复杂编程 。
💡 选型提醒：IIMCP02 是 OIS 系列专用的多总线通信处理器。如果你系统里用的是更早的 IIMCP01，它对应的是 Plant Loop；IIMCP02 则对应 INFI-NET 和 Super Loop。两者不能直接互换，订货前务必核对实物标签 。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 官方型号 | IIMCP02（部分部件号 6639037V01、6639036E1、1948671） |
| 品牌与产地 | ABB Bailey，美国原产 |
| 产品类别 | 多总线通信处理器模块（MCPM） |
| 所属系列 | ABB Bailey INFI 90 / Net 90 / Symphony Harmony DCS；OIS 操作员站系列 |
| 生命周期状态 | 原厂已停产（EOL），市场仅流通备件 |
| 兼容操作员站 | OIS 25、OIS 41、OIS 42、MCS Plus |
| 支持通信主干 | INFI-NET、Super Loop（依据 Bailey 官方文档） |
| 配套模块 | IIMLM01（多总线回路模块）、IIMCL01（回路终端模块） |
| 最大标签容量 | 30,000 点（IIMCP01/02 合计，Driver 支持 30,000 标签） |
| 上行接口 | SCSI 接口，连 OIS 操作员站主机 |
| 下行接口 | INFI 90 专用背板总线 |
| 通信协议 | INFI-NET 专用协议、Multibus 协议、SCSI，兼容 Bailey 系统通信标准 |
| 系统内存 | 参考备件资料约 4 MB SRAM（以实物为准） |
| 供电方式 | 系统背板 24 V DC 供电（参考备件资料范围 18-36 V DC） |
| 最大功耗 | ≤ 5 W（参考备件资料） |
| 安装形式 | INFI 90 标准 6U 机架单槽安装 |
| 物理尺寸 | 约 356 × 51 × 203 mm（长×高×深） |
| 重量 | 约 0.6 kg |
| 状态指示 | 面板 LED：Power / Link / Activity / Error |
| 工作温度 | 0 °C 至 +70 °C（参考备件资料） |
| 存储温度 | -20 °C 至 +70 °C |
| 相对湿度 | 5% – 95% RH，非凝露 |
| 抗振动 | 2 g |
| 抗冲击 | 15 g |
| MTBF | 约 80,000 小时（参考备件资料） |
| 可能替代型号 | YIIMCP02、IIMCP02R、PIIMCP02（备件商流通的关联/替代型号，以实物兼容性为准） |
