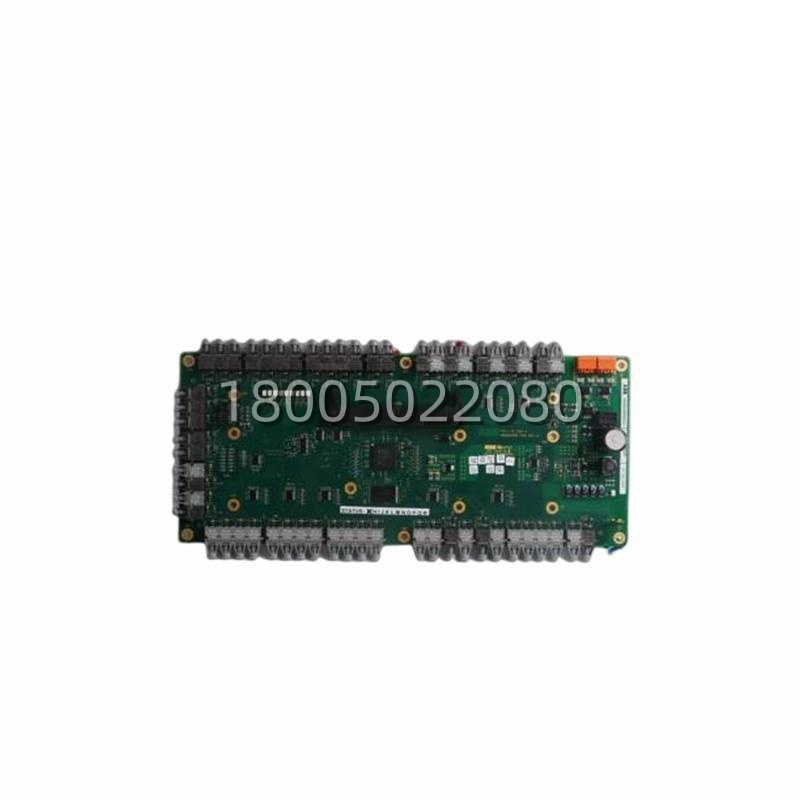

ABB LTC391AE01 HIEE401782R0001 高速模拟量输入 | Symphony Plus 汽轮机/锅炉 ETS 壁温监测

产品深度介绍

LTC 这个前缀在 ABB 归档里归”Load / Temp / monitoring”系，HIEE401782R1 是 HIEE401 段首颗，跟上一颗 HIEE400109R1(CS A465 AE01 传动脉冲，ACS800/880 外围) 是兄弟段但归属柜不同——那颗走传动系，这颗走电站系。

主轴（cnplcdcs/cxplcparts，采）：LTC391AE01 在 Symphony Plus 机架上干的是”高噪声长距离多类型温度传感器”那一段活，多层 PCB + 屏蔽金属壳 + 屏蔽罩，Σ-Δ ADC + 精密参考源，>120dB CMRR 扛变频器/励磁引入的工频噪声，通道级隔离防单点扩散，TC 断线/RTD 开路短路自诊断上报 OWP 。场景基本是电站侧的”要命”测点：汽轮机 ETS 跳闸保护、锅炉炉膛压力高联锁、过热器/再热器壁温(540–560℃)、汽轮机缸体、发电机绕组、LNG BOG 储罐——600MW 超临界、1000MW 超超临、9F 燃机联合循环、百万吨乙烯裂解炉 COT 这些地方都能见到 。cxplcparts 特别提了一句：底座必须配 SD802F(标准)或 SD803F(高密度)，RTD 优先 3/4 线制，热电偶屏蔽层模块端单点接地，冷端位置远离热源保 CJC 精度——这几个是现场精度掉的常见坑。

次轴（xydmro，作变体注）：同一串 LTC391AE01 / HIEE401782R0001 又被归到 AC800M 串口扩展，DB9 Male，RS-232(15m 点对点) / RS-485(1200m 32 节点)，Modbus RTU Master/Slave + Profibus DP Slave + Custom ASCII(AF100 脚本)，≥250Vrms 通道–背板隔离，背板取电不外接，配 PM864/865/866 固件 ≥2.1，Control Builder M 里 Communication Builder 配 。这套跟主轴 Symphony Plus 高速 AI 的硬件/固件/底座全不互通，二手商页两系并存的原因是 LTC391 这个编号在 ABB 家里确实跨了 Symphony Plus 和 AC800M 两个产品族（都是 800 系 DCS 但机架不互通），现网卡型决定只能吃一种。

关键技术规格

📌 HIEE401782R0001(LTC391AE01) 双系撞号，下表分栏列，采购前以现网柜型为准。
