产品核心摘要

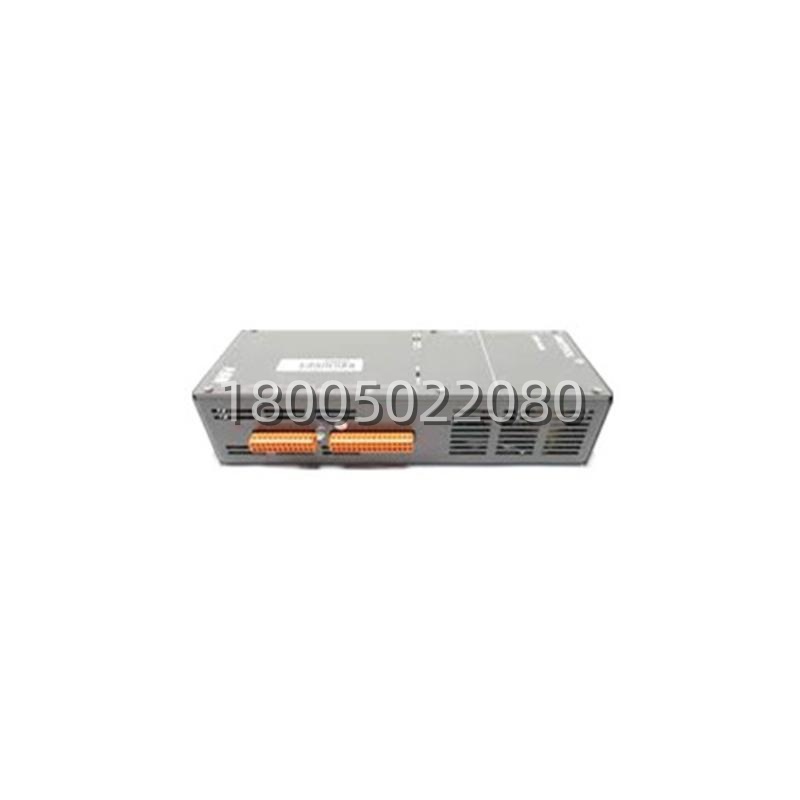

- 型号: UNS3020A-Z,V1（订货号 HIEE205010R0001）
- 品牌: ABB
- 系列: ABB 励磁系统配套保护（UNS 系，HIE 命名段）
- 核心功能: 励磁直流出线柜内转子接地监测，电桥平衡原理动作于发信/跳闸
- 产品类型: 转子接地保护继电器（非通用 GFR，专配励磁/INU）
- 关键规格: 200-500V AC 工作，≤1s 响应，导轨安装，电桥原理
- 成色: 全新原装 (New Surplus)，非翻新
⚠️ 电商页常套成”工业通用接地故障继电器”——这是错的。UNS3020A-Z 是 ABB 励磁系统（UNITROL 系）直流出线柜里的转子接地保护专用装置，知网论文实锤；另也见于 INU（中压传动逆变单元）门板应用 。采购归”励磁柜保护件”，别跟 REG216 发电机保护屏的接地保护混。
产品深度介绍
乌沙山电厂那篇论文里写过一句话——”ABB 励磁系统 UNS3020a-Z 型转子接地保护装置运行状况不良，已发生多起误动作事件，大多改投信号”。这句话基本定义了这块板在现场的真实处境：它不是一块”坏了再换”的备件，而是一块”电厂已经在想办法退”的件。
原理是经典的电桥平衡：监测发电机转子对地电阻，电阻掉到定值以下，动作于发信或跳闸。听起来简单，但有个硬伤——论文点名”不能区分转子一点接地和两点接地”。一点接地尚可撑着运行（改投信号），要是再来第二点，转子直接烧，所以很多厂把 UNS3020 改信号后另加一套国产双端注入式微机转子接地当两点接地后备。UNS3020A-Z 在柜里的位置：励磁 AVR 柜或励磁直流出线柜，跟前条的 HEIR445976R1（频率匹配板）同属 UNITROL 励磁系但不同功能——HEIR 是调节通道的频率预处理，UNS3020 是转子侧的保护监测。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品描述 | 转子接地保护继电器（励磁/INU 配套） |
| 型号 | UNS3020A-Z,V1 |
| 订货号 | HIEE205010R0001（V3 为 HIEE205010R0003） |
| 所属系统 | ABB UNITROL 励磁系 / INU 传动系（双归属） |
| 安装位置 | 励磁 AVR 柜 / 励磁直流出线柜 / INU 门板 |
| 保护原理 | 电桥平衡（监测转子对地电阻） |
| 动作对象 | 一点接地发信 / 跳闸（不能区分一点/两点接地） |
| 工作电压 | 200–500 V AC（；标 220V 单项） |
| 响应时间 | ≤1 s（；标 ≤0.8s 典型 0.5s） |
| 漏电流阈值 | 30 mA（，可调 ±15%） |
| 机械寿命 | ≥100,000 次（） |
| 工作温度 | -20 ~ +70 ℃（电商页共识） |
| 防护等级 | IP65（电商页共识，） |
| 安装方式 | 导轨安装（电商页共识） |
| 认证 | CE / UL / EN（） |
| 尺寸 | 电商页打架：120×80×60 mm / 0.5kg vs 30×25.5×2 cm / 0.46kg ——以实物铭牌为准 |
| 局限 |
|
