产品深度介绍

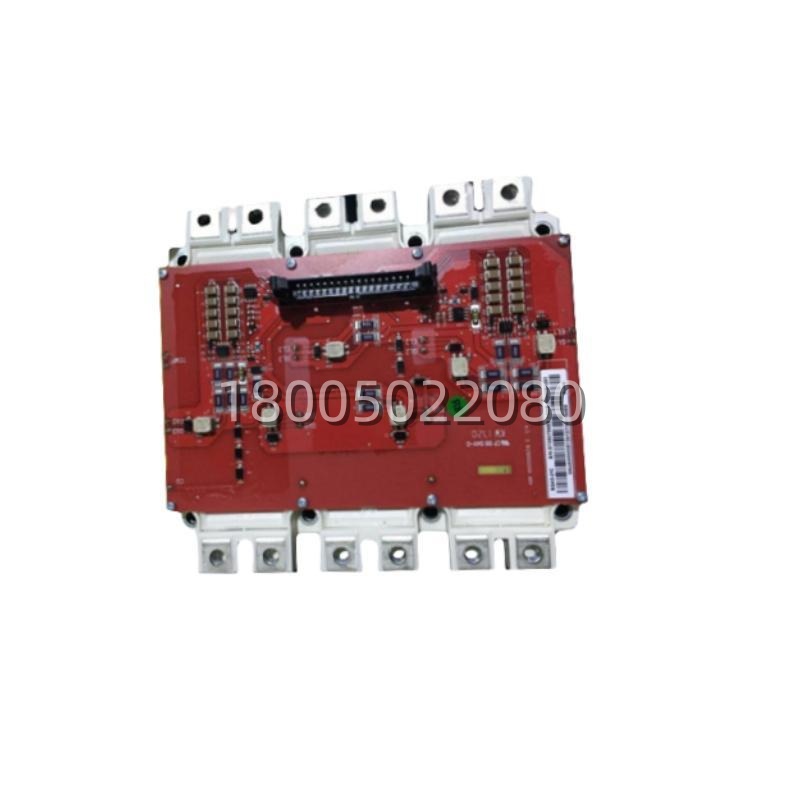

ACS880变频器报”Short circuit”或”IGBT fault”，拆开柜子看到IGBT模块裂纹或者驱动板上有明显炸点——这种时候驱动板和功率模块通常要一起换。BGAD-22C是ABB专为FS500R12OE4（英飞凌IGBT4 E4系列1200V/500A Six-pack）配套的栅极驱动板，接收来自RDCU/DSU控制板的6路PWM光纤信号，经隔离放大后驱动IGBT门极，同时实时监测Vce退饱和（DESAT）和模块NTC温度，异常时软关断并上报故障。
这里面有个容易踩的坑：现场有老师傅只换新IGBT模块，旧的驱动板继续用，结果旧板栅极电阻漂移或者DESAT电容老化，跑不了多久二次炸管，反而多花冤枉钱。这两个件在ABB内部是作为一个备件套件来管理的，采购的时候直接问供应商要成套的，省得拿回来发现驱动板不匹配。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 完整型号 | FS500R12OE4 / BGAD-22C（套件） |
| IGBT模块型号 | FS500R12OE4（英飞凌EconoPACK™+D Six-pack） |
| 驱动板型号 | BGAD-22C（ABB原厂栅极驱动板） |
| IGBT额定电压 (VCES) | 1200 V |
| IGBT额定电流 | 500 A @ Tc=80℃（FS500规格，同系列参数参考） |
| IGBT配置 | Six-pack（三相桥），内置NTC热敏电阻 |
| 开关频率 | 最高约20 kHz |
| 驱动板保护功能 | DESAT退饱和检测（<1μs响应）、UVLO欠压锁定、软关断、过温监测 |
| 控制信号接口 | 多模SC光纤（接收PWM），状态反馈光纤/接点 |
| 驱动隔离耐压 | ≥2.5 kV RMS（驱动侧↔功率侧） |
| 供电电压（驱动板） | 24V DC（典型） |
| IGBT工作温度 | -40°C ~ +150°C（结温） |
| 驱动板工作温度 | -25°C ~ +85°C（板级） |
| 适配变频器 | ABB ACS880系列（对应功率段约160-200kW级别） |
| 认证 | CE / UL / cUL / RoHS |
| 产地 | 驱动板瑞典 / IGBT模块英飞凌 |
