产品核心摘要
- 型号 (Model): FS300R17KE3/AGDR-76C（订货号 68569362）
- 品牌 (Brand): ABB（IGBT芯片由英飞凌制造）
- 系列 (Series): ACS800变频器功率组件
- 核心功能 (Core Function): 为ABB ACS800系列中高压变频器提供1700V/300A级IGBT功率变换与栅极驱动
- 产品类型 (Type): IGBT功率模块 + 专用驱动板套件
- 关键规格 (Key Specs): 1700V/300A（Tc=80℃）；六单元Six-pack封装；集成NTC温度传感器；DESAT短路保护响应<1μs
- 成色: 全新原装 (New Surplus)，非翻新
- ⚠️ 适用机型： ABB ACS800系列变频器（如ACS800-02/04-160kW/200kW/250kW机型）
产品深度介绍

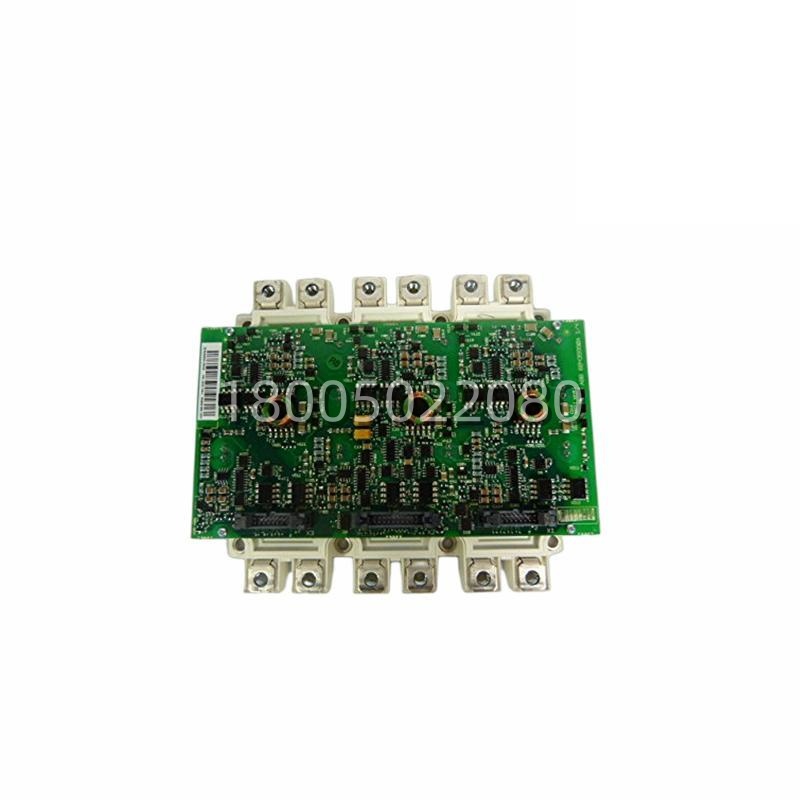

拆过ACS800变频器的人都知道，里面最沉的那块东西就是这个套件——FS300R17KE3 IGBT模块加AGDR-76C驱动板。它俩绑在一起卖，订货号68569362，是ABB ACS800系列中高压变频器（160-250kW级别）的核心功率组件。
IGBT模块本身是英飞凌的EconoPACK™+B六单元封装，Trench/Fieldstop IGBT3技术，集成了EmCon高效率续流二极管。1700V耐压、300A连续电流、600A脉冲电流（10ms脉宽），饱和压降典型值2.0V（25℃时）。模块内部自带NTC温度传感器，实时监控结温，这对保护模块不过热烧毁很关键。
驱动板AGDR-76C是ABB专门为这个模块设计的，干的事比较细：提供+15V/-7V隔离电源、光纤接口控制、DESAT短路检测（响应<1μs）、过流/过压/过热保护、欠压锁定（UVLO），还有软关断功能——短路时不是硬切断，而是慢慢关，减少关断应力。这种细节设计在高压大电流场合能救命，硬关断产生的尖峰电压足以把管子打穿。
关键技术规格
| 参数 | 数值 |
|---|---|
| 套件型号 / 订货号 | FS300R17KE3/AGDR-76C / 68569362 |
| 制造商 | ABB（IGBT芯片：英飞凌） |
| 适用变频器 | ABB 系列（-02/04-160kW/200kW/250kW） |
| IGBT模块部分 | |
| 额定电压（Vces） | 1700 V |
| 额定电流（Ic，RMS） | 300 A（Tc=80℃） |
| 脉冲电流（Icm） | 600 A（10ms脉宽，占空比≤1%） |
| 饱和压降（Vce(sat)） | 典型值2.0V @25℃ / 2.45V max |
| 最大结温 | 150℃ |
| 工作结温范围 | -40℃ ~ +125℃ |
| 封装形式 | EconoPACK™+B Six-pack（六单元） |
| 热阻（结-壳） | 0.055 K/W |
| 隔离测试电压 | 3.4 kV（RMS，50Hz，1min） |
| 模块重量 | 916g（模块本体，不含驱动板和散热器） |
| 驱动板部分（AGDR-76C） | |
| 驱动电压 | +15V（开）/ -7V（关），隔离电源 |
| 信号输入 | 光耦隔离，兼容3.3V/5V TTL |
| 保护功能 | DESAT短路检测（<1μs）、过温保护（阈值150℃）、栅极欠压保护（<10V） |
| 接口类型 | 多模SC光纤接口 |
| 供电电压 | 24V DC |
| 认证 | CE、UL、cUL、RoHS |
| 产品状态 | IGBT模块已进入”Transferred”阶段，不再推荐用于新设计 |
