产品深度介绍

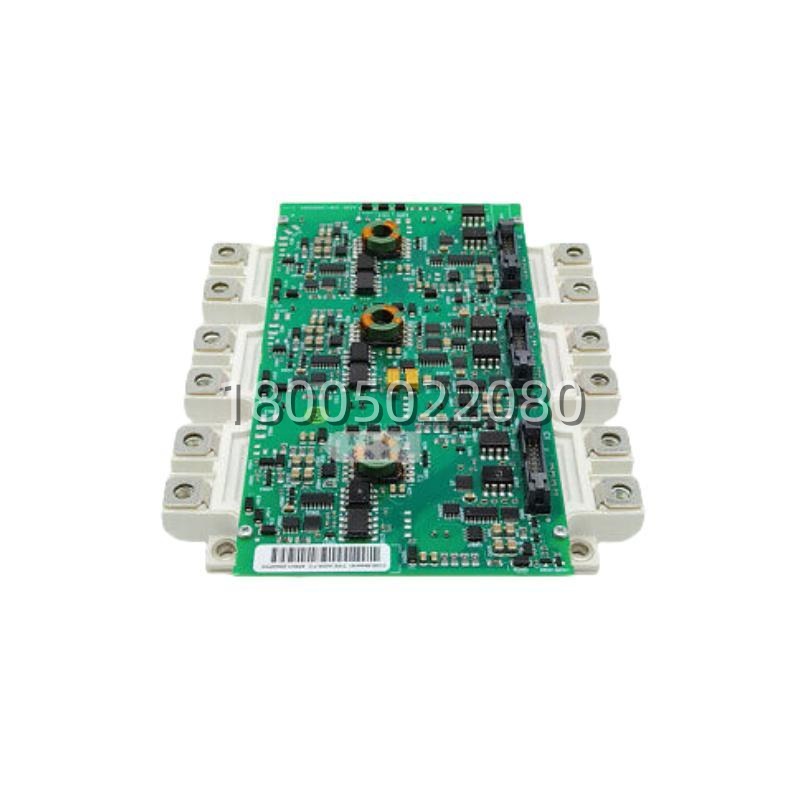

FS225R12KE3加AGDR-71C，你手上如果是从ABB变频器里拆出来的这么一套，它大概率是ACS800或ACS880系列传动装置的功率组件——IGBT模块负责直流到交流的逆变，驱动板负责给IGBT发栅极信号并监控过流过热。
这套组合里两个部件的来源不一样：FS225R12KE3是英飞凌（Infineon）的工业级IGBT模块，E3系列，1200V耐压、225A连续电流，封装形式是压接式模块，用螺钉固定在散热器上。AGDR-71C是ABB自己设计的驱动板，专门配这个系列模块，板上有隔离电源、栅极驱动电路、短路保护（DESAT检测）和温度监测。
为什么采购的时候经常把这两个号写在一起？因为ABB把这个组合作为一个备件套件来管理，内部物料代码是68569303。现场换功率模块不是只换IGBT就行——驱动板跟着一起换掉，因为驱动板的参数（栅极电阻值、死区时间、保护阈值）是跟着特定IGBT型号走的，混着用风险很大。也见过有供应商单卖IGBT模块不带驱动板，但采购时建议确认清楚你要的是模块、驱动板，还是整套。
关键技术规格
| 参数项 | 规格 |
|---|---|
| IGBT模块型号 | FS225R12KE3 |
| IGBT品牌 | Infineon（英飞凌） |
| 驱动板型号 | AGDR-71C |
| 驱动板品牌 | ABB |
| 套件物料号 | 68569303（ABB内部代码） |
| 集电极-发射极电压 (Vces) | 1200 V |
| 连续集电极电流 (Ic) | 225 A（RMS，@Tc=80°C）；峰值325A |
| 脉冲电流 (Icm) | 450 A（10ms脉冲） |
| 饱和压降 Vce(sat) | 典型值1.65–1.8V / 最大值2.15V @225A |
| 最大耗散功率 (Pd) | 1150 W |
| IGBT类型 | 沟槽型场截止（Trench Field Stop） |
| 配置 | 全桥（六单元） |
| 输入电容 (Cies) | 16 nF @ 25V |
| NTC热敏电阻 | 内置，用于温度监测 |
| 驱动板供电 | +15V / -7V 隔离电源 |
| 驱动板保护功能 | 过流保护（DESAT）、过热保护、米勒钳位 |
| IGBT工作温度 | -40°C ~ +125°C |
| 驱动板涂层 | 覆膜涂层（C版），防潮防尘 |
| 安装方式 | 底座安装（压接式） |
| IGBT重量 | 约0.4kg |
| 产品状态 | 部分渠道显示“不适用于新设计” |
