产品核心摘要

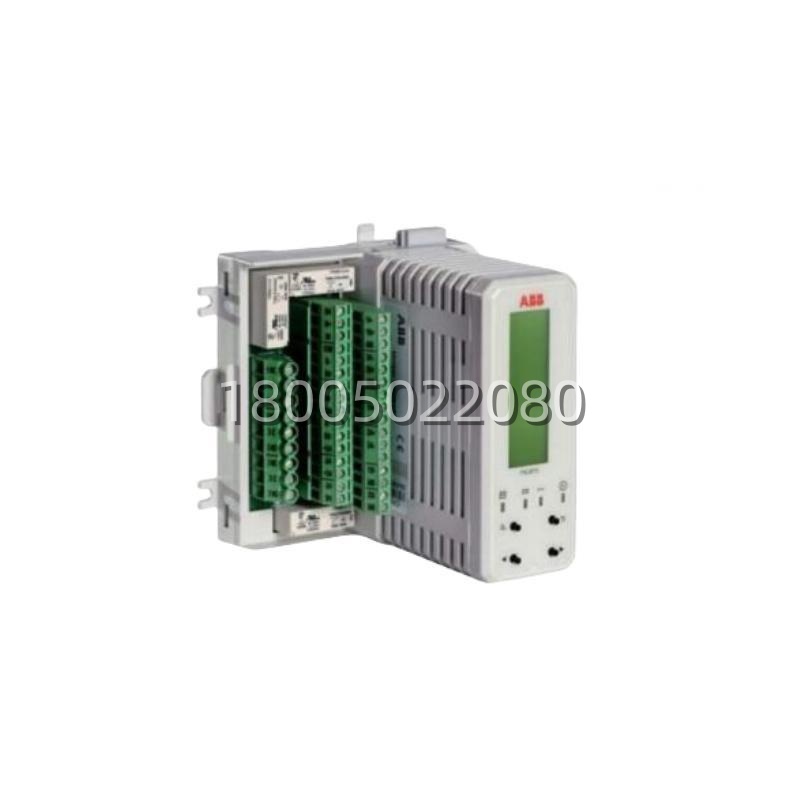

- 型号: FAU810 (C10-12010)
- 品牌: ABB（Uvisor FAU 系列）
- 系列: ABB 燃烧管理 / 火焰检测（FAU800 家族）
- 核心功能: 双通道火焰信号分析，判火/熄火/自检，通过 Profibus DPV1 或 Modbus 送 BMS
- 产品类型: 火焰分析单元（柜内安装，非探头）
- 关键规格: 双通道、Profibus DPV1 + CI + Modbus RTU、CE-FM、配 C87-11006 / C10-1201 底座
⚠️ 供应商页标”flame detector”是串——detector 是 UV/IR 探头（IFIR/IFUV），FAU810 是 analyzer unit，别混。下单核长料号 C10-12010 + 确认底座料号（C87-11006 或 C10-1201）。
产品深度介绍
锅炉 BMS 里最怕两件事：有火判无火 → MFT 误动停炉，一小时损失六位数起；无火判有火 → 爆燃事故。FAU810 就是压这两条失效模式的柜内分析器，ABB Uvisor FAU 系列现役款（前代 FAU800 同底座兼容）。
设计思路三层：一是双通道独立采集，每通道挂一只 ABB 火焰探头（UV/IR/UV-IR 按燃料选——煤炉用 IR、燃气用 UV、油/混烧用 UV-IR），频谱分析滤掉炉膛 background radiation（比如邻燃烧器火焰、炉墙热辐射），信噪比比老式放大器高一档；二是参数组自动切换——锅炉燃用煤→气→油→低负荷稳燃，不同工况下火焰的闪烁频率（flicker frequency）分布完全不同，FAU810 内置多组参数，根据负荷/燃料信号自动切，不用人进柜重配 ；三是通讯双路冗余——Profibus DPV1（双口） + CI（Combustion Interface，ABB 燃烧专用总线）+ 可选 Modbus RTU，送 BMS/PLC（AC800F、800xA、Symphony 都能挂）。
自检覆盖全链：探头老化、光纤衰减、FAU810 自身电子件异常，都会触发”系统故障”先于”无火”送出，避免自检失败还硬判火。远程诊断走 PC 软件或 Profibus 主站，能拉信号质量趋势、预判”哪只燃烧器快熄火了”——这点在四角切圆锅炉里比事后 MFT 有用。
💡 配套关系（采购单容易串的）：
- FAU810 本体：C10-12010（双通道，Profibus DPV1+CI）
- 底座：C87-11006（FAU800/810 通用 DIN 轨底座）或 C10-1201（另一种底座命名，渠道页混用）
- 探头：IFIR（IR）、IFUV（UV）、IFUVIR（双光谱）——按燃料另订，不包在 C10-12010 里
简单记：。BOM 上只写 ” C10-12010″ 没写底座，到货大概率不带底座——现场装不上。
关键技术规格
| 项目 | 参数 |
|---|---|
| 型号 | |
| 长料号 | C10-12010 |
| 系列 | ABB Uvisor FAU（FAU800 家族） |
| 通道数 | 双通道独立 |
| 适配探头 | IFIR / IFUV / IFUVIR（ABB 全系火焰探头） |
| 通讯 | 双 Profibus DPV1 + CI（Combustion Interface）+ 可选 Modbus RTU |
| 参数管理 | 多组参数，按燃料/负荷自动切换 |
| 自检 | 探头+光纤+本机电子件全链路自检 |
| 诊断 | 远程 PC 软件 / Profibus 主站，信号质量趋势+预熄火预测 |
| 安装 | DIN 轨，配 C87-11006 或 C10-1201 底座 |
| 认证 | CE-FM |
| 尺寸 | ~128×116×122 mm（渠道页 ） |
| 重量 | ~0.58 kg |
| 适配系统 | 锅炉 BMS，可挂 AC800F / 800xA / Symphony Plus / Freelance |
| 应用场景 | 煤粉炉、燃气炉、燃油炉、垃圾焚烧、CFB |
