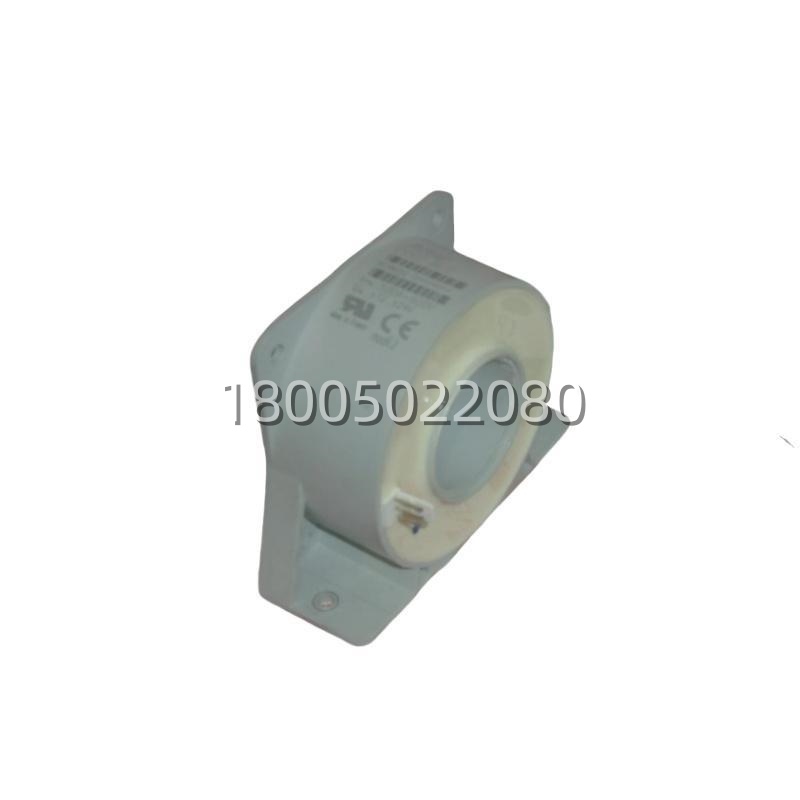

产品核心摘要
- 型号 (Model): ES500-9672
- 品牌 (Brand): ABB
- 系列 (Series): ES500 系列电流传感器 (Current Sensors)
- 核心功能 (Core Function): 闭环霍尔效应电流传感器，用于直流、交流及脉冲电流的隔离测量
- 产品类型 (Type): 电流传感器 (Current Transducer)
- 关键规格 (Key Specs):
- 额定测量电流: 500A r.m.s.
- 测量范围: ±800A (峰值)
- 精度: ≤ ±0.5% (25°C时)
- 供电: ±12V ~ ±24V DC
- 重量: 0.210 kg
- 成色: 全新原装 (New Surplus)，非翻新件
- ⚠️ 重要澄清: 此型号在备件市场常被误称为“变频变压器”，经ABB官方资料核实，其实际为电流传感器，请勿混淆。
产品深度介绍
先纠正一个流传甚广的误解：ES500-9672不是什么“频率转换器变压器”。查了ABB官方技术文档，它属于ES500系列电流传感器，用来测直流、交流或脉动电流，原边和副边之间带电气隔离。 型号里的“9672”也不是什么客户自定义后缀——它对应的是Molex HE14连接器版本，旁边的ES500-9673是JST连接器版，ES500-9674是引线版，一个系列清晰得很。
这传感器的核心参数很明确：额定测量电流500A r.m.s.，峰值范围±800A，精度在25°C时≤±0.5%，全温度范围（-20°C到+70°C）也能维持在≤±1.0%。 电气隔离耐压3kV/1分钟，供电电压±12V到±24V DC都能用——这种宽范围供电设计在现场电源不稳定的场景下挺实用的。频带宽度100kHz，响应时间≤1µs，用在变频器输出电流监测、直流母线电流检测这些场合足够了。
讲真，备件市场里把这个型号传成变压器的说法很普遍，网上能看到500VA、75kVA、100kW、125kVA等各种互相矛盾的参数，从30kg到220kg的重量都有，一看就知道是卖家自己编的SEO词。 但ABB原厂手册里写得很清楚：这只是个0.21kg的小电流传感器。 如果手头真有这个铭牌写着“-9672”的设备，最好核对一下实物——大概率是带Molex连接器的闭环霍尔传感器，而不是什么大块头变压器。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | -9672 |
| 产品类型 | 闭环霍尔效应电流传感器 (Closed-loop Hall-effect current transducer) |
| 额定测量电流 (Ipn) | 500A r.m.s. |
| 测量范围 | ±800A (峰值) |
| 匝数比 | 1:4000 |
| 副边电流 (Ipn时) | 125 mA |
| 精度 (@25°C) | ≤ ±0.5% |
| 精度 (-5°C ~ +70°C) | ≤ ±1.0% |
| 线性度 | ≤ 0.1% |
| 带宽 (-1dB) | 100 kHz |
| 响应时间 | ≤ 1 µs |
| 供电电压 | ±12V ~ ±24V DC (±5%) |
| 绝缘耐压 (原边/副边) | 3 kV, 50Hz, 1分钟 |
| 连接器类型 | Molex HE14 |
| 重量 | 0.210 kg |
| 工作温度 | -20°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | 塑壳封装，自熄性绝缘树脂 |
| 安装方式 | 壳体模塑带固定孔，可两个方向安装 |
