产品核心摘要

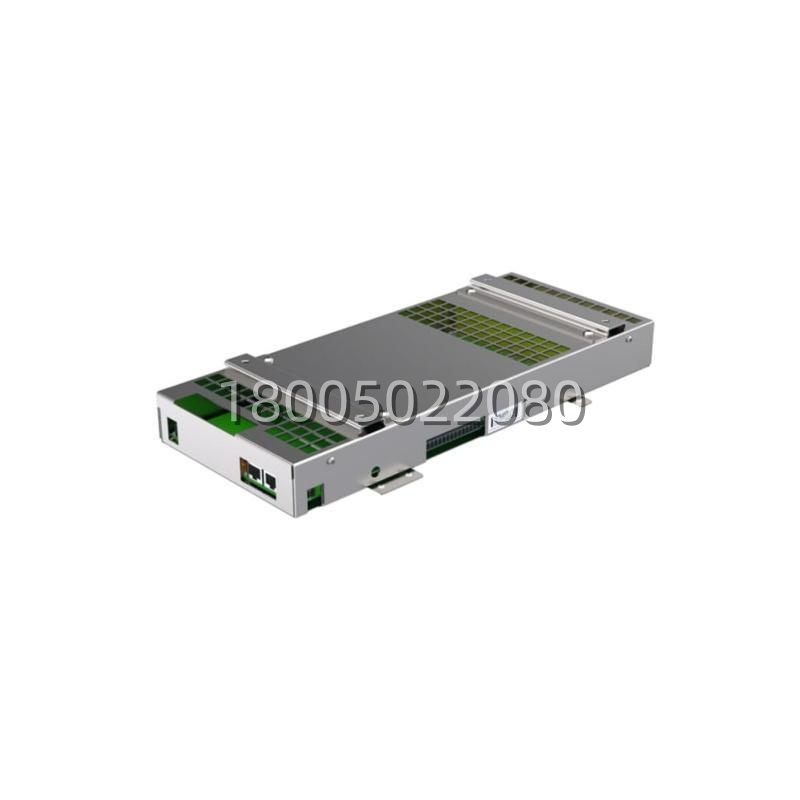

- 型号: ABB DSQC646（订货号 3HAC026271-001）
- 品牌: ABB（瑞典，Robotics 支线）
- 系列: ABB Robotics / DSQC 600 系列 / IRC5 控制柜（标准柜/双柜/单柜均可配，依柜内架构）
- 核心功能: IRC5 柜内 ELAN EPS 单元——ELAN 指 IRC5 主控 DSQC639 那颗 x86 + AMD Elan SC520 PC/104 架构的外围配套，EPS = Encoder Power / Elan Peripheral Supply，给 Elan 架构侧编码器或外围供 220V→30kHz 调理电
- 产品类型: ELAN EPS 单元（Elan 架构外围电源/调理单元，非主控非驱动 PSU）
- 关键规格: 220V AC | 30kHz 输出 | 355×190×50 mm | 1.74 kg
- 成色: 全新原装余货 / 库存备件 / 拆机测试合格 / 认证翻新，以出货批次为准
- ⚠️ 已停产，仅备件市场流通；注意与上两篇 DSQC604(控制PSU)、DSQC627(驱动PSU)不是同一台，三台在 IRC5 大柜里并存各司其职
📎 渠道文案分歧提示：3HAC026271-001 在长欣/xycontrols 口径一致归”ELAN EPS 单元，机器人用”；但部分页面把它标成”安全控制器监控轴位置””IP67/PROFIBUS/PROFINET 200ms 切换”——这些描述疑似把 DSQC639 主控的安全功能 + 通用 PLC 文案套到 DSQC646 上了，ELAN EPS 在 IRC5 柜内是 Elan 架构外围配套单元，不是安全控制器本体。下单前拍实物丝印 + 柜内位置（DSQC639 主控旁？驱动侧？）核对最稳。
关键技术规格
| 参数项 | 规格（DSQC646 / 3HAC026271-001，渠道共识口径） |
|---|---|
| 完整型号 / 订货号 | DSQC646 / 3HAC026271-001 |
| 产品定位 | IRC5 控制柜 ELAN EPS 单元（Elan 架构外围配套，DSQC639 主控旁） |
| 适配柜型 | 单柜(SCC) / 标准柜 / 双柜（依柜内是否配 Elan 架构 DSQC639） |
| 适配本体 | IRB 1200/2600/4600/6600/6700 等 平台 |
| 输入电压 | 220 V AC（渠道共识；部分标 220V ±15% 宽窗） |
| 输出特征 | 30 kHz（高频调理输出，疑似编码器/Elan 外围供电） |
| 配套上游 | DSQC639（主控，Elan x86 架构）——DSQC646 是 DSQC639 的 EPS 配套 |
| 柜内位置关系 | DSQC604(控制PSU) / (MC) / DSQC646(Elan EPS) / DSQC601-603(轴) / DSQC652(I/O) / DSQC627(驱动PSU,大柜) / DSQC617(伺服) |
| 安装方式 | 柜内模块化位，螺丝固定 |
| 尺寸 | 355 × 190 × 50 mm（长欣/xycontrols 共识）；另有 119×189×135 mm 说法 （疑似另一变体，以实物为准） |
| 重量 | 约 1.74 kg |
| 工作温度 | 渠道标 -20 … +70 ℃（ 标 IP67 存疑，柜内板应为 IP20，以手册为准 ⚠️） |
| 防护等级 | 渠道标 IP67 （存疑—— 柜内板普遍 IP20，IP67 疑似 SEO 拼的，以 ABB 原厂目录为准 ⚠️） |
