关键技术规格
先说明：网上对DSQC345B的描述有整流器和模拟量模块两种截然不同的版本，本文只采用有实物尺寸和订货号支撑的“整流器”版本。
| 参数项 | 规格说明 | 备注 |
|---|---|---|
| 型号 / 订货号 | DSQC345B / 3HAB8101-2 | 子版本：3HAB8101-2/04B亦见 |
| 产品类型 | 整流器单元 (Rectifier Unit) | — |
| 产地 | 爱尔兰 / 瑞典 | 不同批次产地不同 |
| 适配系统 | ABB S4 / S4C机器人机架 | 适配IRB2400等机器人型号 |
| 尺寸 (高×宽×深) | 465 × 245 × 310 mm | 渠道一致 |
| 净重 | 3.55 kg | 渠道一致 |
| 输入电压 | 三相380-480V AC | 工业标准输入 |
| 输出 | 24V/5A DC（整流电源） | 部分渠道标注24V/5A |
| 海关税则号 | 85044095 | 整流器 |
| 产品状态 | 已停产，仅备件流通 | — |
产品深度介绍

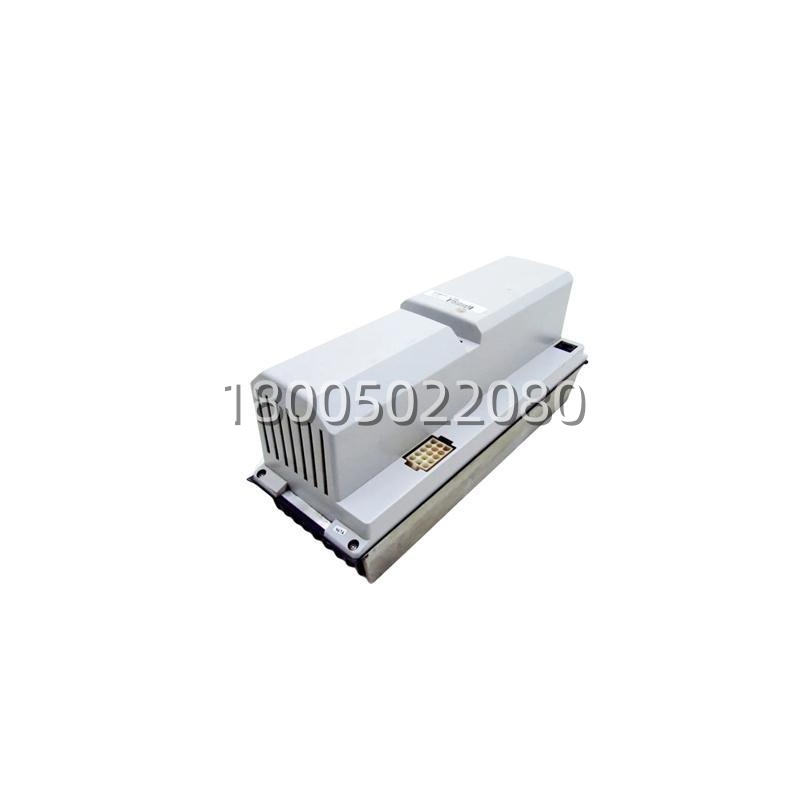

这个型号在网上被标注成什么产品都有。 先做一次“型号清洗”——网上把DSQC345B标成“4通道16位模拟量模块”、“安全PLC模块”、“交流伺服驱动器”的页面全部存疑。真正拿到S4/S4C机器人机架里能用的整流器单元，订货号是3HAB8101-2，尺寸465×245×310mm，净重3.55kg，产地为爱尔兰或瑞典，这些参数在多家备件渠道上能对上。
它的实际用途很简单：把机柜进来的三相380-480V AC工业电，整流成机器人伺服系统能用的DC直流电。 一块整流器配一个S4C机架，IRB2400这代老机器人标配。资料里标注为“RECTIFIER DC1C”，对应S4C系列机架的电源整流方案。在标准工业电源品里，它属于“把交流变成直流、把大电流变成系统能用的稳定电流”的电源前端。
