关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | DSDO110，订货号 57160001-K（变体 57160001-K/3） |
| 通道数 | 32 路，NPN 晶体管输出 |
| 输出制式 | 灌电流 (Sink) / 源电流 (Source) 双模，兼容 NPN/PNP 执行器 |
| 负载电压 | 24…48 V DC（20…52 V DC 逻辑窗口，宽压） |
| 单通道电流 | 0.5 A / 点（阻性）；部分批次标 150 mA 最大指定负载 |
| 分组设计 | 4 组 × 8 通道，每组独立保险，单组短路 ≤ 3 A |
| 隔离电压 | ≥ 2500 V DC（通道↔背板 / 现场↔系统，光电隔离） |
| 供电 | S100 背板 5 V @ 45 mA + 现场 24/48 V DC 双路 |
| 功耗 | 满载 ≤ 15 W |
| 特殊功能 | 支持 PWM 脉宽输出（调速/调光场景） |
| 状态指示 | 每通道 LED + PWR/COMM/FAULT 板级 |
| 安装方式 | S100 I/O 标准机架直插（欧卡式，非 DIN 导轨） |
| 外形尺寸 (L×W×H) | 324 × 225 × 22.5 mm（ 标 329×239×27，以手册为准） |
| 重量 | 0.375 kg（ 标 0.6 kg，批次差异） |
| 工作温度 | -25 … +55 ℃；存储 -40 … +70 ℃ |
| 合规 | CE / UL / cUL / 工业 EMC；RoHS 豁免段 |
| 配套端子单元 | S100 DSTA 数字连接单元（依机柜 BOM 核定） |
📌 现场接线不直接上板，走 S100 DSTA 端子单元 → 内部排线 → DSDO110 金手指，和 DSAI155(热电偶)/DSAX452(AIAO)/DSDP150(脉冲) 那套 S100 配套逻辑一致。单买板卡回来缺端子单元或排线缆也跑不起来 。
产品深度介绍

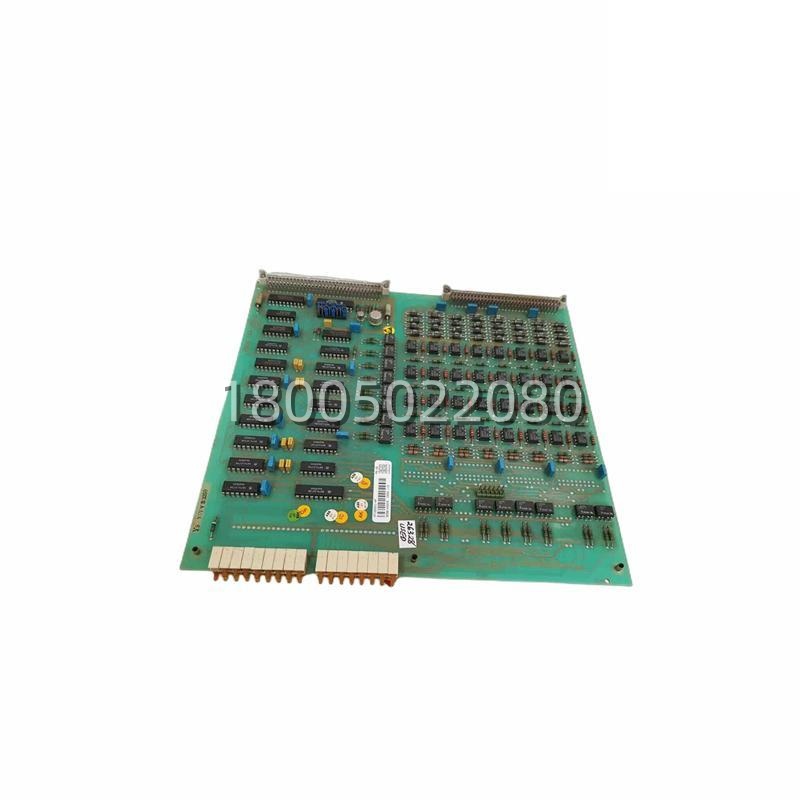

DSDO110 (57160001-K) 是 ABB S100 I/O 家族里那块 32 通道晶体管 DO 板，定位很明确——老 Advant OCS / MP200 / MOD 300 站里驱电磁阀、指示灯、小功率中间继电器。和同系继电器版 DSDO131 比，晶体管没机械触点，高频启停不累，化工/电厂联锁回路用得多；和下一轮要讲的 DSDO115A 比，110 的优势是 24-48V 宽压——现场 24V/48V 回路混用的老站不用换卡，远距离布线压降工况也能扛 。4×8 分组独立熔断是这块板的实用点：单通道短路只炸本组保险，其他三组照跑，不像早年合并熔断的板一炸整卡离线。
这一轮重点讲替代路径分叉——ABB 原厂对 DSDO110 的替代不是只有一条：
- 纯 24V 系统（现场已统一 24V、无 48V 混用）→ 走 DSDO115A (3BSE018298R1)，32ch NPN 24V 专用，A 版优化了 PCB 滤波+TVS+RC 双级抗扰，同机架插槽和 DSDO110 硬件通用可直接互换
- Safeguard 400 系 / SIS 场景 → 走 DSDO115N (3BNP015173R1)，故障安全型，替 DSDO110 用于 Safeguard 400 系
- 坚持 24-48V 宽压 + 非 SIS → 继续续 57160001-K/3（ 本尊），但市面多库存/二手/认证翻新，全新原装少见
