产品核心摘要

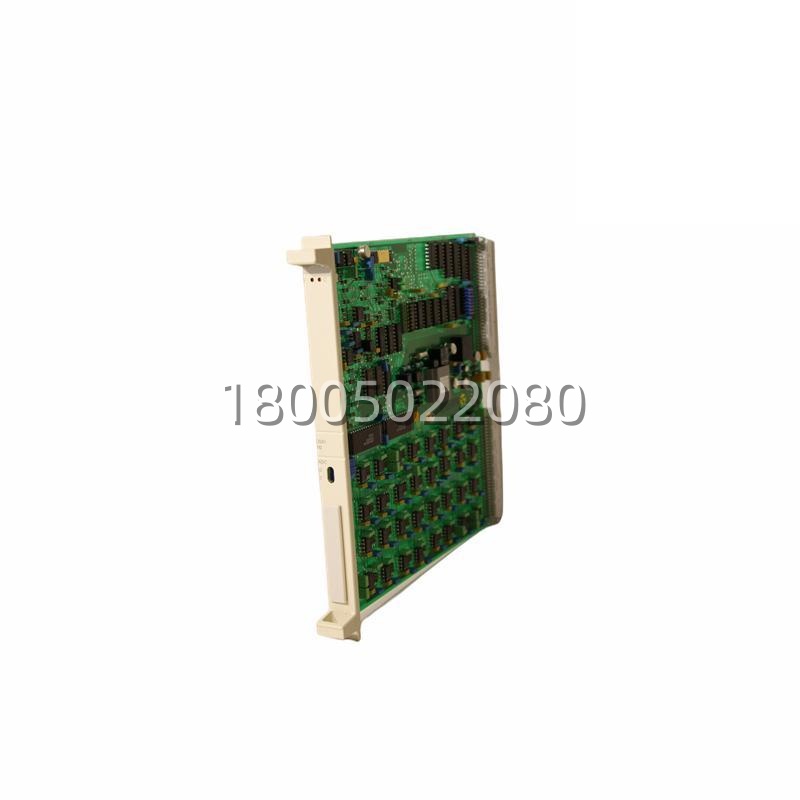

- 型号: ABB DSAI110（零件/工件号：57120001-DP；同源变体后缀 DB/DS 等同系）
- 品牌: ABB（瑞典 Västerås，Advant 系）
- 系列: S100 I/O → 服务于 Advant OCS / Advant Master / MasterPiece 200(1) / MOD 300 系统架构（部分 800xA 站通过 S100 接口适配器仍可挂接）
- 成色: 渠道库存件 / New Surplus（全新未装机）或 测试良品拆机件，非翻新冒充——每件核对实物白色标签条码 57120001-DP、连接器针脚、板面外观留档，出库前做信号通路粗测
- 核心功能: S100 I/O 机架内的模拟量输入板，把现场变送器/传感器的 ±10V 或 ±20mA（含 4–20mA） 信号做 A/D 转换，通过 S100 背板总线送进 Advant 控制器参与过程运算
- 产品类型: 模拟量输入板卡/模块（非 S800 薄模块，非 DIN 导轨单体），必须配 DSTA N012 / N013 连接单元（端子单元） 完成现场接线
- 关键规格: 32 ch 单端 AI ｜ ±10V / ±20mA（4–20mA）｜ 精度 ≈±0.4% FS ｜ 板尺寸 ≈360×255×10 mm ｜ 背板供电 ｜ IP20 柜内
⚠️ DSAI110 / 57120001-DP 属原厂已停产遗留件（Discontinued），ABB 不再为新项目供货。我们供应的是可运行渠道周转备件，面向电厂辅机、化工过程站、水处理、冶金等仍跑 Advant OCS / MOD 300 / MP200 装备的保运替换和延寿场景。
关键技术规格
| 参数项 | 规格值 / 说明 |
|---|---|
| 完整标识 | ABB DSAI110，零件号 57120001-DP（同源后缀变体：DB / DS 等同系，以实物白色标签条码为准） |
| 产品定位 | S100 I/O 系列 模拟输入板（Analog Input Board），32 通道 单端（Single-ended） 结构 |
| 输入通道 | 32 路单端模拟量输入（非差分，所有通道参考同一 AGND/信号公共） |
| 输入信号类型 | 电压: ±10 V DC / 0–10 V（组态/跳线选择）｜ 电流: ±20 mA / 4–20 mA（电流模式靠板上 ≈250 Ω 精密采样电阻转压） |
| 输入阻抗 | 电压模式 ≥ 1 MΩ（极小负载效应）｜ 电流模式 ≈ 250 Ω |
| A/D 分辨率 | 12 位（4096 计数），部分批次/固件条件下可达更高有效位，但以 12 位为型录基准 |
| 精度 | 典型 ±0.4% FS（满量程，25 °C 基准；全温范围需以原厂校准证书/手册误差带为准） |
| 扫描/转换时间 | 全 32 通道扫描周期约 ≤ 20 ms 量级（过程量采集档，非高速采样） |
| 共模抑制（CMR） | 工业级 CMRR，单端结构依赖现场侧 AGND 布线质量——AGND 必须干净、低阻抗回 S100 机架星型点 |
| 隔离 | 通道组↔背板/系统侧 电气隔离（光耦/变压器隔离框架），通道之间不隔离（单端共享 AGND） |
| 诊断 | 超量程检测 ＋ 模块状态 LED（RUN/ERR 类）＋ 可上送 Advant 站诊断；某些配置含断线粗略判据 |
| 供电 | 由 供给逻辑侧低压（典型 +5V 级），不从外部端子接 24V 给输入信号用 |
| 现场接线方式 | 通过 DSTA N012 或 N013 连接单元（端子排单元） 引出——DSAI110 本身不直接出线，没端子单元就接不了现场电缆 |
| 安装形式 | 插入 I/O 机架/单元指定槽位，由导向销＋锁紧机构定位，依靠背板边缘连接器咬合 |
| 板尺寸（组件级） | 约 360 × 255 × 10 mm / 净重 ≈ 0.45 kg（板卡＋连接件；装在 DSTA 端子单元总成里占更大空间） |
| 防护等级 | IP20（柜内安装，禁止裸露于粉尘/导电屑环境） |
| 工作温度（柜内参考） | 0 … +55 °C（ 机架风道条件，部分来源标 -25 下限以具体机架环境为准） |
| 存储温度 | -40 … +85 °C；湿度 5–95% RH 非凝露 |
| 认证/合规 | CE；RoHS 豁免（2011/65/EU Art.2(4) 工业成套设备类排除条款，ABB 原厂 DoC 框架） |
