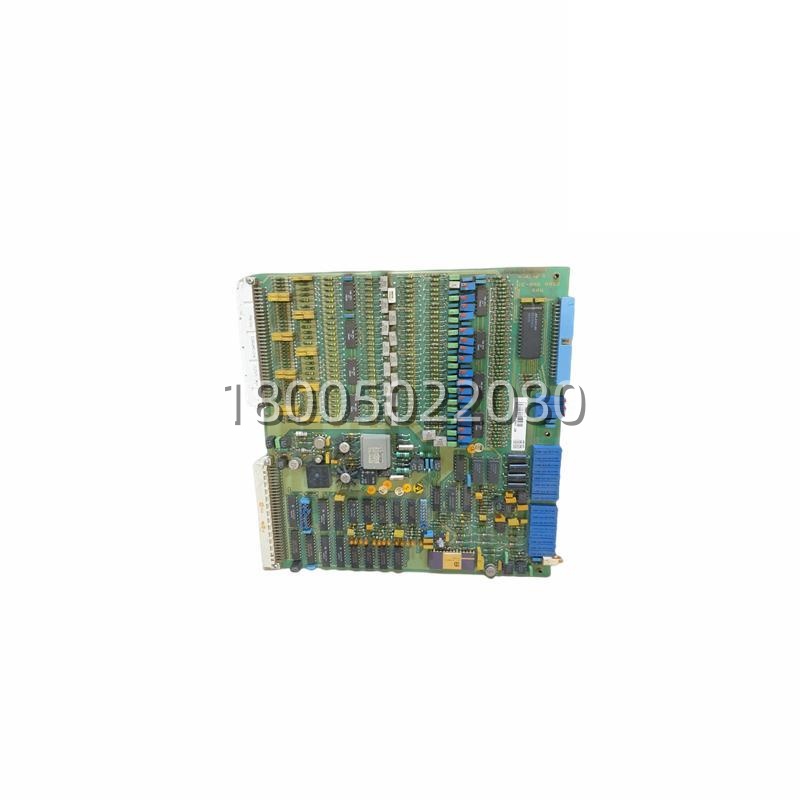

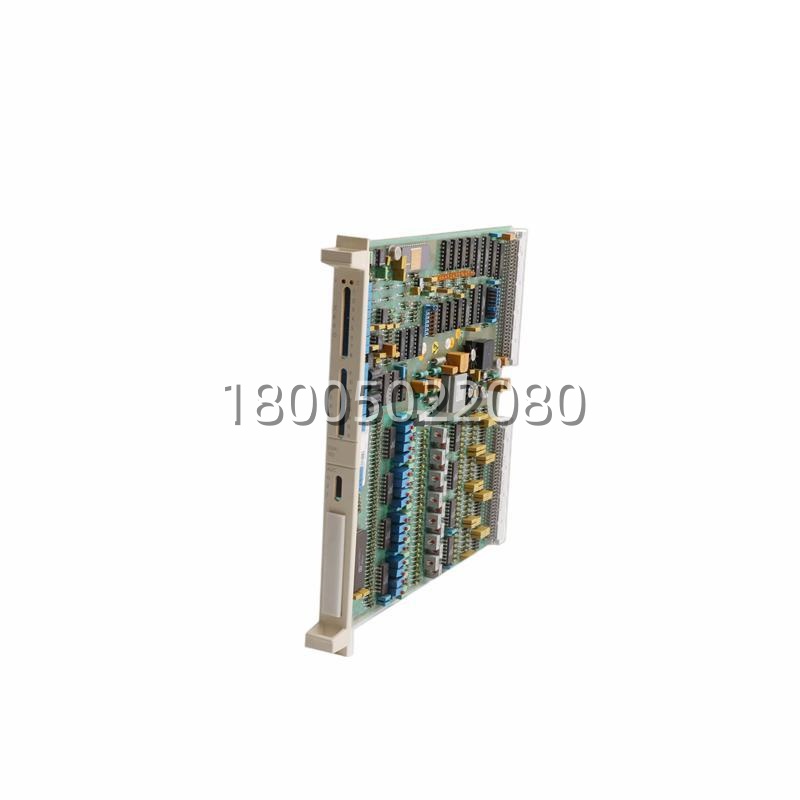

ABB 57120001-P DSAI130 | Advant OCS AC410/450 高CMV模拟量输入 CMV 100V 原装

产品核心摘要 | Product Core Brief

型号: DSAI130
订货号: 57120001-P（老 H&B/Advant 号段，非 3BSE 体系；后缀另有 -P1 / -P5 等变体）
品牌: ABB（瑞典）
系列: ABB Advant OCS / S100 I/O（配套 AC410 / AC450 / AC460 / MasterPiece 2×0 / Safeguard）
核心功能: 16 路差分模拟量输入，采电压/电流信号送 S100 背板给主控，专 CMV > 50V 工况和安全控制器备件
产品类型: 模拟量输入板 (Analog Input Board, S100 I/O)
关键规格: 16ch 差分 | ±10V / ±20mA | 12位+符号 | 精度 ±0.025%FS | CMV 100V | 2阶低通 6.5Hz | 背板 24V DC
⚠️ EOL Spare Part 状态，ABB 原厂仅作备件供应；标准 CMV ≤ 50V 工况优先评估 DSAI130A (3BSE018292R1)

参数	规格值	备注
型号 / 订货号	DSAI130 / 57120001-P	后缀 -P1 / -P5 等为变体，以铭牌为准
系统归属	Advant OCS / S100 I/O → AC410 / AC450 / AC460	ABB 官网 S100 I/O 锁定
适用场景	CMV > 50V / MasterPiece 2×0 / Safeguard 安全控制器	标准 ≤50V 用 DSAI130A
通道数	16 路差分（Differential）	消除共模干扰
输入信号范围	电压：±10V / ±5V / +2.5V / +1.25V 电流：±20mA / ±10mA / ±5mA（内置 250Ω shunt，精度 0.1%）	软件组态/跳线可选
A/D 分辨率	12 位 + 符号位	非 16 位（16位是 DSAI130A/DSAI133）
精度	±0.025% FS（增益=1）	温度漂移典型 0.05% / 10°C
输入阻抗（电压）	≥ 2 MΩ
共模电压（CMV）	100 V（高共模耐压设计）	专为此设计
CMRR	> 32 dB @ 50Hz（2阶低通 6.5Hz，-3dB 点）	50Hz 衰减 > 32dB
供电	背板 24 V DC（S100 机架供）	功耗典型 ≈ 3.5 W
诊断	断线 / 超量程 / 故障自检，前面板 LED	板级标准
安装	，配专用端子单元（Connection Unit）	支持热插拔（全系支持 live insert）
尺寸	深×高×宽 327.6 × 14.4 × 236.7 mm（裸板）	带壳/不同 Rev 尺寸有差异，需核对铭牌
重量	约 0.52 kg
工作温度	-20 … +55°C（渠道多数口径；给 -25~+70°C，以手册为准）	柜内
存储温度	-40 … +85°C
认证	CE / UL / IEC 61000（工业 EMC）	以铭牌打标为准
