关键技术规格
⚠️ 重要说明：网上关于此型号的数据极其混乱——有标“100通道”，有标“24V晶体管输出”，有标“Modbus RTU/IP65”。信息源存在明显矛盾。本节以多个供应商共识信息为准，核心逻辑指向“16路继电器干接点输出 + INFI 90系统终端模块”。精确参数须以实物铭牌和原厂图纸（如 I-E93-210-10）为最终标准。
| 参数项 | 规格 / 说明 |
|---|---|
| 完整产品标识 | DOT-100 / P-HB-DOT-10010000（P-HB = Bailey功能码前缀） |
| 所属系统 | ABB Bailey INFI 90 / Symphony DCS |
| 模块层级 | 终端模块——通过INFI 90网络与主处理器（如IMMFP12）通信，安装在远程I/O机柜中 |
| 通道数 | 16路数字量输出 （“100”是型号中的字符，非通道数） |
| 输出类型 | 继电器干接点输出（SPDT，单刀双掷），提供常开/常闭触点 |
| 触点容量 | 2A @250V AC / 2A @30V DC |
| 安装方式 | 导轨安装/机架安装（柜内） |
| 配套设备 | INFI 90处理器模块（如IMMFP12、IMMPI01等）+ 远程I/O通信接口 |
| 通信协议 | INFI 90专用总线（非Modbus、非EtherNet/IP） |
| 工作温度 | -20°C ~ +60°C（典型柜内环境） |
| 防护等级 | IP20（柜内安装） |
| 生命周期 | 已停产——INFI 90平台于2000年代逐步被Symphony Plus/S800取代 |
产品深度介绍

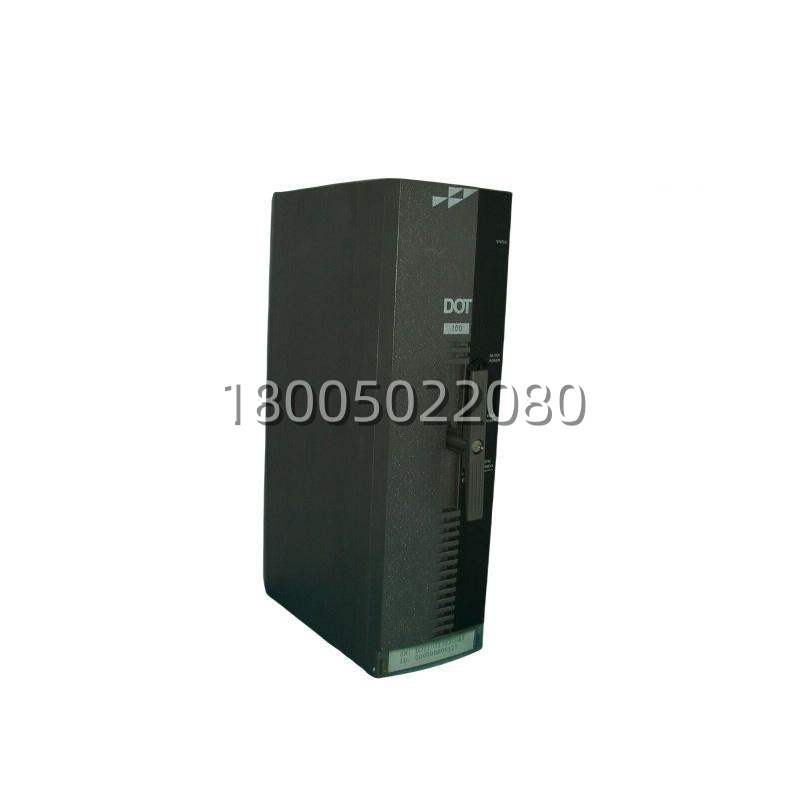

ABB DOT-100（完整料号 P-HB-DOT-10010000）是原Bailey公司INFI 90 DCS系统的数字输出终端模块，在ABB收购Bailey之后归入ABB Bailey产品线。
首先得说清楚这模块不是什么——它不插在控制器机架上，也不是什么“16入16出”的混合I/O，更不可能自带Modbus RTU或EtherNet/IP接口。它是安装在现场接线柜里的终端模块（Termination Module），通过INFI 90专用通信网络接收主控器（比如IMMFP12）的指令，把指令转换成继电器的通断信号，去驱动现场的电磁阀、接触器、指示灯。
这模块的核心价值就一个：继电器干接点输出，灵活、抗造。 16路继电器输出，每路提供SPDT触点（常开+常闭都有），触点容量2A @250V AC / 2A @30V DC。继电器输出意味着它提供的是无源触点——现场电压你随便定，24V DC也好，220V AC也罢，只要在容量范围内就行。这在老工厂特别实用：一堆24V和220V的负载混在一起，一个模块通吃，不用分电压等级配不同的输出卡。而且继电器本身就是隔离的，通道之间、通道与系统之间天然电气隔离，抗干扰能力比晶体管输出强一大截。
INFI 90系统采用“主控器柜 + 远程I/O柜”的分布式架构，DOT-100与对应的处理器模块（如IMMFP12）和端子单元（如NTDO02）配合使用。实际接线时要注意：端子单元上的跨接器组态必须正确。比如NTDO02上的XU01和XU02分别对应组A和组B输出，如果两组跨接器都接通，会出现“操作B组设备时A组设备跟着动作”的串扰问题。每个输出通道也有对应的跨接器（XU03~XU10）需要单独组态，不装跨接器的话对应通道没有输出。
