产品核心摘要 | Product Core Brief

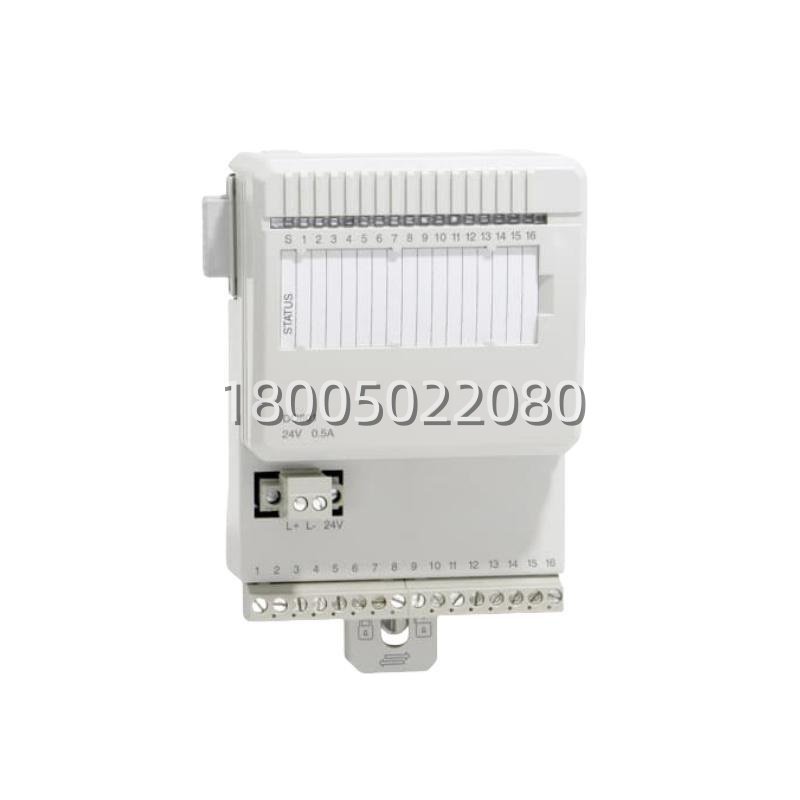

- 型号: DO801（订货号 3BSE020510R1）
- 品牌: ABB（瑞典制造）
- 系列: S800/S800L I/O 系列，适配 AC800M / 800xA / Freelance
- 核心功能: 将控制器数字指令转换为24V DC输出，驱动现场电磁阀、继电器、指示灯
- 产品类型: 数字量输出模块 (Digital Output Module, DO)
- 关键规格: 16通道 | 24V DC（12-32V）| 0.5A/通道 | 电流源型 (Sourcing) | 短路保护
- 成色: 全新原装 (New Original)，非翻新
关键技术规格 | Key Technical Specifications
以下参数基于 ABB 官方数据手册及 S800 I/O 系统规格整理 。
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | DO801 |
| 订货号 | 3BSE020510R1 |
| 所属系列 | ABB S800 / S800L I/O 系统 |
| 适用系统 | System 800xA, AC800M, Freelance (需确认版本) |
| 产品类型 | 数字量输出模块 |
| 通道数 | 16 路 |
| 输出类型 | 电流源型 (Current Sourcing)，晶体管输出 |
| 输出电压 | 24V DC（范围 12–32V DC） |
| 单通道电流 | 0.5 A（最大连续），短路保护 |
| 输出负载 | < 0.4Ω |
| 隔离方式 | 16 通道 1 组隔离，对地隔离耐压 50V |
| 耐压测试 | 500V AC |
| 最大电缆长度 | 600 米 |
| OSP 超时设定 | 256, 512, 1024 ms（通信故障时预设输出状态） |
| 背板电流 (+5V) | 80 mA |
| 外部供电 (+24V) | 无需外部供电 |
| 模块功耗 | 典型 2.1 W |
| 工作温度 | 水平安装 0–55°C / 垂直安装 0–40°C |
| 存储温度 | -40°C 至 +70°C |
| 防护等级 | IP20 |
| 耐腐蚀环境 | ISA-S71.04 G2 级（部分资料标注 G3） |
| 尺寸 (宽×高×深) | 86.1 × 110 × 58.5 mm |
| 重量 | 约 0.24 kg |
| 认证 | CE, UL 508, ATEX Zone 2, 船级社 (ABS, BV, DNV-GL, LR, RS, CCS) |
产品深度介绍 | Product Introduction
先把定位说清楚：DO801 是 S800 I/O 系统的 16 通道 24V DC 晶体管数字量输出模块，不是继电器输出。它的活儿很简单——把控制器（比如 AC800M）给过来的“ON”指令，转换成 24V DC 电压信号，直接驱动现场的电磁阀线圈、继电器线圈、指示灯或小型电机接触器 。
DO801 跟 DO802（继电器输出）定位完全不同，选型时别搞混。DO801 是晶体管电流源型输出，每通道 0.5A，16 通道一组共地。它没有机械触点，所以开关速度快（微秒级）、无磨损、寿命长，但只适用于直流负载 。DO802 是继电器输出，8 通道，每通道 2A，触点支持 AC/DC 混接，电气隔离更强，但开关频率高了继电器触点扛不住 。结论：负载纯 DC、开关频率高 → DO801；负载类型杂、开关频率低 → DO802。
