产品核心摘要

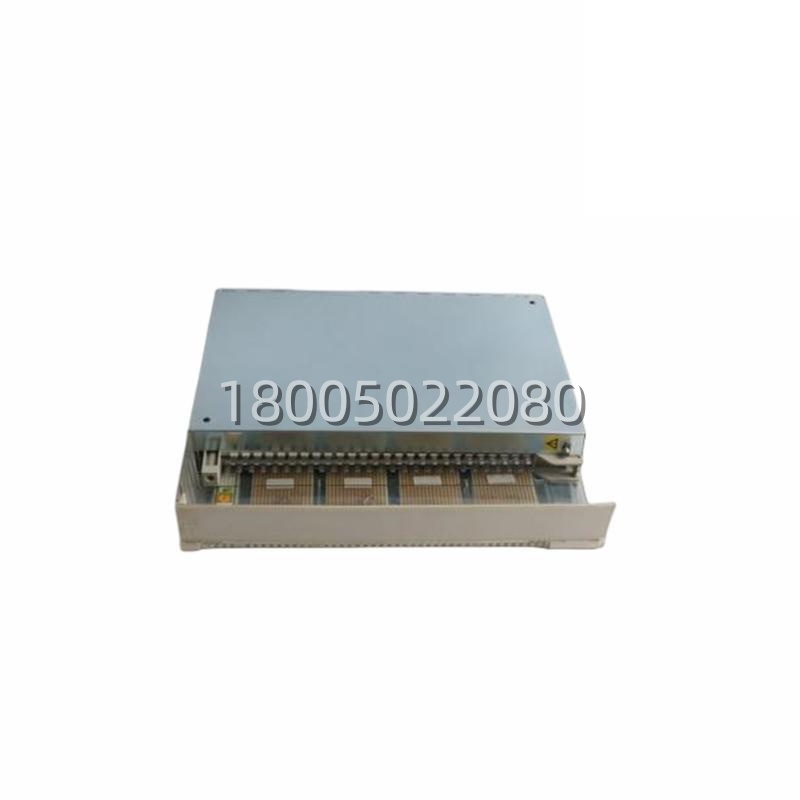

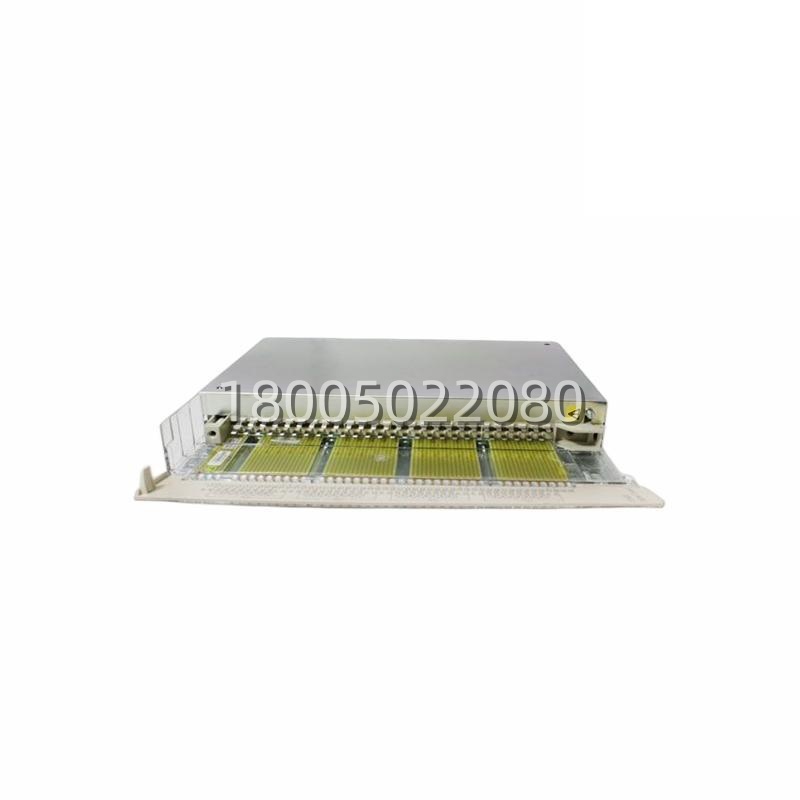

- 型号: DO610（完整订货号：3BHT300006R1）
- 品牌: ABB（瑞典原厂）
- 系列: Freelance 800F DCS / S600 I/O 系统
- 核心功能: 将DCS/PLC的控制指令转换为24V DC开关信号，驱动阀门、继电器、指示灯等现场设备
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型: 数字输出模块 (Digital Output Module)
- 关键规格: 32通道 | 24V DC | 晶体管输出（非隔离）| 单通道200mA | 2组×16通道 | 短路/过温保护
⚠️ 重要说明：该型号在多个信息源中出现了“32通道晶体管型”和“6通道继电器型”两种完全不同的描述，市场信息比较混乱。本页以多数来源一致的32通道、24V DC、晶体管输出规格为准。采购前务必核对原模块实物铭牌和系统平台。
关键技术规格
以下数据综合自多个供应商信息，精确参数须以ABB官方手册为准。
| 参数项 | 规格 / 说明 |
|---|---|
| 完整订货号 | 3BHT300006R1（模块标识 DO610） |
| 所属系统 | ABB Freelance 800F DCS / S600 I/O 架构 |
| 通道数 | 32路数字输出，分2组，每组16通道 |
| 输出类型 | 晶体管输出（高边驱动），非隔离型 |
| 输出电压 | 24V DC（范围10–30V DC） |
| 单通道输出电流 | 最大200mA（连续） |
| 输出保护 | 短路限流、过压保护、过温关断 |
| 状态指示 | 每通道独立LED指示灯 |
| 电压监视输入 | 每组1路过程电压监视输入，断电时产生通道错误信号 |
| 隔离方式 | 光耦隔离（通道与系统总线间），通道间非隔离 |
| 响应时间 | <1ms |
| 工作温度 | -25°C ~ +70°C |
| 物理尺寸（高×宽×深） | 约273 × 40 × 252 mm |
| 重量 | 约1.16–1.195 kg |
| 安装方式 | DIN导轨或机架安装 |
| 认证 | CE, UL, cUL, RoHS |
