| 完整标识 |

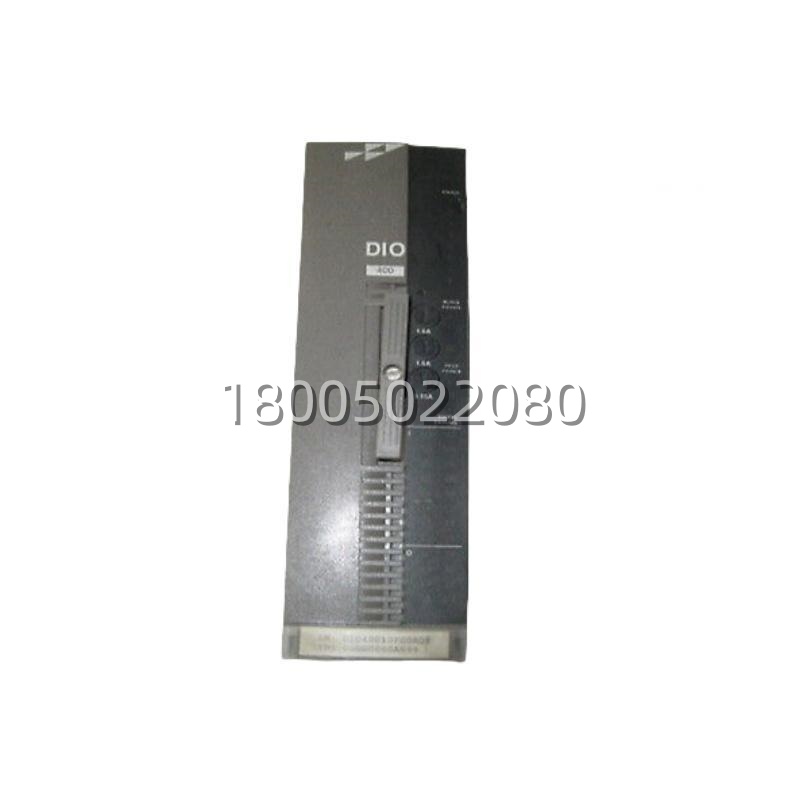

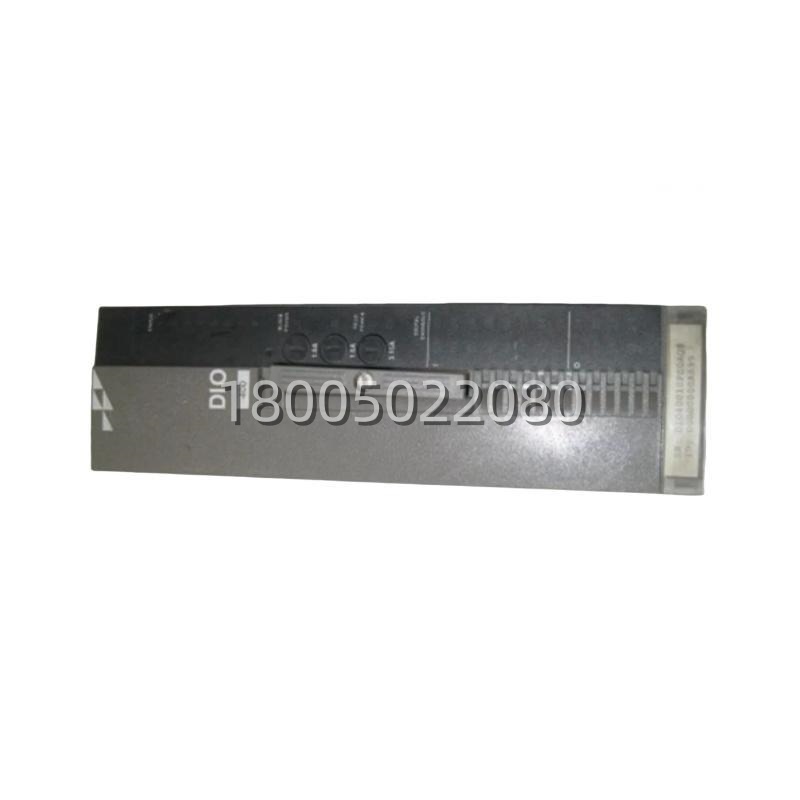

ABB DIO-400，备件长码 PHBDIO40010000（= P-HB-DIO-40010000，Bailey Harmony Block I/O 命名） |
| 所属系统 |
Bailey Infi 90 / Symphony Harmony — Harmony Block I/O 架构 |
| 安装形态 |
Block I/O 端子座式（底座 + 模块插卡），柜内 DIN 导轨或背板安装；非机架长卡、非 S800 薄模块 |
| DI 通道 |
16 路隔离数字输入，每路光电隔离 |
| DI 电压档（跳线选） |
24 V DC ／ 48 V DC ／ 125 V DC ／ 120 V AC ／ 240 V AC（现场侧 Field power 由外部供给，模块本身不产这组电） |
| DO 通道 |
8 路隔离数字输出 |
| DO 类型 |
开集（open-collector）晶体管输出，非继电器、非源型——负载一端接外部励磁、DO 端作低端开关 |
| DO 负载能力 |
24 V DC @ 250 mA ／ 48 V DC @ 125 mA（每通道）；感性负载须并续流二极管 |
| 模块自身供电（Blocklogic） |
21.6 – 28.0 V DC（由 Harmony 机架/Block I/O 电源框架供给，与 Field power 是两套） |
| 板上资源 |
16-bit MCU @ 16 MHz ＋ 64 KB SRAM ＋ 512 KB Flash（用于 Hnet 通信处理、块诊断、状态上报） |
| 通信 |
Hnet（Harmony network），冗余链路 1 Mbaud；Block I/O 通过 Hnet 与 Harmony 控制器（HCU/AC 等）通信 |
| 诊断 |
每通道 LED ＋ 模块电源/故障 LED ＋ 块级诊断（短路/开路/通信丢帧）可上送 Harmony 控制站 |
| 输入防抖 |
软件可配（debounce time），按现场接点特性（继电器/机械开关）调 |
| 保护 |
每 DI 通道限流防现场过流 ／ DO 开集短路耐受（故障解除自恢复）／ 反接保护 |
| 隔离 |
通道↔通道 ／ 通道↔逻辑 光电隔离；共模隔离测试 300 V DC / VRMS @ 60 Hz |
| 尺寸（参考，因修订浮动） |
各家标法不一：约 58.5 × 102 × 86.1 mm（模块本体）／ 另见 190×130×30 mm（含底座）级描述 ——以实物 P-HB 标签 + 底座型号为准 |
| 重量 |
约 0.25 – 0.44 kg（修订/是否含底座差异） |
| 工作温度 |
-25 … +60 °C（柜内） |
| 存储温度 |
-40 … +85 °C；湿度 5–95% RH 非凝露 |
| 防护等级 |
IP20（柜内安装） |
| 认证/合规 |
CE ｜ UL / cUL ｜ ATEX（依具体订货选项） |
