产品核心摘要 | Product Core Brief

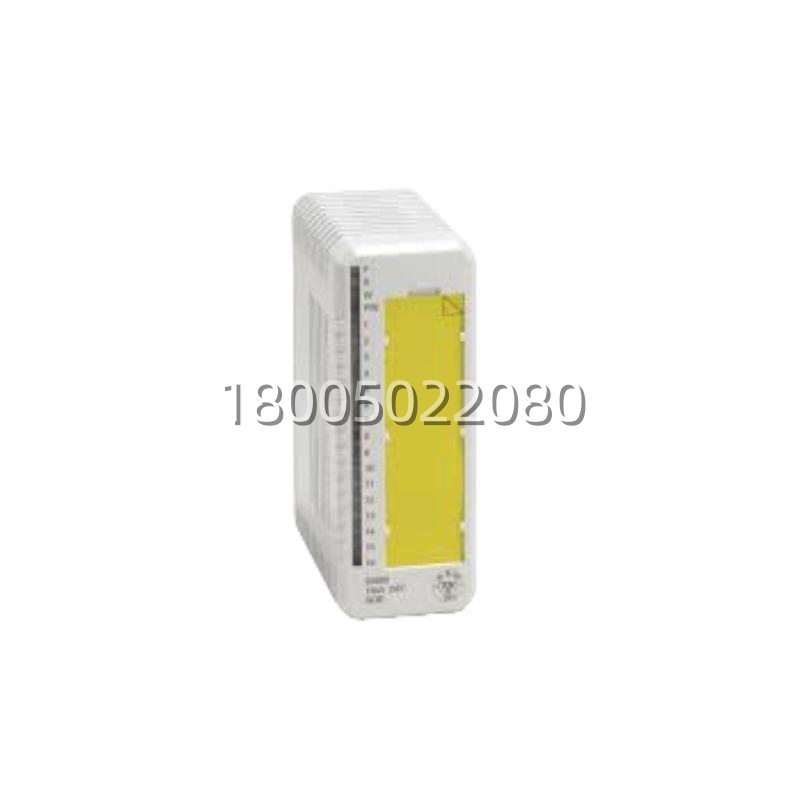

- 型号: ABB DI880，订货号 3BSE028586R1
- 品牌: ABB（瑞典）
- 系列: S800 I/O（紧凑型 45mm 宽模块），用于 AC800M / 800xA / 分布式安全架构
- 核心功能: 高完整性 16 通道 24V DC 数字量输入，SIL3（IEC 61508）/ EN 954-1 Cat.4 认证，带 SOE（事件顺序记录，1ms 分辨率） 与冗余配置能力——专用于安全相关或高诊断要求的开关量采集
- 产品类型: 数字量输入模块 · High Integrity / Safety-rated DI（不是普通 DI801 的等价替换件）
- 关键规格: 16 ch × 24V DC sinking | 输入范围 18–30 V DC / 7 mA @24V | SOE 1ms / 512×16 队列 | 每通道限流传感器电源 | 冗余支持 | 45mm 宽（紧凑型）| IP20
⚠️ 最重要一句话：DI880 ≠ DI801。 DI880 是 SIL3 高完整性模块（45mm 窄体、SOE、冗余、每通道传感器供电限流、安全诊断），DI801 是标准 DI（86.1mm 宽体、无 SOE、无 SIL 评级）。两者底座兼容部分重叠但不完全等同，硬件不能”因为都是 16ch 24V 就互换”，安全回路里换错等于合规事故。
关键技术规格 | Key Technical Specifications
| 项目 | 规格值 | 备注 |
|---|---|---|
| 完整标识 | ABB DI880 · 订货号 3BSE028586R1 | S800 紧凑型（45mm W） |
| 信号规格 | 24 V d.c. 数字量输入，Current sinking（漏型/NPN） | 逻辑”0″: -30..+5V |逻辑”1″: 11..30V |
| 通道数 / 隔离 | 16 ch，归为 1 组，组与 ModuleBus/系统侧光电隔离（groupwise isolated from ground） | 额定绝缘 50V / 介电测试 500V a.c. |
| 输入阻抗 | 3.1 kΩ | 每通道限流+EMC保护+光隔 |
| 传感器供电 | 每通道内置电流 limited transducer/sensor power output（限流传感器电源，不只是被动采集） | 这是 DI880 区别于 DI801 的核心硬件差异之一 |
| SOE（事件顺序） | ✅ 支持 · 分辨率 1 ms · 队列容量 512 × 16 事件 · 含 Shutter filter（抑制抖动误报） | 事故追溯/联锁分析关键能力 |
| 冗余 | ✅ 支持单配或冗余配置（single or redundant） | 安全架构用 |
| 安全等级 | SIL3 按 IEC 61508 · Category 4 按 EN 954-1 | 高完整性用途 |
| HART / 本安 | HART No · Intrinsic safety No | 如需本安走 DI830/DI831 家族 |
| 滤波时间 | 数字滤波 0…127 ms 软件可选 | 抑制现场触点弹跳/干扰 |
| 最大现场电缆 | 600 m（656 yd） | 24V 电流环式检测 |
| 功耗 | 2.4 W | |
| 电流消耗 | +5V ModuleBus：Typ 125 mA / Max 150 mA +24V 外部：15 mA + 传感器供电，Max 527 mA |
现场24V走端子底座进，不直接从背板吃大功率 |
| 诊断 LED | F(ault) / R(un) / W(arning) / P(rimary) + 通道 1–16 状态 | 前面板直接判据 |
| 监督/诊断 | Process power 监控 · Internal circuitry 监控 · Module Error/Warning · Channel error 上报 | 安全回路必须有的自诊 |
| 兼容端子单元 (MTU) | TU810V1 / TU833 / TU843 官方列出；扩展兼容家族含 TU812/TU814/TU818/TU830/TU838/TU842/TU852（以你们机架实际版本为准） | ⚠️ DI880 是 45mm 窄体——底座机械锁位与 86mm 的 DI801 不混插 |
| 尺寸 / 重量 | 45 mm(W) × 119 mm(H) × 102 mm(D)（含连接器约 111mm D）/ ≈0.15–0.22 kg | 紧凑型 S800 |
| 环境 & 认证 | 工作 0…+55°C（认证 +5…+55°C）/ 存储 -40…+70°C / IP20 / CE / EN 61010-1 / UL / C1 Div2, Zone2 / ATEX Zone2 / 海事(ABS,BV,DNV,LR) / ISA-S71.04 G3 | 石化/海上可用 |
| 生命周期 | 现役 S800 I/O 目录件，ABB 仍在产供货 | 不必panic-buy，但安全件建议控好 traceability |
产品深度介绍 | Product Introduction
（3BSE028586R1）是 S800 I/O 里那块带”SIL3护照”的 24V 数字输入——外观上跟普通 DI810/DI801长得像，但内核完全两档事：它每通道自带限流传感器供电（不只是被动采触点），有 SOE 1ms 时间戳（联锁动作顺序能精确到毫秒级追责），支持单/冗余配置，板上诊断颗粒度够安全评审过关。典型落在 ESD 急停回路汇总、安全门禁区进入许可、关键设备联锁状态采集这些”出事要追溯到毫秒、且要证明没漏检”的位置。
跟你说实话：安全型模块最贵的不是模块钱，是换的时候不敢换错。 绝不能当成”备件池里随便抽一块 16ch 24V DI 顶上去”——安全回路里把它和普通 DI 混用，审计/HAZOP 会打回。备件管理上它归 A 类关键件（量少但不可替代）：同类装置 N 台共享 1 块冷备即可，但冷备必须是同订货号、同硬件版本可查，出库要跟得上你们变更管理记录。
