关键技术规格 | Key Technical Specifications
| 参数项 | 规格 / 说明 |
|---|---|
| 品牌 / 物料号 | ABB DI820 / 3BSE008512R1 |
| 模块定位 | S800 I/O 16 ch Digital Input 24V DC——AC800M 标准 DI 模块之一 |
| 输入通道 | 16 路，独立通道 |
| 输入电压 | 标称 24 V DC，工作范围 18–30 V DC；逻辑 “1” 阈值典型 ~11V 级（以手册为准） |
| 接线极性 | Sink（NPN 公共–）与 Source（PNP 公共+）均可，由现场 24V 电源极性决定公共端接法 |
| 输入类型 | 支持 2-wire 有源（湿接点） 与 3-wire 接近开关；干接点需外供 24V |
| 通道隔离 | 通道↔系统总线 光耦隔离（典型隔离耐压 50V–500V rms 级，以手册为准）；通道之间不隔离（共公共端分组） |
| 滤波/响应 | 输入通道内置可编程去抖滤波（Typical 2–12 ms 可调范围，具体以 AC800M 硬件手册为准） |
| 信号指示 | 每通道 1× LED（绿=通道 ON），前板可巡视 |
| 安装形式 | S800 机架 + TU8xx 端子底座（常见 TU810 / TU812 / TU814，取决于是否需要冗余/扩展接线）；模块本体弹片端子可插拔——换模块不必拆现场线 |
| 背板供电 | 经 TU8xx 底座由 S800 机架背板取 +24V 逻辑；现场侧 24V 由外部 PS 供给 |
| 功耗（模块自身） | 背板取电约 0.4–0.6 W 级（逻辑侧，非现场负载） |
| 机械 / 重量 | S800 标准面宽 约 58 mm × 深约 115 mm × 高约 135 mm｜重 ≈ 0.2 kg 级 |
| 环境 | 工作 0 … +55 °C（S800 机架级典型）｜IP20 模块本体｜5–95% RH 非凝露 |
| 认证 | CE / UL / cUL / DNV 等（依出厂批次）｜RoHS |
| 相邻变体（防买错） | DI821（48V DC 高压版）/ DI822（120V DC / 110V AC 高压）/ DI823（24V DC + SOE 时间戳/高速）——编号只差一位，功能差一档 |
产品深度介绍 | Product Introduction

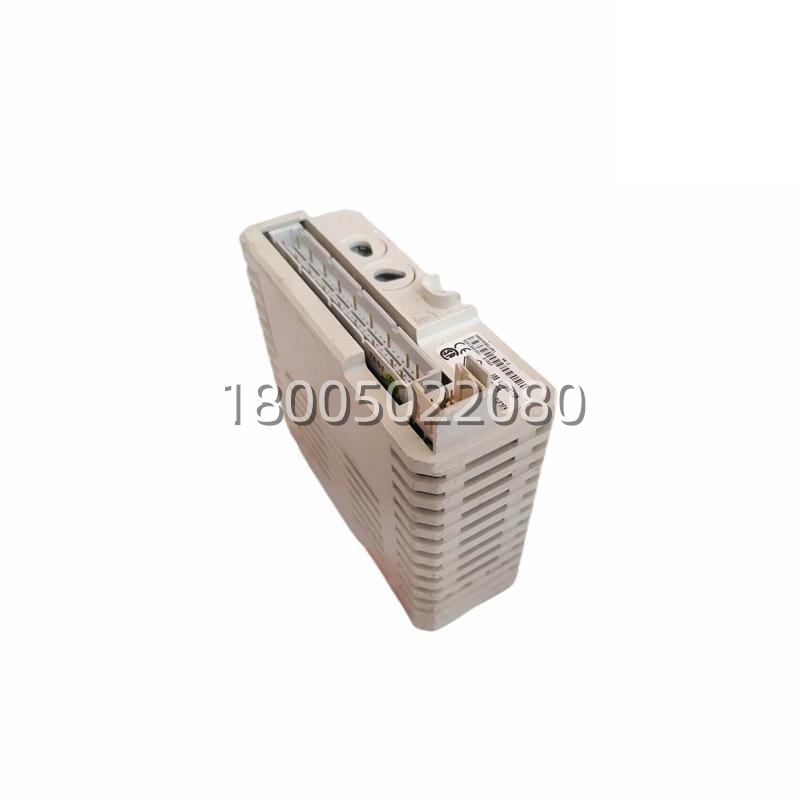

ABB DI820（3BSE008512R1） 是 S800 I/O 家族里最常被点的 24V DC 数字量输入模块——16 路、每通道 250mA 级输入能力、sink/source 通吃、通道-总线光隔，配 TU8xx 弹片底座可以做到”换模块不拆现场线”，对维护侧很友好。它挂在 AC800M 控制器下跑，是 800xA 项目里 DI 点位的主力款，限位开关、电机运行/故障、液位浮球、接近开关这类 24V 信号基本都走它。
采购侧要盯两个坑。第一是平台别串：前面写过 DI620（3BHT300002R1）是 S600/Advant 体系的，DI820 是 /AC800M 的，两套机架底座完全不通——DI620 吃 S600 架，DI820 吃 TU8xx 底座 + 机架，编号像但插不上。第二是变体别串：DI821（48V）、DI822（120V DC/110V AC）、DI823（24V + SOE）跟 DI820 外观几乎一样，物料号只差一位数字，买错回来电压对不上或直接缺 SOE 功能。稳妥做法是把旧模块标签 3BSE008512R1 拍清楚 + TU 底座型号一起确认，再发货。
