产品核心摘要
- 型号: DI814
- 订货号: 3BUR001454R1
- 品牌: ABB
- 系列: S800 I/O 模块系列 / System 800xA DCS平台
- 核心功能: 采集16路24V DC现场开关量信号（传感器、按钮、限位开关）送入DCS控制器
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型: 数字量输入模块 (Digital Input Module)
- 关键规格: 16通道DI | 24V DC | 2组隔离（每组8通道） | 模块化安装
⚠️ 该型号属于ABB S800 I/O平台，适配System 800xA DCS系统，与AC800M平台的DDI01不通用。
关键技术规格
| 参数项 | 规格 | 备注 |
|---|---|---|
| 型号 | DI814 | |
| 订货号 | 3BUR001454R1 | |
| 系列归属 | ABB S800 I/O / System 800xA DCS | |
| 通道数 | 16路 | 分为2组隔离，每组8通道 |
| 输入类型 | 电流源型（Current Sourcing） | |
| 标称输入电压 | 24 V DC | |
| 输入电压范围 | 18 ~ 30 V DC | “0”状态为-30V~+5V |
| 输入电流 | 6 mA（24V时） | 状态“1”时 ≥3.0mA，状态“0”时 ≤1.0mA |
| 输入阻抗 | 3.5 kΩ | |
| 隔离方式 | 光电隔离，每组独立 | |
| 响应时间 | < 1 ms（典型） | |
| 滤波时间 | 可选 2、4、8、16 ms | |
| 过程电压监控 | 每组8通道配1个电压监控输入 | 电压消失时产生通道错误信号 |
| 功耗 | 典型值 1.8 W | |
| 工作温度 | -40°C ~ +70°C | |
| 存储温度 | -40°C ~ +85°C | |
| 外形尺寸 | 45 mm (宽) × 102 mm (深) × 119 mm (高) | |
| 净重 | 约 0.15 ~ 0.2 kg | |
| 适配MTU端子单元 | TU810V1, TU812V1, TU814V1, TU830V1, TU833, TU838 | |
| 最大现场电缆长度 | 600 米 | |
| 产品状态 | 已停产，仅作备件供应 |
产品深度介绍

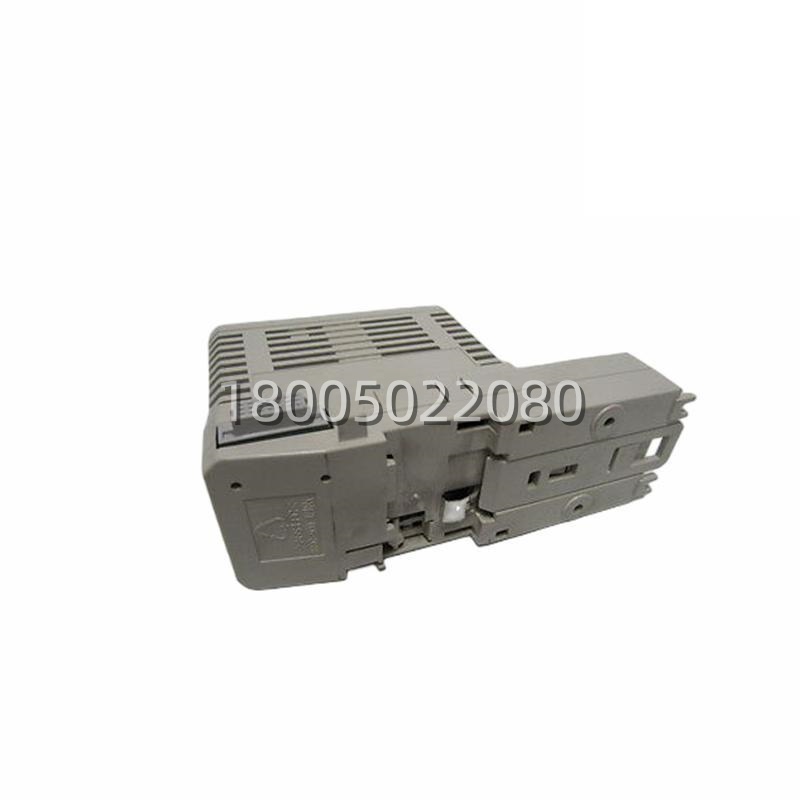

ABB DI814（3BUR001454R1） 是ABB S800 I/O模块系列里的16通道数字量输入模块，用在System 800xA DCS系统的现场信号采集层。它负责把现场的按钮、限位开关、接近传感器、继电器触点这些设备的24V DC开关信号采集进来，转成控制器能处理的数字量。S800 I/O是ABB DCS体系里标准的分布式I/O方案，DI814就是这套系统里量最大的DI模块之一。
先把这个型号的归属说清楚： DI814是S800 I/O平台的模块，配的是System 800xA DCS，和AC800M控制器的DDI01不是同一个平台的货——接口、端子单元、总线协议都不一样，不能互换。网上有些信息把它说成是PM866的DI模块或者AC 800M控制器配套，这些说法不完全准确。严格来说，DI814属于 I/O产品线，可以接在AC800M控制器的远程I/O链路上，但模块本身是平台的，不是AC800M机架上的模块。
