产品核心摘要 | Product Core Brief

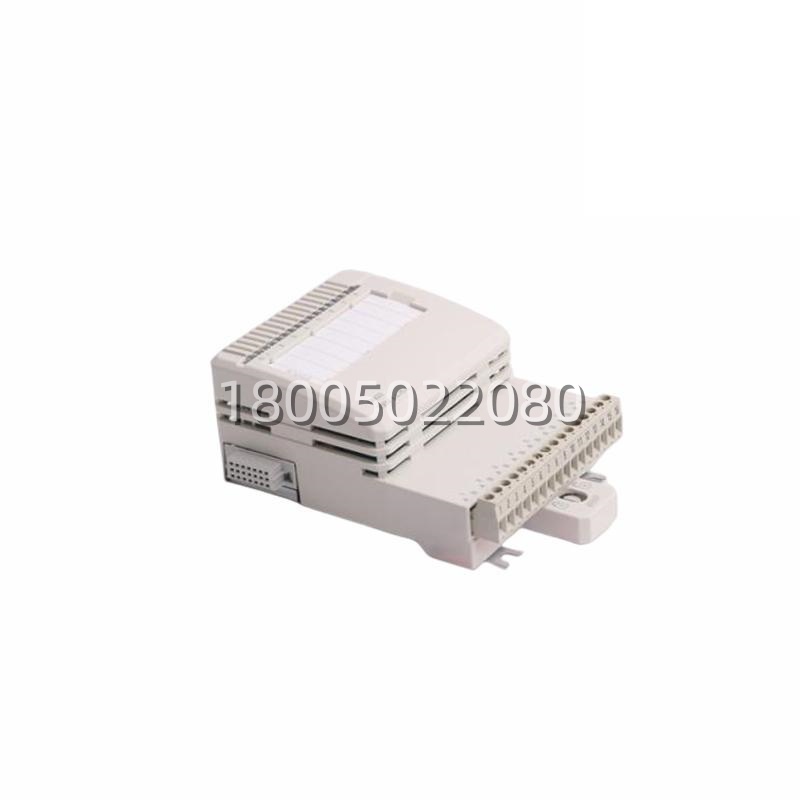

· 型号: ABB DI803
· 订货号: 3BSE022362R1
· 品牌: ABB（瑞典/瑞士）
· 系列归属: S800 I/O 系统（兼容 AC800M / 800xA DCS）
· 核心功能: 采集现场220V级高压开关量信号（按钮、限位开关、接触器辅助触点）
· 产品类型: 数字量输入模块 (Digital Input Module)
· 关键规格: 8通道 | 输入电压230V AC/DC | 每通道独立隔离 | 电流吸收型
· 成色: 全新原装 / 功能测试合格品
· ⚠️ 关键纠偏: DI803是高压DI模块（220V级），不是24V模块。网上很多页面把它写成“24VDC数字输入”是张冠李戴，按24V接线会烧通道。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / 订货号 | DI803 / 3BSE022362R1 |
| 系统兼容性 | ABB S800 I/O / AC800M / System 800xA |
| 通道数 | 8 通道，电流吸收型 (current sinking) |
| 输入电压等级 | 230V AC / 220V DC |
| “1”判定范围 | 164–264V AC / 175–275V DC |
| “0”判定范围 | 0–50V AC / 0–40V DC |
| 典型输入电流 | 7.6 mA @ 230V AC / 1.6 mA @ 220V DC |
| 输入阻抗 | ≈30kΩ (AC) / ≈134kΩ (DC) |
| 隔离方式 | 每通道独立电气隔离 (2000V AC介质测试) |
| 滤波时间 | 数字滤波 2/4/8/16ms 可选 + 模拟滤波 On/Off ≈5/28ms |
| 功耗 | 典型 2.8 W |
| 通道8特殊功能 | 可配置为现场电源监视输入 (监视通道1-7的PR电源) |
| 安装方式 | DIN导轨 (需配S800 MTU端子单元：TU810/TU812等) |
| 外形尺寸 (W×H×D) | 86.1 × 110 × 58.5 mm |
| 重量 | ≈0.24-0.3 kg |
| 防护等级 | IP20 (柜内安装) |
| 工作温度 | 0°C ~ +55°C |
产品深度介绍 | Product Introduction
ABB DI803（订货号 3BSE022362R1） 是S800 I/O系统里专门用来接高压开关量信号的数字输入模块。它最实在的地方在于——现场如果是220V级的按钮、限位开关、接触器辅助触点，可以直接往里接，省掉一排220V→24V的中间继电器。这省的不只是继电器成本，还有柜内空间和接线工时。
它的8个输入通道每个都独立隔离，介质测试2000V AC，现场侧出问题不会烧到控制侧。输入门槛给得很清楚：”1″状态要≥164V AC，低于50V才认”0″。这在实际接线中意味着——如果现场触点回路串了LED指示灯、并联了其他负载，可能导致电压被拉低到门槛以下，即使触点闭合了也读不到信号。这不是模块的问题，是回路设计的问题。
