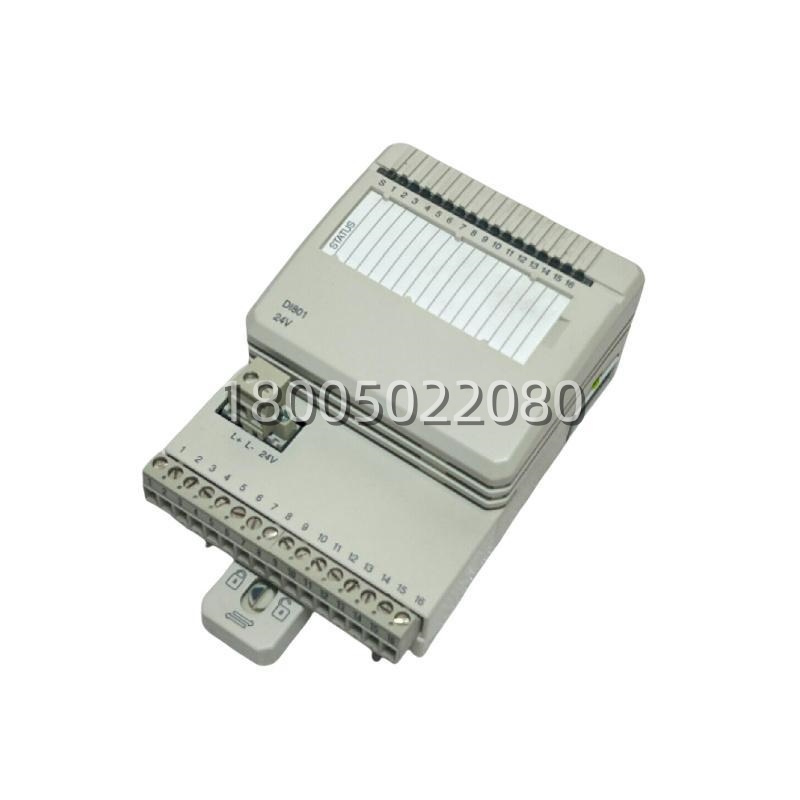

产品核心摘要 | Product Core Brief
- 型号: ABB DI801，订货号 3BSE020508R1
- 品牌: ABB（瑞典）
- 系列: S800 I/O / S800L 分布式 I/O 系列（适配 AC800M / 800xA / Freelance 控制器架构）
- 核心功能: 采集现场 16 路 24 V DC 开关量信号（接近开关、限位开关、按钮、阀位反馈触点等），经光电隔离送控制器
- 产品类型: 数字量输入模块（Digital Input Module）— Current Sinking（漏型/NPN逻辑）
- 关键规格: 16 ch × 24 V DC | 输入范围 18–30 V DC | 6 mA @24V | 1 隔离组 | Ch16 可做组电压监控 | 最大现场电缆 600 m | IP20
成色：ABB 标准目录现役件，全新原装（New Surplus）渠道充足，不建议买无序列号/无测试报告的”最低价”散货——DI801 插上去不认通道往往是端子底座(TU8xx)或现场电源问题，不是模块本身。
关键技术规格 | Key Technical Specifications
| 项目 | 规格值 | 备注 |
|---|---|---|
| 完整标识 | ABB DI801 · 订货号 3BSE020508R1 | S800 I/O 标准品 |
| 信号规格 | 24 V d.c. 数字量输入，Current Sinking（漏型/NPN） | 公共端接 24V+，信号下拉到 0V 导通 |
| 通道数 | 16 ch，归为 1 个隔离组（组与 ModuleBus/系统侧光电隔离） | 额定绝缘电压 50 V，介电测试 500 V |
| 输入电压范围 | 逻辑 “0”：-30…+5 V |逻辑 “1”：15…30 V（工作供电范围 18…30 V DC，额定 24 V DC） | 6 mA @ 24 V |
| 输入阻抗 | 3.5 kΩ | 每通道限流+EMC保护+光隔 |
| 电压监控 | 通道16可配置为组内 field power 电压监控输入 → 失电报 Warning/Ch Error | 关键诊断特性，别当普通DI浪费掉 |
| 输入滤波时间 | 可选 2 / 4 / 8 / 16 ms（数字滤波，软件可配） | 抑制现场抖晃/接触器弹跳 |
| 最大现场电缆长度 | 600 m（656 yd） | 24V 弱电信号能跑这么远靠的是电流环式检测，不是电压驱动 |
| 功耗 / 电流消耗 | 功耗 typ 2.2 W；ModuleBus +5 V 70 mA；+24 V Modulebus 0 mA（24V走现场侧端子，不从背板吃电） | 这点很多人搞混：模块逻辑电从背板+5V取，现场24V从端子底座TU8xx进 |
| 接线 / 端子 | 可拆卸连接器；线规 实心 0.05–2.5 mm²(30–12 AWG) / 绞线 0.05–1.5 mm²；推荐扭矩 0.5–0.6 Nm；剥线 6–7.5 mm | 配 TU810/TU812/TU814 等端子底座使用 |
| LED指示 | 模块状态 S（Run/Fault）+ 每通道 1–16 独立状态LED | 现场排查靠这个 |
| 热插拔 | ✅ 支持（安装在兼容 TU 终端底座上时可在线更换） | 减停机时间 |
| 尺寸 / 重量 | 86.1 × 58.5 × 110 mm（W×D×H）；0.24 kg | S800 标准模块宽度 86.1mm（约两倍于紧凑型的45mm款） |
| 工作温度 | 0…+55 °C（认证范围 +5…+55 °C）；存储 -40…+70 °C | 湿度 5–95% 非凝露；污染等级 2 |
| 认证 | CE |EN 61010-1 / UL 61010-1 |C1 Div2 / Zone 2 |ATEX Zone 2 |海事(ABS/BV/DNV/LR) |RoHS/WEEE | 石化/海上都能用 |
| HART / SOE / 冗余 / 高完整性 / 本安 | 均无（DI801 是纯标准 DI，不混这些高级选项） | 需要本安找 DI830/DI831 等 |
