关键技术规格 | Key Technical Specifications
| 参数项 | 规格 / 说明 |
|---|---|
| 品牌 / 物料号 | ABB DI620 / 3BHT300002R1 |
| 模块定位 | S600 I/O 系列 DI620 Digital Input 32ch 24VDC——Advant OCS / AC 160 架构的机架式 I/O 模块 |
| 输入通道数 | 32 路数字量输入（高密度，单模块覆盖大量开关量点位） |
| 输入电压 | 标称 24 V DC，工作范围 18–30 V DC |
| 输入类型 | 24V DC 有源（wet contact）/ 可接接近开关等；支持 sink/source 接线方式取决于现场公共端接法 |
| 隔离 | 通道侧↔系统总线侧 电气隔离（光耦级隔离思路，保护背板与控制器不受现场浪涌直通） |
| 信号指示 | 每通道 1 个 LED（亮=该通道检测到有效高电平状态），便于柜前巡视 |
| 响应/滤波 | 内置去抖滤波；输入扫描响应在 ms 级（渠道资料写 <1ms～5ms 范围，具体取决于 S600 主站扫描周期与滤波设置） |
| 安装形式 | S600 I/O 机架/基座安装（非普通 35mm DIN 单卡；走 S600 专用基座与机架背板连接器） |
| 供电 | 逻辑侧由 S600 机架背板供电；现场侧 24V DC 回路由外部 24V 电源提供 |
| 功耗（模块自身） | 渠道资料约 5 W 级（背板取电的逻辑功耗，不是现场侧负载功耗） |
| 机械 / 重量 | 约 252 mm（深）× 273 mm（高）× 40 mm（宽）｜净重 ≈ 1.17 kg |
| 环境 | 工作约 –25 … +60/+70 °C（渠道资料区间略有差异，以你站控柜实际温度为准）｜IP20 模块本体，柜内安装｜5–95% RH 非凝露 |
| 合规 | CE / RoHS（EU 2011/65/EU） |
| 供货状态 | ✅ Legacy：Advant OCS / AC160 体系已不在主推新项目清单，备件走库存/服务渠道 |
产品深度介绍 | Product Introduction

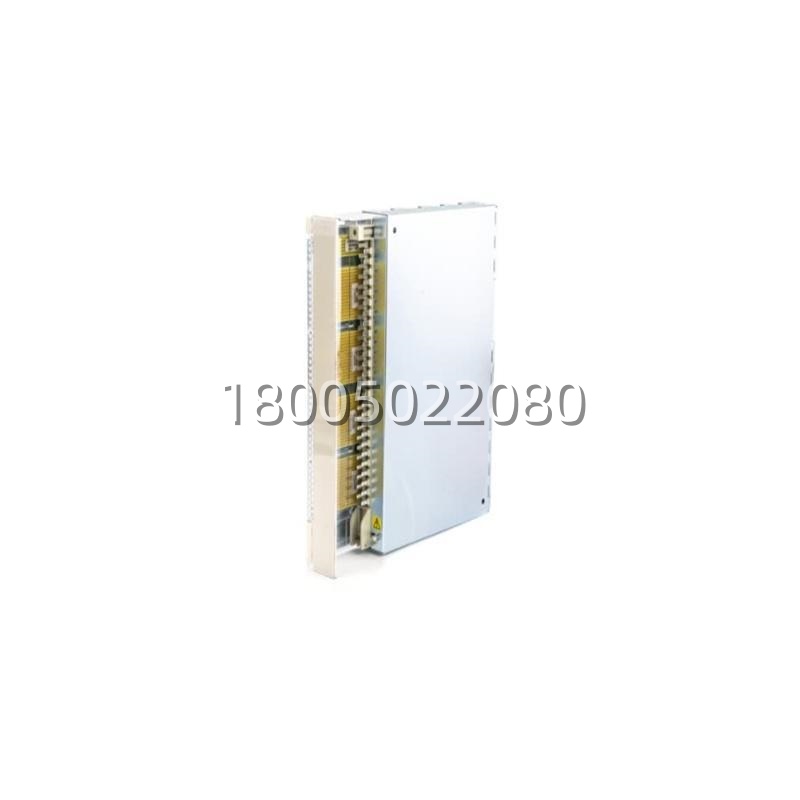

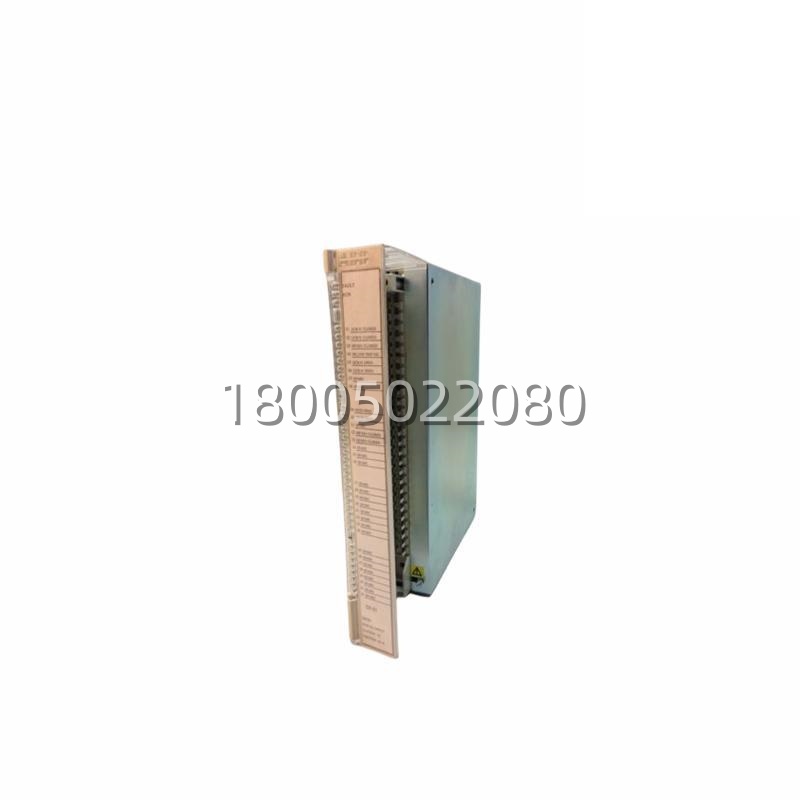

ABB DI620（3BHT300002R1） 是 S600 I/O 家族里的高密度 32 路 24V DC 数字量输入模块，专门服务于 Advant OCS / Advant Controller 160（Master SW）这套架构。它干的事很直白：把现场的限位开关、按钮、接近开关、电机运行/故障干接点等 24V 开关量，一次性收进 32 个通道，通过机架背板交给控制器处理。每通道一颗 LED，柜前扫一眼就知道哪路有信号，排查不用掏万用表。
采购侧最需要提醒的是——别被 SEO 页面带歪归属。网上有大量页面把 DI620 写成”AC500 模块”或”S800 I/O（AC800M 的 S800）”，这两套都不对。DI620 的 3BHT 编号和 ABB 自家目录路径清清楚楚指向 ，它吃的是 机架底座和背板，不是 AC800M 的 TU5xx 端子座，也不是 AC500 的导轨卡装。如果你是按”我柜子里原来就有 DI620 要换一块”来的，那方向没问题；如果是新建或迁移项目，先确认你现在到底还在不在 Advant/ 体系里。
