产品核心摘要 | Product Core Brief

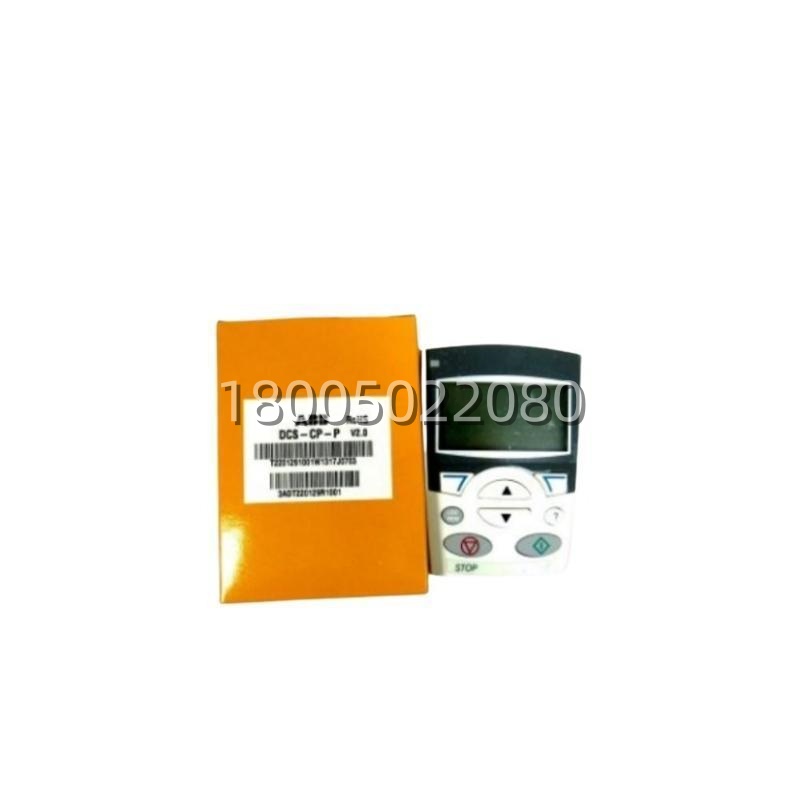

· 型号: ABB DCS-CP-P
· 零件号: 3ADT220129R1001（替代 3ADT220129R0001 / 3ADT220129R0002）
· 品牌: ABB（瑞典，Mannheim 产地有中国组装型号）
· 系列归属: DCS800 系列全数字晶闸管直流传动 / 兼容 DCS550 直流调速器
· 核心功能: 驱动本体的人机接口（HMI / Operator Panel）——LCD背光文本显示、参数编辑、故障码诊断、LOCAL↔REMOTE切换、启停/复位操作
· 产品类型: 操作面板 (Operator Panel / Control Panel)，非独立控制器、非通用HMI
· 关键规格: 背光LCD文本显示 | 面板口连接驱动控制板 | 24V供电（由驱动面板口供给）| 正面IP54/IP65级
· 成色: New Surplus / 功能测试合格品——DCS800平台已进入生命周期中后期，原厂新件渠道收紧
· ⚠️ 关键提示: 与DCS400-PAN(-A)不通用；面板故障七成在电缆而非屏体本身
关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | DCS-CP-P / 3ADT220129R1001（R0001/R0002 为早期批次号） |
| 系统归属 | ABB DCS800（6脉冲/4象限晶闸管直流传动）/ DCS550 |
| 显示类型 | 背光LCD文本显示（非彩色触摸屏），能显示故障文本 |
| 操作键 | MENU / ▲▼ / ENTER / LOC(本地) / REM(远程) / RESET / OFF |
| 连接方式 | 专用面板接口 → 驱动控制板（SDCS-CON系列），非RJ45/DB9 |
| 供电 | 由控制板面板口供给（SELV 24V电平），不外接独立电源 |
| 可拆卸 | 支持运行中拔插（热拔插），但建议先确认停机条件 |
| 安装方式 | 面贴安装于传动单元前面板/柜门开孔，面板缆连入控制板区 |
| 正面防护 | 约IP54/IP65级（面板面）；后部IP20（柜内） |
| 环境温度 | 约 -10°C 至 +50°C（操作级） |
| 外形尺寸（参考） | 约 100×70×20 mm |
| 重量（参考） | 约 0.1–1.0 kg（不同批次有差异） |
产品深度介绍 | Product Introduction
ABB DCS-CP-P（零件号 3ADT220129R1001） 是 DCS800 直流传动自带的操作面板，业界俗称“面板”。它不干别的，就是给现场工程师和操作工一个不用开电脑就能调参数、看故障、启停传动的工具。
在抢修场景里它最值钱的地方在于：驱动报故障了，你不需要笔记本、不需要 DriveWindow 调试软件、不需要找串口线——面板上一按就能读故障文本、翻参数、改斜坡时间、复位，甚至点动试一下。LCD 背光文本显示虽然不如彩色触摸屏花哨，但能在强光下看清故障代码和实际值，这是它作为“工业急诊屏”的硬道理。
