产品核心摘要 | Product Core Brief

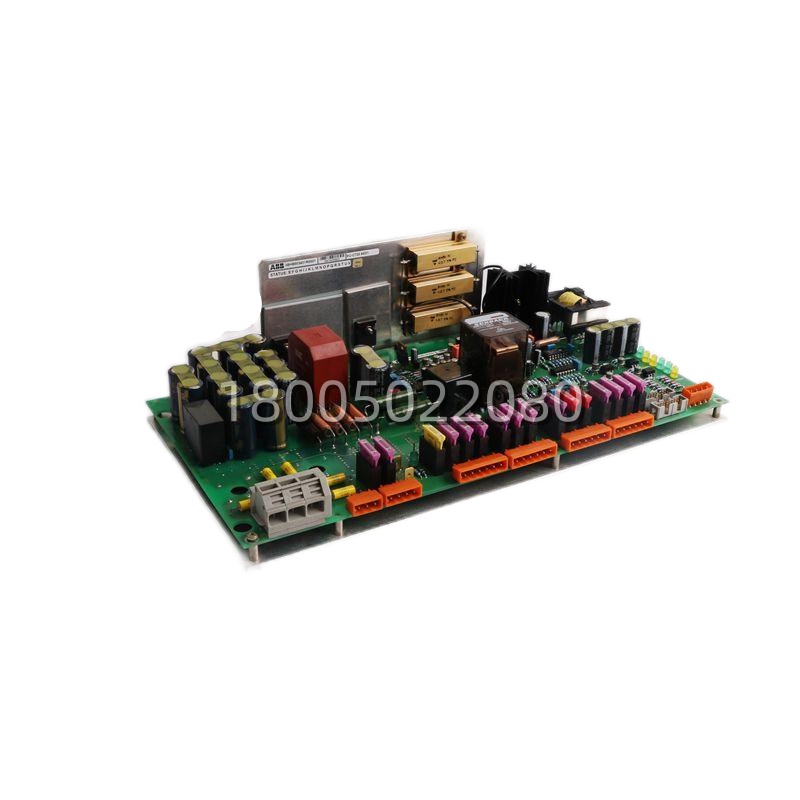

- 型号: ABB 3BSE018292R1 (DSAI130A)
- 品牌: ABB（瑞典）
- 系列: S800 I/O / Advant Controller 系列
- 核心功能: 16路模拟信号采集，将现场传感器信号（温度、压力、液位、流量等）转换为数字信号送往控制器
- 产品类型: 模拟量输入板 (Analog Input Module / AI Module)
- 关键规格: 16通道差分输入 | ±10V ~ ±20mA | 24V DC供电 | IP65防护 | 高精度A/D转换
成色: 全新原装 (New Surplus)，非翻新
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 3BSE018292R1 |
| 短型号 | DSAI130A |
| 品牌 | ABB |
| 系列 | S800 I/O · Advant Controller |
| 产品类型 | 模拟量输入板 (AI Module) |
| 输入通道数 | 16点（差分输入） |
| 输入类型 | 差分输入 (Differential Input) |
| 输入范围 | ±10V / ±20mA（可配置） |
| 分辨率 | 0.025% |
| 工作电压 | 24V DC |
| 功耗 | 约 5W |
| 响应时间 | 1 ms |
| 通信接口 | 以太网 / RS-485 / Control Unity ASIC |
| 总线速度 | 66 MHz |
| 通信速率 | 高达 921 Kbps |
| 安装方式 | DIN导轨安装 |
| 尺寸 (长×宽×高) | 324 mm × 225 mm × 22.5 mm |
| 净重 | 约 0.32 kg |
| 工作温度 | -40°C ~ +85°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP65 |
| 认证 | CE / RoHS |
产品深度介绍 | Product Introduction
ABB DSAI130A（3BSE018292R1）是S800 I/O系列中的16通道模拟量输入板，本质上就是系统的”模拟信号采集卡”——现场的温度变送器、压力传感器、液位计、流量计输出的4-20mA或0-10V信号，全靠这块板子收进来，转换成数字量送给控制器做分析和决策。
核心特点：
- 差分输入架构：16个通道全部采用差分输入，抗干扰能力强，适合工业现场长距离布线，不怕电磁干扰。
- 高精度A/D转换：分辨率0.025%，在DCS模拟量采集模块里属于第一梯队，对温度、压力这类需要精确控制的回路非常关键。
- 宽温设计：-40°C到+85°C全范围工作，北方冬季室外机柜、南方高温车间都能扛住，IP65防护等级直接防尘防水。
- 通信灵活：支持以太网和RS-485，底层走Control Unity ASIC芯片实现66MHz总线速度，和S800主站通信不用额外配置协议转换模块。
- 响应快：1ms更新周期，对需要实时调节的过程控制回路（如流量控制、液位调节）完全够用。
