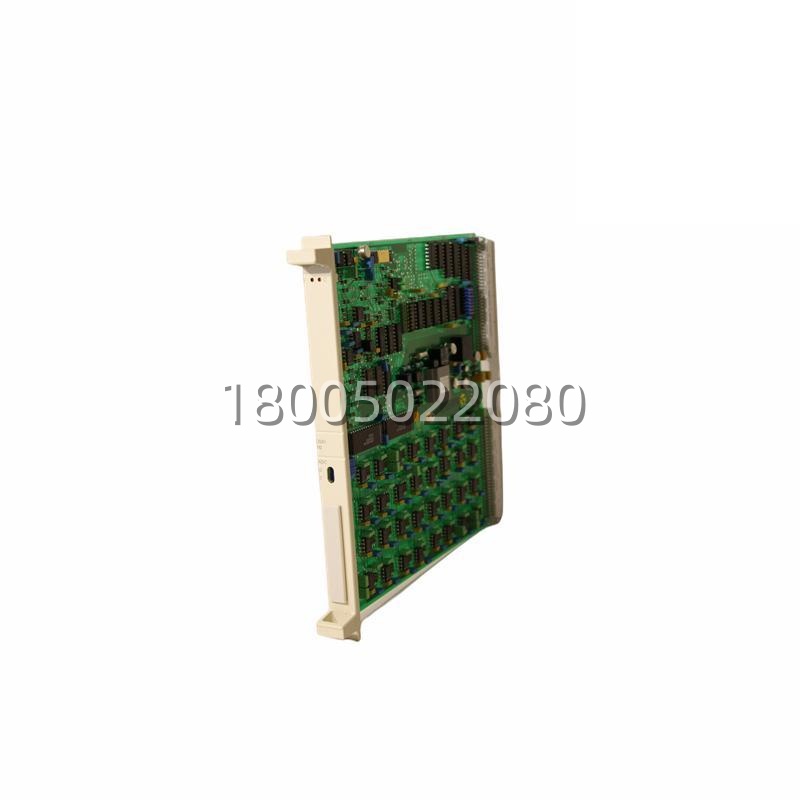

产品核心摘要
- 型号（ABB型号名）：DSAI 110（写法变体：DSAI110，中间空格有无均可）
- 产品ID / 订货标识：57120001-DP（ABB官方产品页面ID即为 57120001-DP，属 S100 I/O 零件体系，不是3BSE格式的S800 I/O订货号）
- 品牌：ABB（瑞典）
- 系列：ABB S100 I/O → 归属 Advant Master Process Control System / Advant OCS / MOD 300 遗产架构
- 核心功能：32通道单端（single-ended）模拟量输入板——将现场变送器的 ±10 V / ±20 mA 标准过程信号接入 S100 I/O 背板总线，送往上位控制站
- 产品类型：模拟量输入板（Analog Input Board） — 插装于 S100 I/O 机架，配合 DSTA N012/N013 等连接/端子单元完成现场接线，非独立模块、非S800 AI810/AI820
- 关键规格：32 ch 单端 AI | ±10 V / ±20 mA | 精度 0.4% FS | 12-bit ADC 级 | 背板供电 | 大面积PCB 360×255×10 mm
- ⚠️ 已停产 / RoHS豁免遗产件：ABB明确标注本件豁免于2011/65/EU(RoHS)范围，属 Advant Master遗产体系；市场流通以 NOS余料/拆机测试良品为主，必须核对实物+端子单元型号
⚠️ 先把网上的垃圾参数一次性清掉：搜 DSAI110 会蹦出一堆页面同时宣称”8通道 4-20mA S800 I/O模块””16通道 16-bit 0.1% HART兼容””导轨安装 45mm宽””支持PROFIBUS DP和MODBUS RTU”——全错，全是备件商用模板互相抄出来的幻觉。ABB官方页面写得明明白白：DSAI 110 = 32 channels, ±10 V / ±20 mA, 0.4% single-ended，装在 S100 I/O 机架里，360×255×10 mm 的大平板。它不插 AC800M 的 S800 窄机架，也不走 HART，更不是什么导轨式紧凑模块。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| ABB型号名 | DSAI 110 |
| 产品ID / 标识 | 57120001-DP（S100 I/O 零件编号体系，非 3BSE 商用订货号） |
| 产品定位 | I/O 模拟量输入板 — 32 通道单端（Single-ended）AI |
| 所属系统 | ABB Advant Master / Advant OCS / MOD 300 架构（ I/O 总线） |
| 适配的控制站 | MasterPiece 200 / 200/1 等 Advant OCS 主机系（经 I/O 接口模块/连接单元桥接） |
| 输入通道数 | 32 路，全部 单端（对地参考共用）——通道间无独立隔离 |
| 信号类型（可切换/跳线组态） | ±10 V（电压模式）/ ±20 mA（电流模式，内部 ≈250 Ω 分流） |
| 可选量程（依工程图纸） | 0–10 V / 1–5 V / 0–20 mA / 4–20 mA 等（以您系统原组态跳线/软件量程表为准） |
| 精度 | ±0.4 % FS（满量程，单端模式，25°C 典型值） |
| 分辨率 | 12 位 ADC 级（4096 计数满量程） |
| 输入阻抗 | 电压模式：≥ 1 MΩ / 电流模式：≈ 250 Ω |
| 扫描时间 | 全 32 通道扫描周期级 ≤ 20 ms（依具体主控固件版本） |
| 通道间隔离 | ❌ 无（单端设计：所有 32 路共享模拟地参考，必须保证现场变送器侧共地质量） |
| 通道↔系统隔离 | 经 I/O 背板光耦/隔离栅到控制站侧（依机架电源分区设计） |
| 供电 | 背板/机架供电，功耗属低瓦特级（具体电流值需核对原厂手册表，非外接24V端子块供电） |
| 配套端子/连接单元 | 需配 DSTA N012 / N013 级连接单元或等效 端子排组件——DSAI110 本体不自带可拧线的端子排，靠背板金手指+跨接排线到端子单元 |
| 物理形态 | 大面积 PCB 板卡：净尺寸 ≈ 360 mm (深) × 255 mm (宽) × 10 mm (厚)，净重 ≈ 0.45 kg |
| 安装方式 | （导轨 + 前面板固定螺钉/导销定位，非 DIN 轨独装） |
| 指示 | 板上 LED（Power / Run / Fault 或等价状态指示灯，依版本布局） |
| 诊断 | 超量程检测 / 断线表现（单端模式下断线看返回值漂移，需结合量程下限判别） |
| 工作温度 | 0 … +55 °C（柜内，保守设计值） |
| 存储温度 | -25 … +70 °C |
| 湿度 | 5 %–95 % RH，非凝露 |
| 防护 | IP20（依赖柜体封闭） |
| 合规备注 | ABB 官方注：本件豁免于 RoHS 2011/65/EU 适用范围（遗产工业设备零件条款） |
产品深度介绍
DSAI 110（57120001-DP） 是 ABB 遗产体系里典型的”高密度、低成本、老派但管用”的模拟量输入板——一块 32路单端的 ±10V/±20mA 采集板，插在 里，背后接的是八九十年代到两千年代初那批 Advant Master / MOD 300 架构的过程控制站。它的优势是密度高（一块板扫 32 个变送器回路，省槽位省机架）和精度够用（0.4%FS 对大多数过程量够了）；代价是单端设计——32路共享模拟地，现场变送器侧的接地方式和屏蔽走线如果不规矩，通道间串扰和地环路会让你在趋势图上看到”所有回路一起微微晃”。
