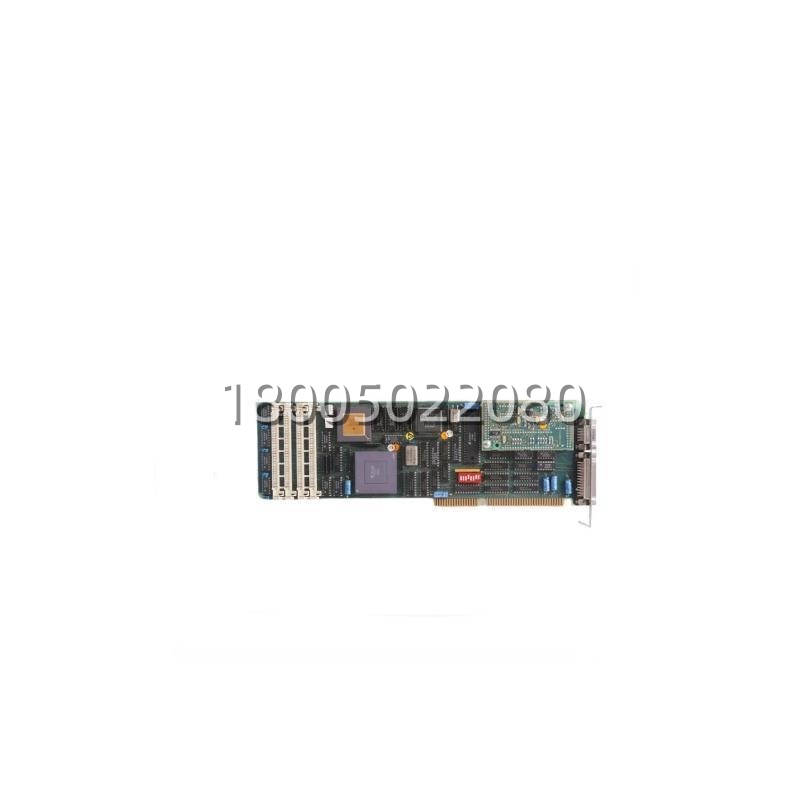

产品核心摘要
- 型号：DSPU131
- ABB物料号：3BSE000355R1
- 品牌：ABB（瑞典，Process Automation — 遗产产品线）
- 系列：ABB Advant OCS（Open Control System）/ MasterPiece 200 / Advant Controller 410/450 架构
- 核心功能：系统内通信与处理接口——桥接控制站（AC 450 / MP200 CPU板系）与上位网络、操作站/工程站的数据通路，承载系统级报文路由和部分协议处理，是控制站与外部世界的”通信咽喉”
- 产品类型：通信处理单元 / 系统接口板（Processing & Communication Board） — 不是电源模块、不是PLC CPU、不跑IEC 61131梯形图、不对外供24V
- 关键规格：背板取电（+5 V DC级，功耗约瓦特级）| 经内部总线/连接器与CPU机架对话 | 状态LED诊断 | 机架插槽安装
关键技术规格
| 参数项 | 规格说明（诚实标注：无公开PDF手册页可自由下载；以下来自渠道实物交叉验证 + 架构共性） |
|---|---|
| 模块标识 | DSPU131 |
| 物料号 | 3BSE000355R1 |
| 全称（功能定位） | Distributed System Processing Unit — 系统通信处理/接口板 |
| 所属系统 | ABB Advant OCS / MasterPiece 200 系 — 与 AC 450 控制器架构关联 |
| 模块角色 | 控制站 ↔ 上位网络/操作站/工程站 之间的通信桥接与报文处理（MOD 300 网络帧打包/路由/状态监督） |
| 供电 | 由机架背板供 +5 V DC（典型功耗约 ≈2.5 W量级——不是大功率模块，不供现场负载） |
| 安装 | 插入 Advant 控制器机架专用槽位（TB570/TB571类底板导轨定位 + 前面板固定），非DIN导轨独装 |
| 接口/端口 | 系统侧：背板总线连接器；对外：系统通信端口（早期多为 RS-485/同轴 ARCNET级链路，取决于您柜内实际电缆头和接头型号——以实物为准，不编口数） |
| 指示 | LED（Power / Activity / Fault 或等价状态——布局依hardware batch） |
| 冗余 | 架构上可配主备双单元实现通信链路切换（视您系统实际组态） |
| 工程工具 | PG200 / Composer 类 Advant 工程环境（遗产工具链，不装在现代Win11一键式） |
| 尺寸（参考） | 板卡级 ≈ 334 × 122 × 21 mm量级（含面板/支架，不等同于模块化I/O卡尺寸） |
| 工作温度 | 柜内：0 … +60 °C |
| 防护 | IP20（依赖柜体） |
| 替换核验关键 | ①旧板正面标签+条码近照（DSPU131 + 3BSE000355R1 + 序列号 + hardware rev） ②它在机架里的槽位号 + 相邻板型号（CPU板/存储器板/I/O接口板） ③故障时的原始报警文本（”Communication loss””Node unreachable””Link failed”类） |
产品深度介绍
DSPU131（3BSE000355R1）在 Advant OCS 架构里扮演的角色很明确：让控制站说的话能被操作站和工程站听见。它坐在 AC 450 / MP200 控制器机架的一个特定槽位上，通过背板跟 CPU 交换过程数据与诊断信息，再通过自己的对外端口把这些数据打成 MOD 300 网络帧送到上级。它一丢，表现不是”一个变量漂”，而是整个操作站段灰掉、报警上不来、下装中断——也就是现场俗称的”通讯全断”。
换这块板最容易被低估的风险有两个：
- 版本指纹： 不是纯硬件件，板上固化数据跟这台控制站的节点地址/网络配置绑定。旧板拆之前如果能从系统里读出节点参数——记下来；新板装上后往往需要工程工具确认它被正确识别入网。
- 物理层忽视：这条 MOD 300 / Advant 网络链路依赖终端电阻、正确的同轴/屏蔽双绞线接续、接头簧片清洁度。很多”新板装上还不通”其实是 BNC/DB9 接头氧化或终端电阻缺失，板本身背了锅。
