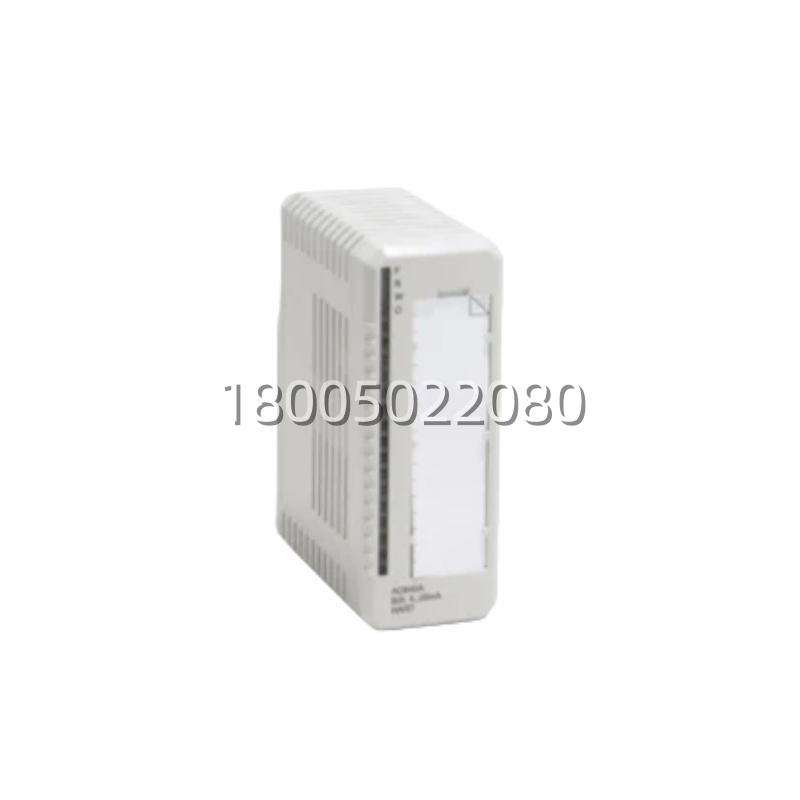

产品核心摘要
- 型号：DO815（您输入的标签里带了
_power_supply_module，这里必须纠正——DO815 不是电源模块，是数字量输出模块） - ABB物料号（Article No.）：3BSE013258R1
- 品牌：ABB（瑞典）
- 系列：ABB S800 I/O（适配 AC800M / 800xA DCS 架构）
- 核心功能：8路 24 V DC 高端驱动（High-Side / PNP型 / 源型）数字输出——直接驱动电磁阀、指示灯、小型接触器线圈等现场负载，可减少或省掉柜内中间继电器层
- 产品类型：数字量输出模块（DO Module）— 晶体管高端驱动型，非继电器，非电源
- 关键规格：8ch × 24V DC | 模块总连续电流 2 A @ 24V（两组×4ch，每组独立隔离）| 每通道短路/过载限流 + 开路负载检测 | 可拆卸端子 | 热插拔
- 成色：市场流通以全新原装库存余料（New Surplus）/测试良品为主——发货前核对实物 3BSE 标签
⚠️ 先把这个标正的：您（或您的 ERP/采购表）给这件加的后缀是
_power_supply_module，但 DO815 不是电源模块，也没有内置 PSU 功能。它是 S800 I/O 里的一块 24V DC 晶体管输出卡——外部 24V 过程电源从端子底座（TU8xx）的 UP/UPRET 端接进来，模块内部的高侧驱动芯片把每一路”开关”接到 +24V 上。买它的人要的是输出触点，不是稳压电源。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| ABB型号 | DO815 |
| 物料号 | 3BSE013258R1 |
| 产品类型 | 数字量输出模块（Digital Output Module） |
| 所属I/O系统 | S800 I/O（适配 AC800M / 800xA；配 TU810 / TU812 / TU814 / TU830 等标准 MTU/TU 终端单元） |
| 输出信号规格 | 24 V d.c.（10 – 32 V d.c.） |
| 通道数 | 8 通道 |
| 输出结构 | High-Side Driver（高端驱动 / 源型·PNP）——导通时输出脚 ≈ +UP（24V）；关断时为高阻 |
| 模块最大连续输出电流 | 2 A @ 24 V（模块总计；输出分 2 组 × 4 ch，每组独立对地隔离，每组共享电流预算） |
| 每通道实用持续负载（工程估算） | ≈ 0.5 A / ch 稳态（4ch × 0.5A = 2A 满组）；不可8路同时按 2A 拉 |
| 输出保护 | ✅ 短路保护（对地和正电源）＋过载（限流）＋ 有源状态下的 开路负载检测（open load detect） |
| 感性负载处理 | 内置感性负载抑制（箝位/吸收），可驱动电磁阀、接触器线圈；白炽灯负载 ≤ 10 W |
| OSP（Output Set to Predetermined State） | ✅ 通信错误时按配置把输出置为预设安全态（fail-safe），而非随机漂 |
| 故障操作模式 | 自动复位模式 / 故障锁定模式（Fault latching）——可组态 |
| 隔离方式 | 组级与地隔离（2组×4ch），额定绝缘 50 V，介电测试 500 V AC |
| 诊断指示 | 前面板 LED：Fault / Run / Warning / OSP ＋ 通道 1–8 Status ＋ 通道 1–8 Fault |
| 诊断上报 | 短路 / 过载 / 欠压（UP丢失） / 开路 — 通道级错误上报到 800xA 诊断树 |
| 接线方式 | 可拆卸端子块（0.05–2.5 mm² 实心 / 0.05–1.5 mm² 绞合；推荐扭矩 0.5–0.6 Nm） |
| 外部过程电源（UP） | 经 TU 端子底座接入 24 V DC（模块本身不从 ModuleBus 取功率侧电流，逻辑侧吃 +5V ≈120mA） |
| 功耗（模块自身逻辑） | Typ 4 W |
| 最大现场电缆长度 | ≈ 600 m |
| 安装 / 热插拔 | S800 机架 DIN 导轨，支持在线插拔 |
| 尺寸 | 宽 45 mm × 高 119 mm × 深 102 mm（含连接器 111 mm） |
| 重量 | ≈ 0.20 kg |
| 工作温度 | 0 … +55 °C（审批范围 +5 … +55°C；紧凑MTU垂直安装时建议按 +40°C 核算风道） |
| 存储温度 | -40 … +70 °C |
| 湿度 | 5 %–95 % RH，非凝露 |
| 污染等级 | Degree 2（IEC 60664-1） |
| 腐蚀保护 | ISA-S71.04 G3 |
| 防护 | IP20 |
| 认证 | CE / EN 61010-1 / UL 61010-1 / C1 Div 2 cULus / ATEX Zone 2 / Marine（ABS, BV, DNV, LR）/ RoHS |
| Keying code | AA |
产品深度介绍
DO815（3BSE013258R1） 在 S800 I/O 家族里解决的是一个很实际的柜内问题：很多 24V 负载（电磁阀、气动阀线圈、指示灯塔、小型接触器线圈）电流在 0.1–0.5A 区间，传统做法是用 DO810/DO820 的 0.5A 晶体管输出再过一层中间继电器——多一层触点就多一层寿命问题和柜体积。 的做法更直接：把每路做成高侧驱动（PNP/源型），内部限流到安全值，可以直接推很多这类负载而不经过中间继电器，省端子、省柜深、省故障点。
接法要记住的核心： 是源型输出——导通时输出端 ≈ +24V（来自 UP 端子），负载的另一端接 0V。别把它当漏型（NPN）模块去接。如果您现场原来的继电器线圈公共端接的是 0V、触点另一端到负载——改 时要翻转一下接线逻辑，不然灯亮但负载不动作。
另一件现场容易踩的： 的 2A 是模块总预算（两组×4ch 共享）。如果您把 4 路塞满 0.5A 的白炽灯或大功率线圈同时吸合，模块会限流并报过载。正确做法是通道负载清单加起来别超 2A 总量，感性线圈一定确认有吸收路径（ 内置箝位，但仍建议外部续流二极管并联在线圈端，尤其长电缆）。
