产品核心摘要

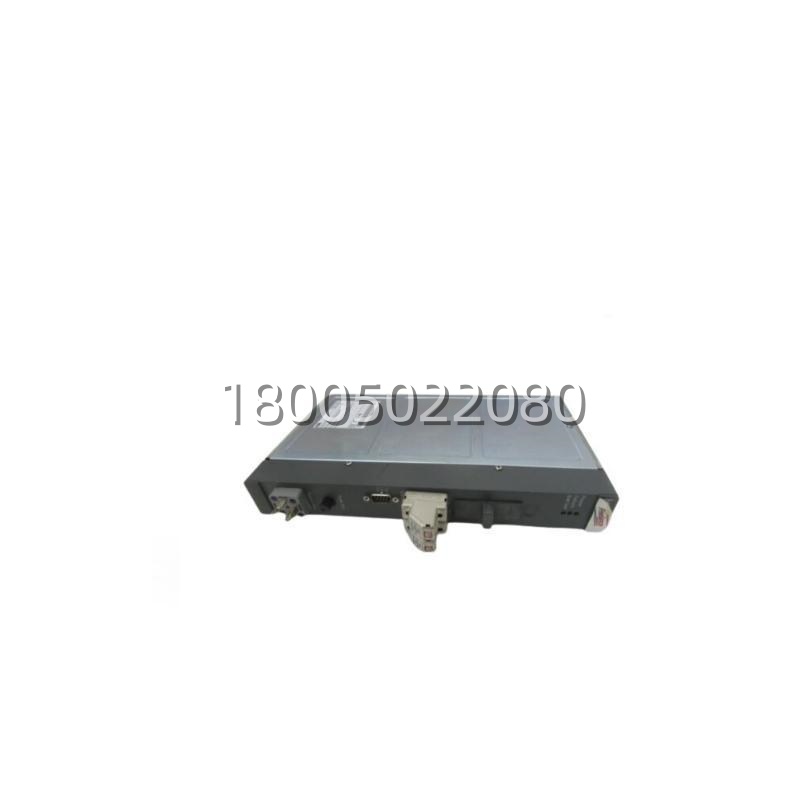

- 型号：DLM01（Digital Link Module / Data Link Module）
- 标识/追溯号：P37421-4-0369652（⚠️ 这是 工厂内部生产追溯码/P-number，不是 ABB 现行商业订货号 3BSE××××R× 格式——ABB 官方数据库今天已无法直接按这串反查出一份公开PDF手册）
- 品牌：ABB（原 Hartmann & Braun → ABB Process Automation 遗产谱系）
- 系列：ABB Freelance 2000（以及 Advant OCS 同期架构）— 系统总线/过程总线链接层硬件
- 核心功能：在 Freelance 2000 架构内充当系统总线链接单元（Link Module）——桥接控制器与远程 I/O 网段 / 扩展总线距离与节点能力，维持总线拓扑稳定；不是独立以太网交换机、不是 Profibus 主站卡、不是通用串口网关
- 产品类型：总线链接模块（Link Module / Bus Repeater-Link）——无用户可编程逻辑，不按 IEC 61131 配置
- 关键规格：系统侧 24 V DC 取电 | 系统总线连接器（D-sub / 扁平缆）接续 | 链路状态 LED | 柜内安装 | IP20
关键技术规格
| 参数项 | 规格说明（诚实标注：DLM01 属无公开手册的遗产件，数值以实物铭牌+原柜图纸为准） |
|---|---|
| 模块标识 | DLM01 — Digital Link Module（Data Link / Bus Link Unit） |
| 追溯编号 | P37421-4-0369652（内部 P-number 体系，非 3BSE 订货号；不同批次字样位置/格式可能不同） |
| 所属系统 | ABB Freelance 2000 DCS 架构（同期 Advant OCS 某些总线扩展场景也有沿用） |
| 模块角色 | 系统总线链接 / 网段中继——延伸总线距离、分割网段、提升拓扑容限；本质是一个有源总线接口/中继桥，不是协议转换器 |
| 总线物理层（Freelance 2000过程总线） | 基于系统内部 差分串行总线（D-sub 连接器 / 屏蔽双绞线链），链路两端需正确端接—— 参与链路建立与信号再生 |
| 供电 | 由系统背板/机架辅助电源取 24 V DC（典型 24V ±15%；具体电流消耗需读实物标签，通常属 ≤2–5 W 级低功耗） |
| 指示 | LED（Power / Link Active / Error 或等价状态——具体几颗、布局依版本） |
| 安装方式 | 控制柜内 导槽定位 + 面板固定（部分形态可 DIN 轨卡装，但取决于该 P 码对应的机械封装——以实物为准） |
| 接续方式 | 系统总线侧 → D-sub 连接器 / 内部扁平电缆 到机架母板；不是现场端子排接传感器 |
| 工作温度 | 柜内工业级：0 … +55 °C（保守设计；依您柜内风道条件） |
| 存储温度 | -40 … +70 °C |
| 湿度 | 5 %–95 % RH，非凝露 |
| 防护 | IP20（依赖柜体） |
| 替换核验关键（唯一靠谱的做法） | ①旧件正面铭牌/激光刻码清晰照（ + P37421-4-0369652 + 任何手写字迹/条码） ②它在柜内的安装位置全景（能看到连哪两根总线电缆/接哪个机架哪个槽） ③故障时系统报的原始故障文本（”Bus error””Remote segment not reachable””Link failed”之类） |
产品深度介绍
在 Freelance 2000 系统里干的是纯”管道工”活：把控制器这边的总线信号干净地送到下一段，中间做信号再生和网段隔离，让远程 I/O 机架或扩展段不至于因为距离/负载/反射搞垮整条总线。它上面没有梯形图、没有配置软件页面、不出现在 Control Builder 的设备树里当”I/O模块”让你分配地址——它活在系统底层，健康的时候没人注意，坏了的表现就是远程段掉线、总线报错、一大片 I/O 变问号。
这类遗产件的真实风险不是”假货”，而是版本/硬件步进差异 + 总线拓扑不匹配：
- Freelance 2000 的 process bus 拓扑是有规则的（终端电阻、最大网段长度、节点数上限、中继级数）， 在其中占一个确定的链路位置；随便换一块”看起来同标号”的板进去，如果它来自不同子版本/不同总线驱动电平批次，链路可能起不来或起来后丢包。
- 很多时候”坏了”的真正根因是它两端的 D-sub 插头簧片氧化 / 屏蔽层接地方式不对 / 终端电阻缺失，板本身只是被连带拖累的受害者——换新板之前把两个总线接头拆开看一眼触点状态，能省一次无效更换
