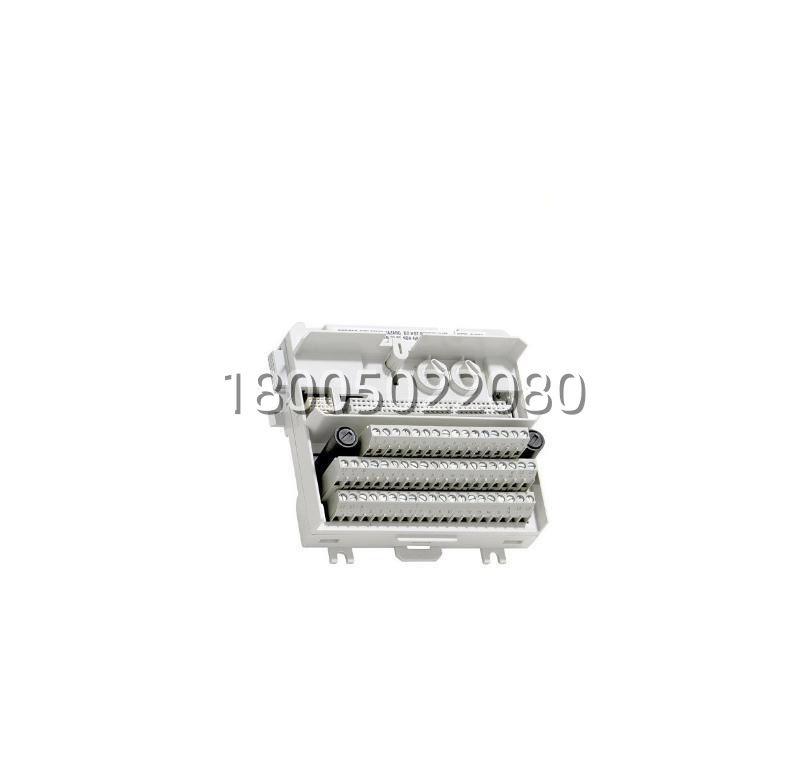

产品核心摘要
- 型号: TU830V1 (3BSE013234R1)
- 品牌: ABB（瑞士-瑞典）
- 系列: S800 I/O / AC800M 分布式控制系统
- 核心功能: 扩展型模块端子单元 (Extended MTU)，为DI811等I/O模块提供现场信号接线与端子转换
- 产品类型: 扩展模块端子单元 (Module Termination Unit)
- 关键规格: 16通道 | 50V绝缘电压 | 2×16信号端子 | 适配DI811/AI810/AO810等20+款I/O模块
- 成色: 全新原装 (New Surplus)，非翻新
关键技术规格
| 参数项 | 值 |
|---|---|
| 型号 | TU830V1 (3BSE013234R1) |
| 品牌 | ABB |
| 适用系列 | S800 I/O / AC800M |
| 产品类型 | 扩展型模块端子单元 (Extended MTU) |
| 通道配置 | 16通道（2排×16端子） |
| 绝缘电压 | 50V |
| 过程连接端子 | 56个（3排端子：现场信号+过程电源） |
| 供电电压 | 24V DC |
| 安装方式 | DIN导轨安装，支持双向插装 |
| 安装细节 | 55°C环境额定 |
| 适配I/O模块 | DI811、DI810、DI814、DI818、DI830、DI831、DI840、DI880、DI885、DO810、DO814、DO815、DO818、DO840、DO880、AI810、AI815、AI820、AI830、AI830A、AI835、AI835A、AI843、AI845、AO810、AO810V2、AO815、AO820、AO845、AO845A、DP820、DP840 |
| 防护等级 | IP20（前端） |
| 认证 | CE / 需以原厂手册为准 |
| 配套模块示例 | DI811 (3BSE008552R1) 数字量输入模块 |
产品深度介绍
ABB TU830V1（3BSE013234R1）是S800 I/O系统专用的扩展型模块端子单元，核心任务是给DI811等I/O模块做现场信号的接线转换。它本身不处理信号，但没有它，现场的限位开关、传感器、电磁阀这些设备的线就没地方接。TU830V1提供3排共56个接线端子，现场信号和过程电源分开走线，接线清晰，排查故障也方便。
这块端子排的实际价值在于：它是DI811数字量输入模块的”底座搭档”，插在TU830V1上才能正常工作。50V绝缘电压等级，适配24V DC系统，16通道全独立端子，一个通道出问题不影响其他通道。对于维护S800/AC800M系统的团队来说，TU830V1属于高消耗备件——端子排长期受震动和插拔影响，触点氧化是常见故障点，建议库存保持2-3块作为缓冲件 (Buffer stock)。需要特别说明：与紧凑型TU810V1（16通道/50V）功能类似但端子布局不同，为扩展型，占用更多导轨空间，选型时需确认机柜余量。
