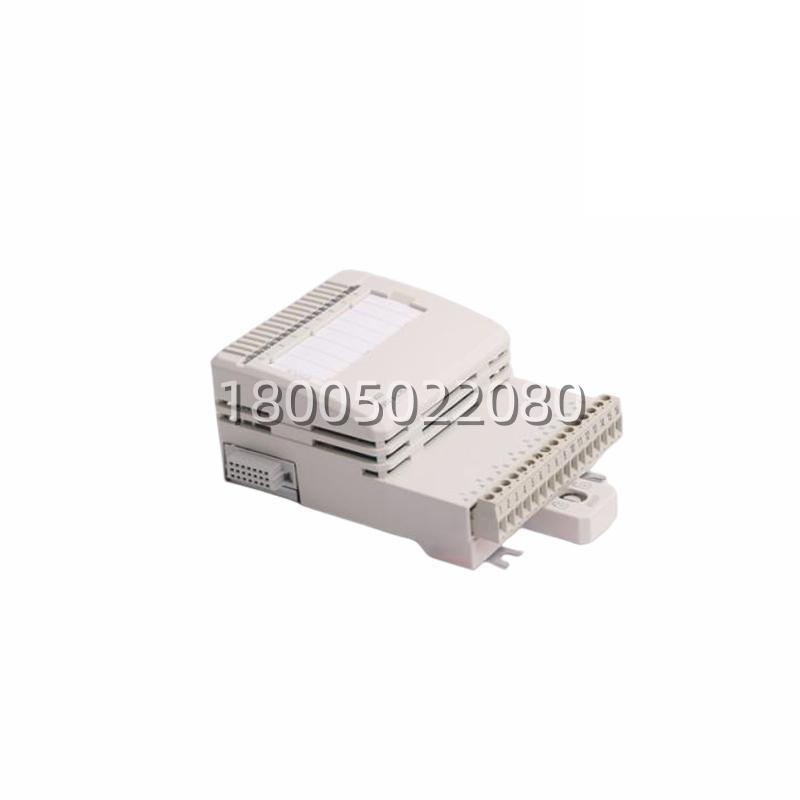

产品核心摘要
- 型号：DI803
- ABB物料号（Article / Order No.）：3BSE022362R1
- 品牌：ABB（Process Automation — S800 I/O）
- 系列：ABB S800 I/O（适配 AC800M / 800xA DCS 架构）
- 核心功能：采集现场 高压开关量信号（230 V AC / 220 V DC 干接点）——典型用于断路器辅助触点、高压隔离开关位置反馈、电机保护器辅助接点等 110/220V级回路，不是24V传感器回路
- 产品类型：数字量输入模块（DI Module）— 高压交流/直流型，8通道，每通道电气独立隔离
- 关键规格：8 × 230V AC / 220V DC 输入 | Current Sinking | 独立通道隔离 | 绝缘250V级 | 可拆卸端子 | 热插拔
- 成色：市场流通以全新原装库存余料（New Surplus）/测试良品为主——发货前核对实物标签 3BSE编号与您机架BOM
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| ABB型号 | DI803 |
| 物料号（Article No.） | 3BSE022362R1 |
| 产品类型 | 数字量输入模块（Digital Input Module） |
| 所属I/O系统 | S800 I/O（适配 AC800M / 800xA / S800L 机架架构） |
| 信号规格 | 230 V a.c. / 220 V d.c. 干接点输入 |
| 输入电压范围 “0”（断开判定） | AC：0…50 V |DC：0…40 V |
| 输入电压范围 “1”（闭合判定） | AC：164…264 V |DC：175…275 V |
| AC输入电流 | ≈ 7.6 mA @ 230 V AC |
| DC输入电流 | ≈ 1.6 mA @ 220 V DC |
| 输入阻抗 | AC：≈ 30 kΩ |DC：≈ 134 kΩ |
| 通道数 | 8 通道 |
| 隔离方式 | 每通道独立隔离（Individually isolated channels）——通道间不共地，一路误接高压不会串到其他通道 |
| 额定绝缘电压 | 250 V |
| 介电测试电压 | 2000 V AC（通道↔通道 / 通道↔逻辑侧耐压测试级） |
| 滤波时间（数字，可选） | 2 / 4 / 8 / 16 ms（软件可配去抖） |
| 模拟滤波 / 开关动作延迟 | 导通→断开 ≈ 5 ms / 断开→导通 ≈ 28 ms（AC 工况参考） |
| 最大现场电缆长度 | AC：≈ 200 m（@100 pF/m）|DC：≈ 600 m |
| 功耗 | Typ ≈ 2.8 W（模块自身，从 ModuleBus +5V 取电 ≈50 mA） |
| 接线方式 | 可拆卸端子块（支持 0.05–2.5 mm² 实心 / 0.05–1.5 mm² 绞合；推荐扭矩 0.5–0.6 Nm） |
| 诊断指示 | 每通道 LED（1–8）＋模块状态 LED（S = Status/Run-Fault） |
| 电压监视 | 通道 8 可配置为过程电压监视输入（监视现场侧电源是否存在），也可禁用作普通输入 |
| 安装 | S800 I/O 机架 / 导轨安装，热插拔（在线插拔）支持 |
| 工作温度 | 0 … +55 °C（ABB 发证范围 +5 … +55 °C；低于0°C需看柜内实际） |
| 存储温度 | -40 … +70 °C |
| 湿度 | 5 %–95 % RH，非凝露 |
| 污染等级 | Degree 2（IEC 60664-1） |
| 腐蚀保护 | ISA-S71.04 G3 |
| 防护等级 | IP20（本体，依赖柜体） |
| 尺寸 | 宽 86.1 mm × 深 58.5 mm × 高 110 mm |
| 重量 | ≈ 0.24 kg |
| 认证 | CE / EN 61010-1 / UL 61010-1 / Marine（ABS, BV, DNV, LR）/ RoHS |
产品深度介绍
DI803（3BSE022362R1） 在 S800 I/O 家族里干的是”脏活”——它不采24V按钮和NPN传感器，它采的是现场高压回路的干接点状态：低压框架断路器辅助触点（220V AC侧）、高压隔离开关位置触点、电机热保护继电器辅助接点、变压器中性点接地刀闸位置……这些信号的特点是电压高、地电位复杂、电缆长、干扰大，所以 DI803 每通道做了独立光耦隔离，绝缘等级拉到250V级，一路接点打火或感应过冲不会把隔壁通道带走。
这也是它和 DI801（24V 16ch sink型）最容易搞混的地方：两个模块外观尺寸一样、插同一个S800机架、甚至端子排长得像，但内部输入桥臂和隔离结构完全不同。DI803 的输入脚看的是”这一对接线之间有没有 230V AC跨接”，不是”信号线有没有被拉到0V”。如果您原来系统里那组线是接在220V侧的辅助触点上（公共点接相线L，触点另一端接DI输入端），那要的就是 DI803；如果原来是 24V DC 回路（COM接24V+，传感器拉低到0V），那要的是 DI801/DI811 这类。
