产品核心摘要 | Product Core Brief
- 型号: ABB 57275782D (DI86-32)
- 品牌: ABB (Stromberg)
- 系列: Stromberg/AC800M DCS 控制系统 I/O 系列
- 核心功能: 32通道数字量信号采集，用于过程开关量、继电器状态、阀门反馈等信号接入DCS
- 产品类型: 数字量输入板 (Digital Input Board, DI)
- 关键规格: 32通道DI | 24V DC | Stromberg/AC800M系统专用 | DIN导轨安装
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整型号 | DI86-32 / 57275782D |
| 所属系统 | ABB Stromberg / AC800M DCS |
| 通道数量 | 32路数字量输入 |
| 输入信号 | 24V DC 干接点 / 湿接点（可选） |
| 响应时间 | 典型 ≤ 15ms（光电隔离） |
| 隔离方式 | 通道间隔离 / 光电隔离 |
| 供电电压 | 24V DC |
| 功耗 | ≤ 3W（典型值） |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 安装方式 | DIN导轨 (35mm) / 柜内嵌入式 |
| 防护等级 | IP20（柜内安装） |
| 通信接口 | Stromberg/AC800M系统总线 |
| 认证 | CE / UL（需以原厂手册为准） |
| 质保 | 一年 |
产品深度介绍 | Product Introduction

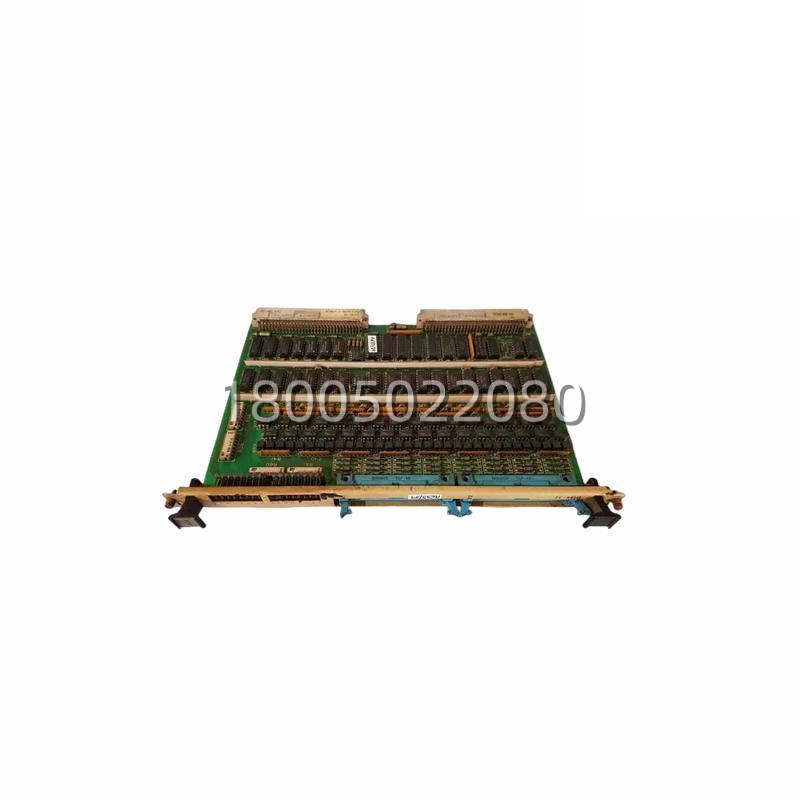

ABB DI86-32（57275782D）是ABB Stromberg/AC800M DCS系统中的32通道数字量输入板，安装在MB810底座卡座上，负责采集现场设备（如开关、继电器、传感器触点、阀门状态、按钮等）的数字信号，是Stromberg控制系统I/O架构中的关键组成部分。
核心特点：
- 32通道高密度采集：单板集成32路DI，大幅减少系统占地和接线工作量，适合需要大量开关量采集的场景（如电厂辅机监控、石化装置状态采集）
- 干/湿接点兼容：同一模块支持干接点（无源触点）和湿接点（24V DC有源信号）两种输入方式，现场接线灵活
- 光电隔离设计：每通道采用光电隔离，抗干扰能力强，避免信号串扰，适合电厂、石化等强电磁干扰环境
- 即插即用：与Stromberg/AC800M系统无缝集成，安装在MB810底座卡座上，更换方便，支持热插拔
