关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 模块代码 | DDO04（Digital Output, 04型 — 继电器干接点系列） |
| 所属系统 | ABB Freelance 2000 / Advant OCS 遗产架构（非 AC800M，非 AC500，非 S800） |
| 输出类型 | 机电继电器 / 干接点（Dry Contact）——输出侧与逻辑侧电气隔离 |
| 通道数 | 16 路 DO（每路 = 1组继电器转换触点 / 常开型，依具体内部接线） |
| 负载电压范围 | 115 – 230 V AC/DC（宽电压，通吃交流线圈与直流线圈） |
| 额定负载电流 | ≈5 A / 通道（阻性负载标称；感性负载需降额，且要考虑同时导通热降额） |
| 最小负载（保证导通） | 继电器触点级：约 ≥ 100 mA（太小电流会氧化触点，长期”微安级”切换反而坏得快） |
| 切换容量（参考） | ~1000 VA / 240 W级（交流感性/直流打断能力需按继电器规格曲线降额） |
| 电气隔离 | 通道↔逻辑侧：继电器线圈/触点隔离；触点间在同一公共电位组内（依机架设计） |
| 指示 | 每通道 输出状态 LED（灯亮 = 继电器吸合 = 触点闭合）＋模块状态指示 |
| 安装方式 | 插装于 Freelance 2000 / 遗产I/O机架的 专用I/O底座（底板） 上，锁紧杆锁定；非DIN导轨独装 |
| 接线 | 现场负载线经机架底座前部螺丝端子排引出（模块本体不自带端子，靠底座转接） |
| 可维护性 | 继电器为磨损件——机械寿命约 10⁵–10⁷ 次量级（看负载类型；带感性重载会显著缩短） |
| 工作温度 | 柜内典型 0 … +55 °C（继电器对高温敏感，柜内风道不好时触点寿命打折） |
| 存储温度 | -20 … +70 °C |
| 湿度 | 5 %–95 % RH，非凝露 |
| 防护 | IP20（依赖柜体） |
| 替换核验关键 | ①旧模块正面标签照片（DDO04 + 任何手写/贴条码的3BSE/GJR编号） ②I/O机架底座型号标签（底座不对接不上） ③端子排上每根线去向照片（继电器输出拆错一根就烧接触器） |

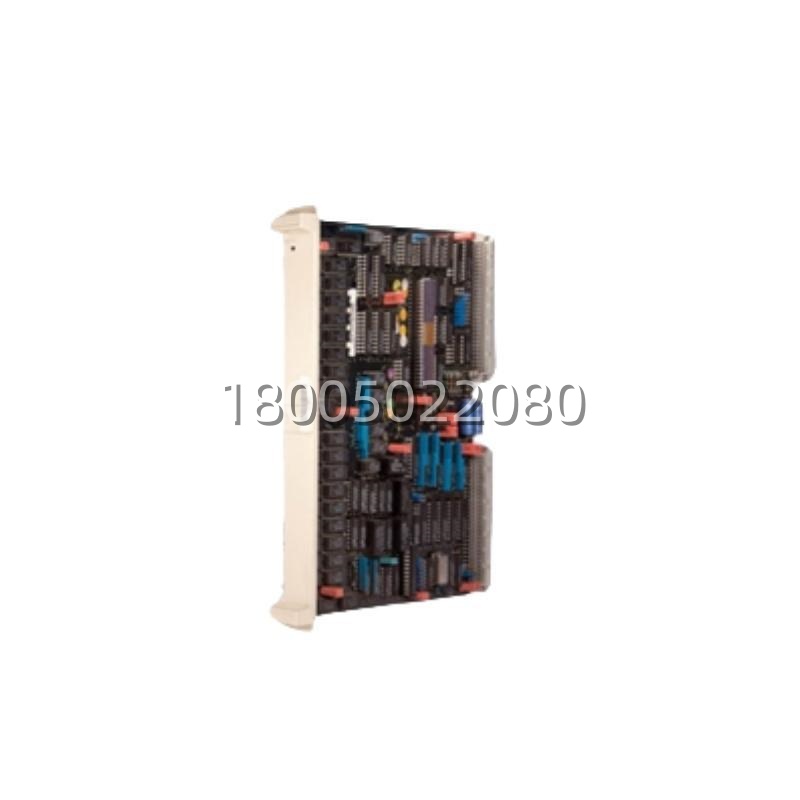

产品深度介绍
DDO04 在 Freelance 2000 / Advant OCS 遗产柜里干的活非常直白：控制器算完了，它通过 16个继电器把逻辑”1″变成真正的物理开关，去合闸接触器、开电磁阀、亮报警灯、切加热器——负载侧吃的是 110/220V级，不是24V逻辑电平。这也是它跟 DI801/DO810 那种晶体管卡最容易被搞混的地方：有人拿万用表在 DDO04 输出端量”怎么没有24V”，因为它输出根本不是电压源，是触点通断——通的时候你量的是负载侧电压（可能220VAC），断的时候是开路。
这块件的失效模式很符合继电器物理特性：
- 触点烧蚀/粘接（最常见）：带感性负载（接触器线圈、电磁阀）时，切断电弧慢慢啃掉触点表面，最终触点”粘死”——表现为”程序已经让输出归零，但接触器还在吸合”；
- 线圈侧驱动光耦/驱动晶体管老化：表现为某路永远不吸合，LED都不亮；
- 底座插座簧片氧化：整块模块看起来活着，但某一两路时通时断，摇一下模块灯闪。
