产品核心摘要 | Product Core Brief

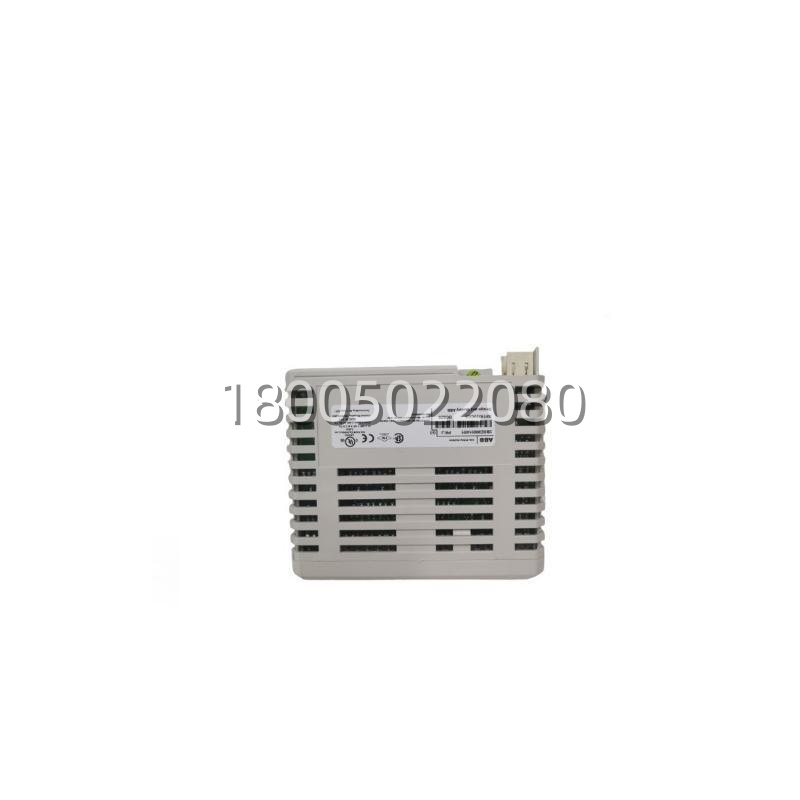

- 型号: ABB DDI02 (Freelance 2000, up to V2)
- 品牌: ABB (瑞士-瑞典)
- 系列: Freelance 2000 DCS 数字量输入系列
- 核心功能: 16通道数字量信号采集，将现场开关量/触点信号送入 Freelance 2000 DCS 控制器
- 产品类型: 数字输入模块 (Digital Input Module, DI)
- 关键规格: 16通道DI | 24V DC | 串行总线通讯 | Freelance 2000专用 | V2及以下版本兼容
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整型号 | DDI02 (Freelance 2000, up to V2) |
| 所属系列 | ABB Freelance 2000 DCS |
| 通道数量 | 16 通道 (DI) |
| 输入类型 | 24V DC，源型(Source)/漏型(Sink) 可配置 |
| 输入电压范围 | 12 ~ 30V DC |
| 通道隔离 | 逐通道电气隔离 |
| 通讯方式 | Freelance 2000 串行总线 (Serial Bus) |
| 供电电压 | 24V DC (由 DCS 底板/背板供电) |
| 响应时间 | ≤ 10 ms (典型值) |
| 安装方式 | DIN 导轨 / 背板插接 |
| 防护等级 | IP20 (需安装于控制柜内) |
| 工作温度 | 0°C ~ +55°C (需以原厂手册为准) |
| 版本限制 | 最高兼容 V2 固件/硬件版本 |
| 认证 | CE (需核对具体批次) |
| 质保 | 12 个月 (自发货日起) |
产品深度介绍 | Product Introduction
ABB DDI02 是 Freelance 2000 DCS 系统的 16 通道数字输入模块，专为采集现场开关量信号设计——如按钮、限位开关、继电器触点、电磁阀状态等。每通道支持源型和漏型输入切换，现场接线灵活，不需要额外配置跳线。
Freelance 2000 是 ABB 较早期的 DCS 平台（现已被 Advant OCS / Symphony Plus 逐步替代），采用串行总线架构，模块通过一条串行链路与控制器通讯，相比现代以太网架构布线量更大，但在老项目改造中仍大量使用。
“up to V2” 是关键限制——DDI02 存在多个硬件/固件版本（V1、V2、V3等），V2 及以下版本的控制器和底板才能正常识别该模块。如果现场控制器已升级到 V3 以上，此模块可能无法通讯，下单前务必确认现场系统版本。
