产品核心摘要 | Product Core Brief

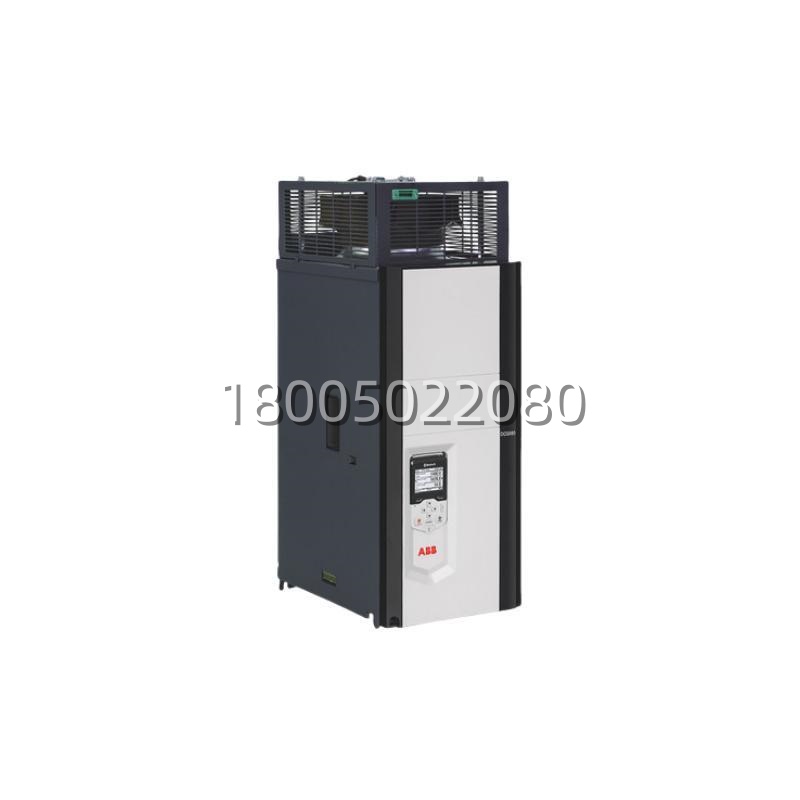

- 型号: ABB DCS880-S02-0050-05X0
- 品牌: ABB (瑞士-瑞典)
- 系列: DCS880 工业直流传动 (全能型传动平台)
- 核心功能: 50A工业直流调速器，4象限可逆运行，适用于频繁启停、正反转及能量回馈场景
- 产品类型: 直流调速器 / DC Drive (4-Quadrant)
- 关键规格: 50A | 230-525V DC | 轻载22kW / 重载18.5kW | 双桥反并联 | 内置STO
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整物料号 | DCS880-S02-0050-05X0 |
| 所属平台 | ABB DCS880 工业直流传动 |
| 桥组类型 | S02 = 双桥反并联 (4-Q)，4象限运行 |
| 额定电流 | 50A（轻载ND: 49A / 重载HD: 38A） |
| 电压等级 | 05 = 230-525V DC |
| 供电电源 | AC 380～480V, 50/60Hz（三相） |
| 轻载功率 (ND) | 22 kW |
| 重载功率 (HD) | 18.5 kW |
| 滤波器 | 不带滤波器 |
| 直流电源性质 | 电流型 |
| 控制方式 | 直接转矩控制 (DTC) |
| 输出调节方式 | 电枢电压/电流、弱磁、速度闭环 |
| 安全功能 | STO 安全转矩取消（内置，SIL3/PLe认证） |
| 外形尺寸 (宽×高×厚) | 370 × 270 × 215 mm |
| 工作温度 | 最高 +40°C（不降额） |
| 通信接口 | 所有主流现场总线（Profibus、Modbus、EtherNet/IP等） |
| 编程环境 | IEC 61131-3 标准 |
| 远程监控 | 内置NETA-21 Web服务器，支持ABB云连接 |
| 认证 | CE、UL（需以原厂手册为准） |
| 典型应用 | 冶金轧机、造纸机、绞车、起重机、传送带、离心机 |
产品深度介绍 | Product Introduction
ABB DCS880-S02-0050-05X0 是ABB新一代全能型直流传动平台的50A规格产品，属于DCS880-S系列中的紧凑型单传动模块。该调速器采用双桥反并联（4象限）拓扑，支持电机正转、反转和能量回馈，是冶金轧机、造纸机、绞车、起重机等需要频繁启停和正反转设备的核心驱动单元。
实际工程价值体现在四个方面：
一是4象限能量回馈——S02桥组配置让电机减速或下放重物时产生的能量可以回馈电网，而不是通过制动电阻烧掉，在有频繁启停的场景（如轧机、电梯）中节能效果明显。
二是内置STO安全功能——安全转矩取消已通过SIL3/PLe认证，无需额外加装安全继电器，设备急停时电机转矩立即归零，满足最高安全等级要求。
三是全能型平台兼容性——与ABB ACS880交流传动共享同一套操作工具（Drive Composer PC）和控制面板，企业维护团队不需要额外学习，降低运维成本。
四是非电机应用适配——除了驱动直流电机，该系列还可以直接用于电池充电、电解、磁铁励磁等非电机场景，一机多用。
