产品核心摘要 | Product Core Brief

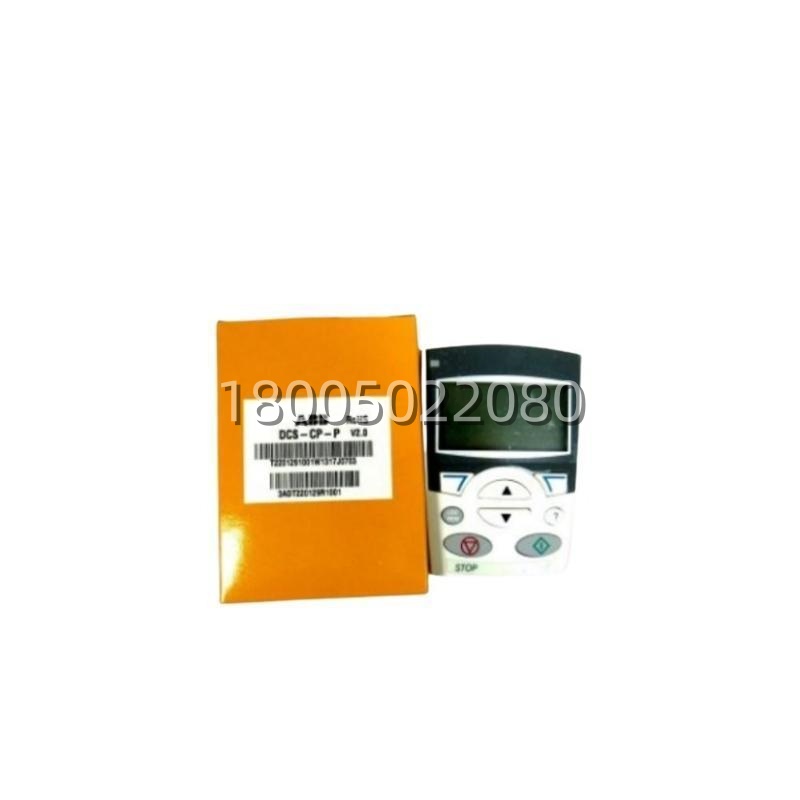

- 型号: ABB DCS-CP-P (3ADT220129R1001 / 3ADT220129R0002)
- 品牌: ABB (瑞士-瑞典)
- 系列: DCS550 / DCS800 全数字直流调速器 (DC Governor) 操作面板
- 核心功能: 直流传动的人机操作界面，用于参数设定、运行监控、故障诊断与调试
- 产品类型: 操作控制盘 (Control Panel / Operation Panel)
- 关键规格: Frame A紧凑型 | 适配DCS550/DCS800全功率段 | LCD显示 | 支持PIN码锁定
成色: 全新原装 (New Surplus)，非翻新
⚠️ DCS550/DCS800系列已进入生命周期后期，备件库存有限
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整型号 | DCS-CP-P (3ADT220129R1001 / 3ADT220129R0002) |
| 适用系统 | ABB DCS550、DCS800 全系列直流调速器 |
| 面板类型 | Frame A 紧凑型控制面板 |
| 显示方式 | LCD 液晶显示 + LED 状态指示灯 |
| 通信接口 | 面板连接器直插调速器本体 (无需额外通信模块) |
| 供电方式 | 由DCS550/DCS800调速器本体供电 (115–230V AC控制电源) |
| 调试方式 | 内置调试向导，典型调试时间约15分钟 |
| 锁定功能 | PIN码锁定 (默认密码”400″)，防止误操作 |
| 应用宏 | 预置8个标准应用宏 (标准/点动/手动/自动/PID等) |
| 防护等级 | IP20 (控制柜内安装) |
| 工作温度 | 0°C 至 +50°C (需确认散热条件) |
| 版本 | V2.0 (3ADT220129R1001) 为当前主流版本 |
| 替代型号 | 3ADT220129R0002 为早期版本，功能基本一致 |
| 产品状态 | 已停产，ABB提供有限备件支持 (Extended Maintenance Program) |
| 交期 | 现货，下单后1–3个工作日发货 |
产品深度介绍 | Product Introduction
ABB DCS-CP-P (3ADT220129R1001) 是ABB DCS550和DCS800系列全数字直流调速器的专用操作控制盘，相当于这台调速器的”脸面”。操作员通过这块面板完成所有日常操作：看转速、给指令、查故障、改参数。面板自带LCD屏和LED指示灯，支持内置调试向导，非专业人员也能在约15分钟内完成电枢、速度、磁场的自整定。
DCS-CP-P的核心特点是，一块面板覆盖两个系列全功率段（: 9–522 kW，: 9–522 kW），无需区分型号即可直接替换。面板支持PIN码锁定（默认”400″）.
