产品核心摘要

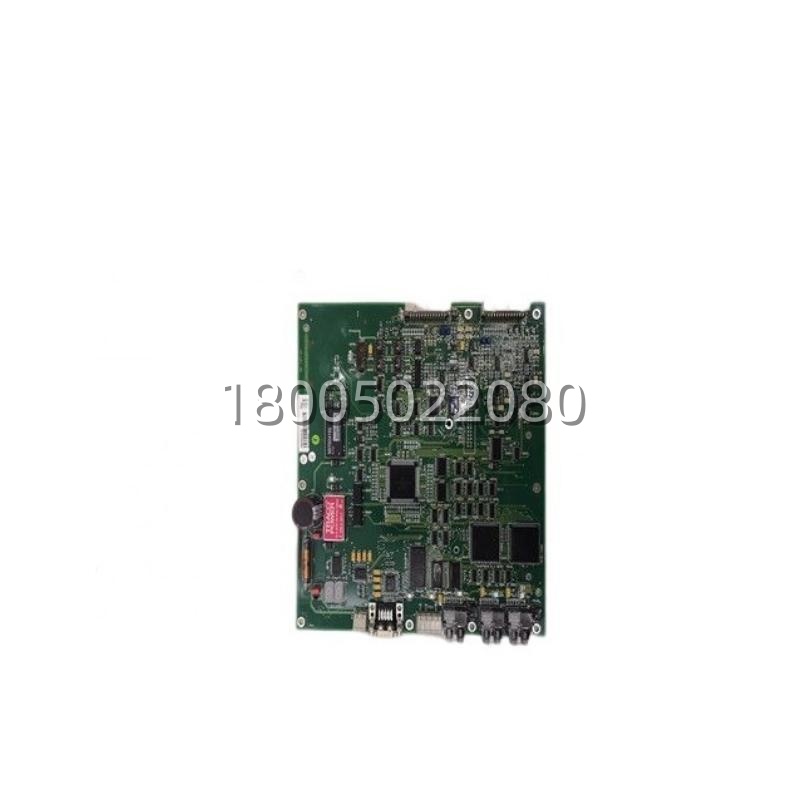

- 板卡标识（Board ID）：DAPC100
- 电路板部件号（PCB P/N）：3ASC25H203（-xx 后缀表示版本/变体，以实物白色标签条码为准）
- 品牌：ABB（ABB Drives / Power Electronics 遗产电力电子产品线）
- 应用谱系：ABB Astat / DARA 1000·1010 系列晶闸管功率控制器及相关大功率控制/励磁架构的控制核心板（非通用 PLC 模块）
- 核心功能：作为功率柜的”控制脑”——运行控制/触发逻辑、处理模拟反馈（±10V / 4–20mA类）、管理看门狗与故障保护、经内部总线/光纤链路与功率单元及系统接口板对话
- 产品类型：插卡式控制电路板（Control Processor Board / Logic Board）——带 MCU+DSP、EPROM、RAM、BDM调试接口；不是 S800 I/O卡、不是 AC800M CPU、不按 IEC 61131 梯形图直接编程
- 关键规格：系统 24 V DC 取电 | 2路模拟输入通道（±10V/0–20mA/4–20mA 量级，16-bit A/D）| 板载非易失存储 | 柜内安装 IP20 | 工作温度约 -20…+70 °C（需以实物手册为准）
- ⚠️ 已停产/低周转关键件：属于大功率系统核心控制板，库存有限；同标号不同 rev 不保证互换，发货前必须核对实物铭牌照片
关键技术规格
| 参数项 | 规格说明（基于渠道实物交叉信息 + 同类ABB控制板架构共性） |
|---|---|
| Board ID | DAPC100 |
| PCB Part No. | 3ASC25H203（-56 / -57 等后缀 = hardware rev，必须看实物） |
| 定位 | 控制处理器板（MCU + DSP 架构），晶闸管功率控制链路的核心 |
| 典型应用 | ABB Astat / DARA 1000 / DARA 1010 等系列晶闸管功率控制器/大功率控制柜（部分励磁/整流架构也用到同源板系） |
| 供电（系统侧） | 背板/机架内 24 V DC（具体电流消耗以铭牌标签为准） |
| 模拟输入 | 2 路 AI，可处理 ±10 V、0–20 mA、4–20 mA 类反馈/设定信号；16-bit A/D级转换精度 |
| 数字 I/O | 板上用于使能、故障输出、状态联锁等（24 V 逻辑级），数量与脚位定义依 rev 和机架接口板而定 |
| 存储 | 板载 EPROM（≈512 KB 级） + RAM（≈64 KB 级） + 非易失参数存储；含 MCU 内部 RAM（KB级） |
| 总线/接口 | 内部并行总线到机架邻板；与功率侧/接口板间走内部连线/扁平电缆/光纤式链路（依具体柜型） |
| 调试接口 | BDM（Background Debug Mode）类调试端口（用于原厂/授权级固件维护，非用户日常操作） |
| 看门狗 | 两级监督（超时监督约 50 µs级间隔时钟结构），防失控 |
| 指示 | LED（PWR / RUN / FLT 或等价状态，布局依 rev） |
| 安装 | 机架槽位导槽定位 + 面板/支柱固定（非通用 DIN 导轨随便卡） |
| 尺寸（参考） | ≈ 203 × 146 × 51 mm 量级（以实物为准） |
| 重量（参考） | ≈ 0.5–0.9 kg（含金属支架/面板件） |
| 工作温度 | -20 … +70 °C（柜内对流冷却；高温柜需确认风道/降额） |
| 防护 | IP20（依赖柜体）；多数实物可见三防涂覆（conformal coating） |
| 替换核验关键 | ①旧板正面白色条码标签照（DAPC100 + 3ASC25H203-xx + 序列号） ②它在柜内插槽位置 + 所连接口板型号（ASTAT / DARA 铭牌） ③故障时报警文本/代码（最好拍照） |
产品深度介绍
DAPC100（3ASC25H203）在你柜子里扮演的角色很单一但很致命：它是 Astat / DARA 晶闸管控制器的主控脑。整个功率柜能不能建压/能不能带载，取决于这块板能不能正常完成自检、能不能稳定跟接口板/功率单元通信、能不能在干扰环境里把触发角算对且不丢掉看门狗。它一旦出问题，典型现象不是”某个通道漂移”，而是更大范围的：控制器无法就绪、黄/红灯状态锁死、功率柜报控制板通讯或监督超时、甚至整套装置起不来。
