产品核心摘要
型号（市场写法 / 实际ABB型号）：标记为 D1801，对应 ABB 官方型号 DI801，物料号 3BSE020508R1
品牌：ABB（瑞典/印度产线）
系列：S800 I/O 分布式 I/O 系统（适配 AC800M / 800xA DCS架构）
核心功能：将现场 24 V DC 开关量信号（限位开关、按钮、NPN传感器）采集进控制系统——16通道数字量输入
产品类型：数字输入模块（DI Module），输入类型为 Current Sink / NPN（灌电流、负逻辑），不是数字输出、不是模拟量
关键规格：16通道 | 额定 24 V DC（18–30 V范围）| 每通道≈6 mA @24V | 1组隔离（16ch同一隔离组）| 可拆卸端子 | 通道LED诊断
成色：市场流通多为全新原装库存余料（New Surplus）或测试良品——发货前核对铭牌条码与您机架配置
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| ABB型号 | DI801（市场误写：D1801） |
| 物料号（Ordering No.） | 3BSE020508R1 |
| 产品类型 | 数字量输入模块（Digital Input Module, 16 ch） |
| 所属I/O系统 | S800 I/O（适配 AC800M / 800xA / S800L机架架构） |
| 输入类型 | Current Sink（灌电流 / NPN型）——公共端接 24V+，现场NPN传感器/干接点将信号线拉至0V |
| 通道数 | 16 通道，全部位于 1个隔离组（隔离电压 50 V 级，field↔system） |
| 额定电压（过程侧） | 24 V DC，工作范围 18 … 30 V DC |
| “1”状态电压 | 15 … 30 V（相对于模块地/公共端） |
| “0”状态电压 | -30 … +5 V |
| 标称输入电流 | ≈ 6.0 mA/通道 @ 24 V DC（输入阻抗 ≈ 3.5 kΩ） |
| “1”判定阈值电流 | > 3.0 mA（典型） |
| “0”判定阈值电流 | < 1.0 mA（典型） |
| 数字滤波时间 | 软件可选 2 / 4 / 8 / 16 ms（去抖/抗干扰） |
| 响应时间 | < 4 ms（典型通道级响应，不含总线扫描周期） |
| 功耗 | Typ ≈ 2.2 W（模块自身耗散）；+5V侧电流约70 mA，24V过程电源侧本身不消耗功率（sink结构） |
| 绝缘/介电测试 | 额定隔离 50 V；测试电压 500 V AC 级 |
| 接线方式 | 可拆卸端子块（支持 0.05–2.5 mm² 导线） |
| 诊断指示 | 每通道 1–16 信号LED ＋模块状态LED（RUN/FAULT类） |
| 第16通道特殊用法 | 该通道可兼作 外部24V供电电压监控（同一隔离组内共用） |
| 最大现场电缆长度 | 参考 ≈600 m（取决于现场布线电容/干扰环境，以工程设计为准） |
| 安装 | S800 I/O 机架 / 导轨安装，热插拔（在线插拔）支持 |
| 工作温度 | 0 … +55 °C（垂直安装时建议按55°C核算风道；部分资料给出更宽的器件级范围，但模块级保守值是+55） |
| 存储温度 | -40 … +85 °C |
| 湿度 | 5 %–95 % RH，非凝露 |
| 防护等级 | IP20（本体依赖柜体） |
| 尺寸（约） | 86.1 × 102 × 58.5 mm 量级 / 重 ≈ 0.24 kg |
| 合规 | CE / RoHS / UL（Class 1 Div 2 / Zone 2 类，以铭牌标识为准） |
产品深度介绍

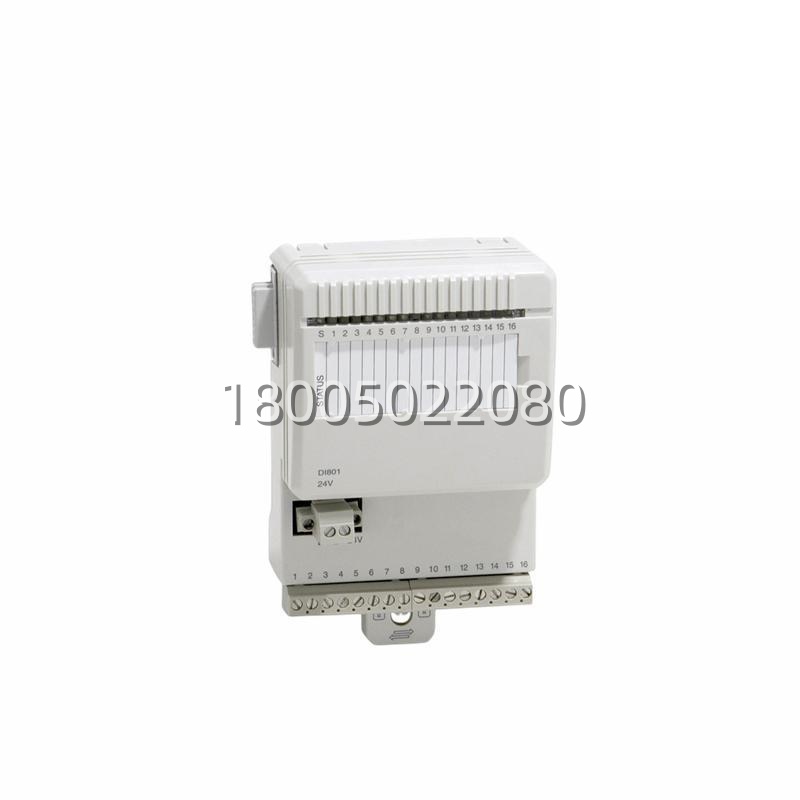

DI801（3BSE020508R1） 是 ABB S800 I/O 家族里最基础的 24 V 数字输入件之一——16通道、灌电流（NPN sink）逻辑，装在 S800 I/O 机架里，通过机架背板把现场开关量送进 AC800M/800xA 的过程映像。它的存在感很低：没有它，限位开关不亮、急停回路状态不进系统、阀位反馈全是0——但平时没人注意到它，直到某天一条线莫名其妙起不来。
这里最关键的一个概念就是 Current Sink（灌电流/沉入型）接线：不要把”Sink”误解成它在往外拉电流。恰恰相反——DI801的每一路输入端内部是一个经光耦到地的通路，电流从外部24V+经现场元件（NPN传感器输出级或干接点+上拉）流入模块输入脚再经模块到地，所以公共端（COM/COM0）接的是 24V+，现场元件把信号线”拉低”来产生”1″。现场如果混用了 PNP（源型/sourcing）传感器，直接怼上去要么没反应要么烧通道——接线前用万用表确认传感器输出逻辑类型，比换模块便宜得多。
另外提醒一点：DI801 在 S800 里是 分组隔离（1组×16ch），不是每通道独立隔离。如果你的工程设计要求通道间必须 galvanic isolation（比如来自不同电源域的开关量混接同一模块），需要重新分配通道或改用隔离方案，而不是怀疑模块”不够高级”。
