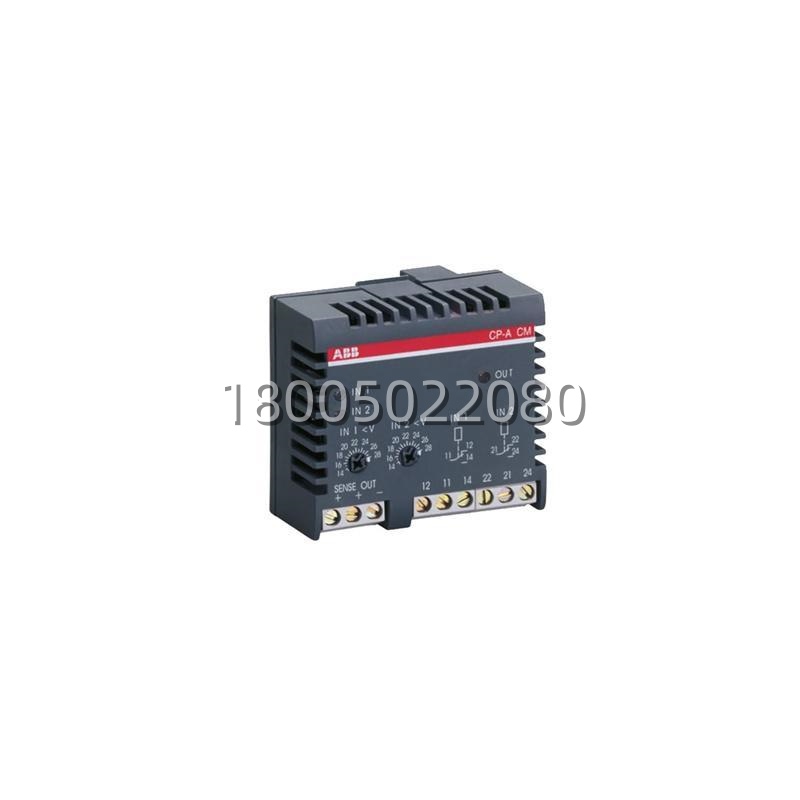

产品核心摘要
- 型号：CP-A CM
- 订货号 (Order Code)：1SVR427075R0000
- 品牌：ABB（德国，Germany / DE）
- 系列：ABB CP-A 系列 — 开关电源冗余系统附件（CP-A RU 配套）
- 核心功能：插装在 CP-A RU 冗余单元上，对两路输入电源做欠压监测 + 继电器报警输出
- 产品类型：控制/监测模块（Control Module / Monitoring Module）— 非PLC CPU，非HMI
- 关键规格：阈值 14–28 V DC 可调（每通道独立）| 2路继电器输出 | 螺丝端子 | 插装式
关键技术规格
| 参数项 | 规格 |
|---|---|
| 产品型号 | CP-A CM |
| 订货号 | 1SVR427075R0000 |
| 所属系统 | ABB CP-A 电源冗余架构（配合 CP-A RU 使用） |
| 核心功能 | 监测 CP-A RU 两路输入通道电压，欠压时触发继电器输出脱扣 |
| 监测通道数 | 2 通道（IN 1 / IN 2），分别对应 CP-A RU 的两路电源输入 |
| 可调阈值范围 | 14 – 28 V DC（每通道独立电位器微调） |
| 输出形式 | 2 × 继电器输出（通道电压低于阈值 → 对应继电器失电；正常超阈值 → LED亮 + 继电器吸合） |
| 状态指示 | 绿色 LED “IN 1” / “IN 2″：通道电压 > 阈值时点亮；绿色 LED “OUT”：输出电压 > 3 V 时点亮 |
| 接线端子 | 螺丝端子（Screw Terminals）；输入端子 CH1: 12/11/14 · CH2: 22/21/24；Sense OUT: + / + / − |
| 安装方式 | 插装式（pluggable） 直接卡入 CP-A RU 冗余单元本体 |
| 外形尺寸（包装/模块级参考） | ≈ 60 mm (L) × 59 mm (W) × 44 mm (H) |
| 重量 | ≈ 0.084 kg（84 g） |
| 操作/储存温度 | 柜内工况，以配套 CP-A RU 数据表为准（典型 工业级范围） |
| 认证/合规 | CE；部分批次 cULus；RoHS 合规（以实物铭牌为准） |
| 海关编码（参考） | HS 8536.4900 / 8538.9091（视进口国归类） |
| 生命周期状态 | 进入末期/Obsolete — 库存有限，建议确认替代方案或备足备件 |
产品深度介绍
ABB CP-A CM（1SVR427075R0000）本质上不是什么”控制模块”，而是您冗余 24 V DC 供电架构里的一双眼睛加一个报警触点——它骑在 CP-A RU 冗余单元上面，实时盯着两路进线电源有没有掉到危险区间。一旦某路电压跌穿您预设的阈值（14–28 V范围内可调），对应继电器立刻释放，把故障信号送出去给 BMS/DCS/报警器，让维护人员赶在负载真的断电之前介入。
实际工程里它的价值体现在两个地方：一是调阈值的灵活性——您的系统如果是两台 CP-S 或 CP-C 并联冗余供电，可以根据实际负载跌落特性把阈值钉在合理位置，避免误报也不放过真故障；二是继电器干接点输出——不依赖通信总线，直接进 DI 或报警回路，简单粗暴但可靠。只是再次提醒：它离开 CP-A RU 就是一块塑料壳，确认您现场的冗余单元型号和端子接线图再下单，别单买了模块回来发现没地方插。
