关键技术规格

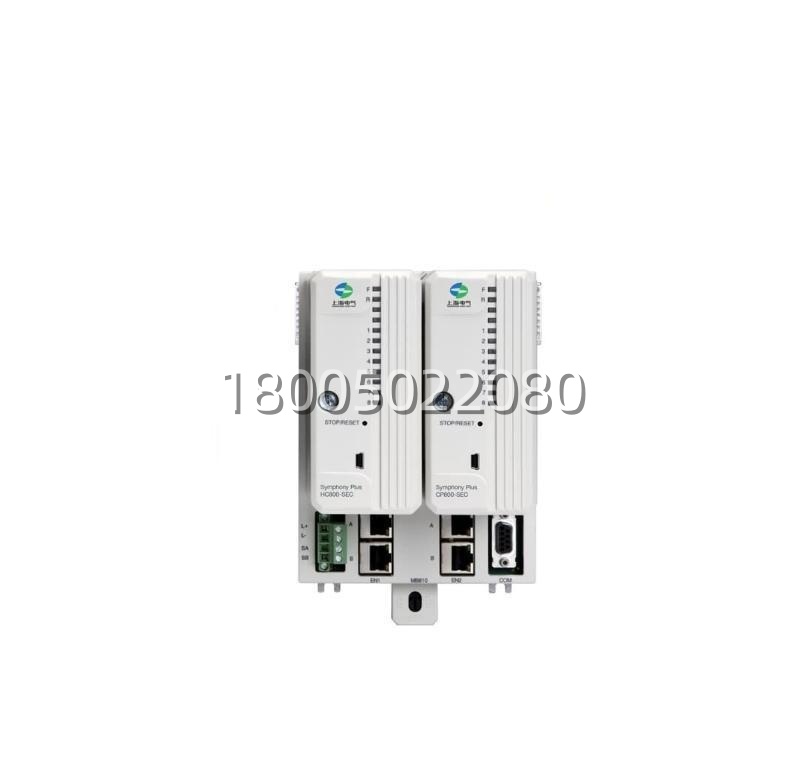

| 参数项 | 规格说明 |
|---|---|
| 模块名称 | CP800 — Communication Processor Module |
| 所属系统 | ABB Symphony Plus DCS |
| 配套控制器 | HPC800 高性能过程控制器（Harmony 架构过程控制器） |
| 模块角色 | 通信处理器：桥接 HPC800 ↔ PN800 Plant Network（厂级以太网） |
| 网络类型（Plant Network） | PN800 — 基于 100 Mbps 快速以太网，令牌/确认机制混合（TCP/IP + UDP），支持冗余网络路径 |
| 上行接口 | RJ45 以太网 → PN800 厂级网络 → 连接 S+ Operations（操作站）、Engineering Station、历史站、上层 MIS/ERP（via OPC/MES 边界） |
| 供电方式 | 通过 HPC800 机架底板/系统总线取电，工作电平 24 V DC 级（具体电流消耗以铭牌/手册为准） |
| 安装方式 | 插入 HPC800 控制器单元指定槽位/安装位置（导轨 + 机架定位，金属壳结构） |
| 物理尺寸（参考） | ≈ 244 mm (D) × 170 mm (W) × 74 mm (H) 量级，净重 ≈ 0.99 kg（以实物铭牌为准） |
| 工作温度 | 0 … +60 °C（部分来源标注扩展范围，保守设计按 IEC 61131 工业柜内环境核算；若您的柜有强制风冷/过滤，可放宽核对原厂环境等级） |
| 存储温度 | -20 … +85 °C |
| 湿度 | 5 %–95 % RH，非凝露 |
| 诊断指示 | 状态 LED（Power / Run / Network Link-Activity / Fault 类信号，具体布局依硬件版本） |
| 冗余能力 | PN800 网络层支持 冗余拓扑/自动路由切换，CP800 参与该冗余架构（不是简单的”双网卡绑定”，是系统级冗余） |
| 协议/服务层级 | 带确认的 TCP/IP 服务（报警、趋势归档、下装类）＋无确认 UDP 服务（控制器间横向数据刷新）；对外暴露 OPC 边界供厂级集成 |
| 介质选项 | 双绞线 / 光纤收发器（PN800 标准以太网介质，依现场设计） |
| ⚡ 替换关键项 | ① 机架槽位兼容性 ② 固件/节点 ID 配置一致 ③ 网络参数（IP/子网/冗余角色）④ 许可证指纹（如系统启用了授权检查）——裸板换新 ≠ 即插即用 |
产品深度介绍
ABB CP800 在 Symphony Plus 架构里干的事很专一但也很致命：它是 HPC800 控制器的网络嘴。 本身跑过程控制逻辑和 I/O 扫描，但所有的操作站通信、趋势归档数据流、报警上送、工程下装——都得经由 CP800 走 PN800 厂级以太网出去。 一旦故障或不识别，典型现象是 控制器可能还在跑现场回路（看具体 I/O 架构），但操作站全灰、无法监视也无法操作，也就是现场电工说的”屏上全问号”。
正因为如此， 的替换比普通 I/O 卡麻烦一层：它携带的是节点的网络身份和配置上下文，不是一块只靠硬件型号就能互换的板子。最稳妥的流程是：旧件拆下前记录好节点标签/槽位 → 新件装上后先用 ABB 诊断工具确认底板的 24V 供给干净（ 侧对电源纹波敏感）→ 再在网络层核对 MAC/IP 和冗余角色，确认两个方向 Link LED 都稳，再去碰下装。跳过这步直接”热插拔盲换”，大概率要多停半小时。
