关键技术规格 | Key Technical Specifications
以下以 标准型 CP635（7″） 和 CP600‑C CP6510（10.1″） 两组有公开 datasheet 的数据为锚点列出。您的采购目标如果是其他尺寸，参数会有差异，但结构和接口哲学一致。
| 项目 | CP635‑FB / CP635‑FW（7″ 标准型） | CP6510 / CP600‑C（10.1″ 二代） |
|---|---|---|
| 显示尺寸 | 7″ TFT‑LCD | 10.1″ TFT‑LCD |
| 分辨率 | 800 × 480 px | 1280 × 800 px |
| 色彩 | 65,536 色 | 16 M 色 |
| 亮度 | 400 cd/m² | 400 cd/m² |
| 背光 | LED，典型 40,000 h @25°C | LED，典型 30,000 h @25°C |
| 触摸屏 | 保护电容 PCAP（单点），玻璃 | 多点电容 PCAP（2点手势），钢化玻璃 |
| 供电 | 24 V DC（18…32 V DC），反接保护，可移式3针螺丝端子 | 24 V DC |
| 处理器 | ARM Cortex‑A8 1 GHz | 双核 ARM Cortex 64‑bit |
| OS / 运行环境 | Windows Embedded CE 6.0 Core | Linux RT（内置 Chromium 浏览器） |
| 内存 / 存储 | RAM 256 MB / Flash 256 MB / SD卡槽 | RAM 240 MB / Flash 2 GB / 总可用 4 GB（无外接卡槽型号依赖） |
| 通信接口 | 2× ETH 10/100 + 1× 串口(RS‑232/485/422) + USB + SD | 2× ETH + 串口 + USB + SD/U盘 |
| 协议支持 | ABB PLC协议 / Modbus RTU&TCP / OPC UA（视固件版本）/ IRC5（机器人） | 同上 + AC500 V3 Web可视化（浏览器） |
| 前面板防护 | IP66 正面 / IP20 背面 | IP66 正面 / IP20 背面 |
| 开孔尺寸（面板切孔） | 176 mm × 136 mm | 271 mm × 186 mm |
| 工作温度 | 0…+60 °C（标准） | 0…+60 °C（CP600‑C）；二代铝壳版可到 ‑20…+60 °C |
| 组态/工程软件 | PB610 Panel Builder 600（Automation Builder 组件） | 同平台，PB610 工程文件可在系列内迁移（但屏幕尺寸变更需重新布局） |
产品深度介绍 | Product Introduction

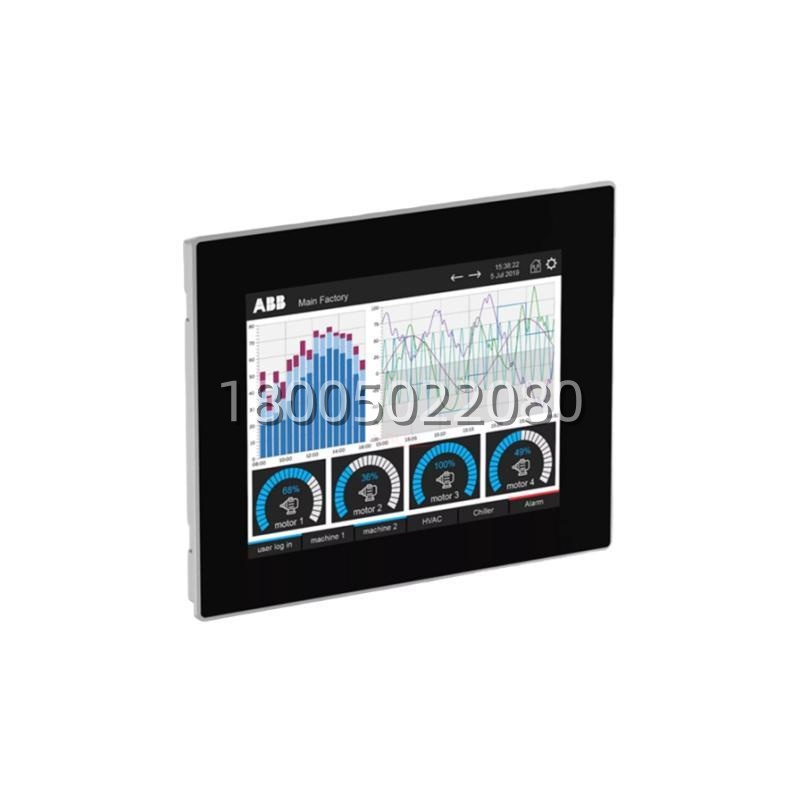

ABB CP600 系列是面向工业现场的 HMI 控制面板家族，核心价值不在于”屏幕有多华丽”，而在于它跟 ABB 自家 AC500 / AC500‑eCo PLC 的通信链路做得干净——ABB PLC 协议直连、Modbus 串口/网口兜底、OPC UA 留了未来接口，IRC5 还能把 ABB 机器人的状态直接拉进同一个画面。工程侧统一吃 PB610（Panel Builder 600），你在办公室把画面、报警、趋势、配方搭好，下载进去就行，不需要另搞一套 SCADA 授权就能先把本地操作站跑起来。
从工程维护角度说一句实话：这个系列最大的坑不在买屏，而在换屏。屏幕碎了以后你真正要面对的是——旧项目的 PB610 源文件还在不在、固件版本差了多少、以及开孔尺⼨/安装卡扣是否还对得上。所以如果你是为停机设备找替换件，别只报”CP600 10寸”就下单，先拍一张旧面板铭牌（含订货号/序列号）和一张柜门开孔照片给我，我帮你锁定到底是 CP650、CP651、CP6510 还是老 CP6001——这四样看起来都差不多，装上去可能差几毫米，软件侧也可能踩坑。
