产品核心摘要
- 型号：CP430BP-ETH
- ABB订货号（Product ID）：1SBP260194R1001
- 品牌：ABB（ABB Control Products）
- 系列：CP400系列操作员终端 / 紧凑型HMI面板（Control Panel）
- 核心功能：现场操作与数据监控终端——触控+物理按键，对接PLC完成画面显示、报警、趋势、配方操作
- 产品类型：5.7″ 工业触摸屏控制面板（HMI Operator Terminal），非PLC CPU模块
- 关键规格：24 V DC供电 | 以太网10/100Base-T | COM1 RS232/RS485 + COM2 RS232/RS422/RS485 | 前面板IP65
⚠️ 先说清楚：CP430BP-ETH 是一块HMI控制面板（人机界面终端），不是可编程控制器。它自己不做逻辑控制，靠组态画面通过串口或以太网跟下游PLC（最常见的是ABB AC500系列，也支持部分第三方）交换变量。买之前确认您的项目用的是CP400Soft组态还是后来升级到了Panel Builder 600——两者不通用。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | CP430BP-ETH |
| ABB物料号（订货号） | 1SBP260194R1001 |
| 产品分类 | CP400系列操作员终端 / 工业HMI控制面板 |
| 显示屏 | 5.7″ STN LCD（单色蓝阶，16级蓝色），分辨率 320 × 240 px |
| 触摸屏 | 模拟电阻式触控（Analog resistive） |
| 背光 | CCFL冷阴极荧光管，典型寿命≈50,000 h @ 25°C |
| 可视区域（Active Area） | 117.2 × 88.4 mm（可显示 40字符 × 30行，8×8字体基准） |
| 前面板尺寸（W×H×D） | 195.0 × 145.0 × 6.0 mm（面板突出厚度） |
| 开孔尺寸（Cut-out） | 185.8 × 135.8 mm（±0.5 mm） |
| 安装深度（背后空间） | ≥ 59.1 mm（屏后到柜内侧壁的最小净深） |
| 前面板防护等级 | IP65 / NEMA 4X（仅前面板——室内使用） |
| 按键 | 1 × Menu键 ＋ 5 × 用户自定义功能键（F1–F5），寿命 > 1,000,000次触发 |
| CPU | 32-bit RISC |
| 用户程序存储（Flash/ROM） | 4 MB |
| RAM | 16 MB |
| 掉电保持内存（电池后备） | 512 KB（数据/配方，依靠内置可充锂电池RTC供电） |
| 实时时钟（RTC） | 内置（含可再充电锂电池） |
| 以太网 | 1 × 10/100Base-T RJ45（内置） |
| 串行 COM1 | 9针母座：RS232 / RS485 |
| 串行 COM2 | 25针母座：RS232 / RS422 / RS485 |
| USB | 1 × USB Host（U盘/外接）＋ 1 × USB Device（传输/编程） |
| 存储扩展 | CF卡插槽（CompactFlash，用于数据日志/配方扩存） |
| 供电 | 24 V DC ±15%（即 20.4 – 27.6 V DC），功耗 < 20 W |
| 运行温度 | 0 … +50 °C |
| 存储温度 | -10 … +60 °C |
| 湿度 | 20 – 90% RH，非冷凝 |
| 耐振动/冲击 | 0.5 mm位移，10–55 Hz每轴2h / 10G 11ms每轴3次 |
| EMC | CISPR 22 Class A / IEC 61000-4-2 ESD 等（工业A类环境） |
| 组态软件 | CP400Soft（1SBS260284R1001） |
| 典型通信驱动 | Modbus RTU / Modbus ASCII / AC500驱动 / 其他经驱动配置（以CP400Soft驱动列表为准） |
| 重量 | ≈ 0.86 kg |
产品深度介绍

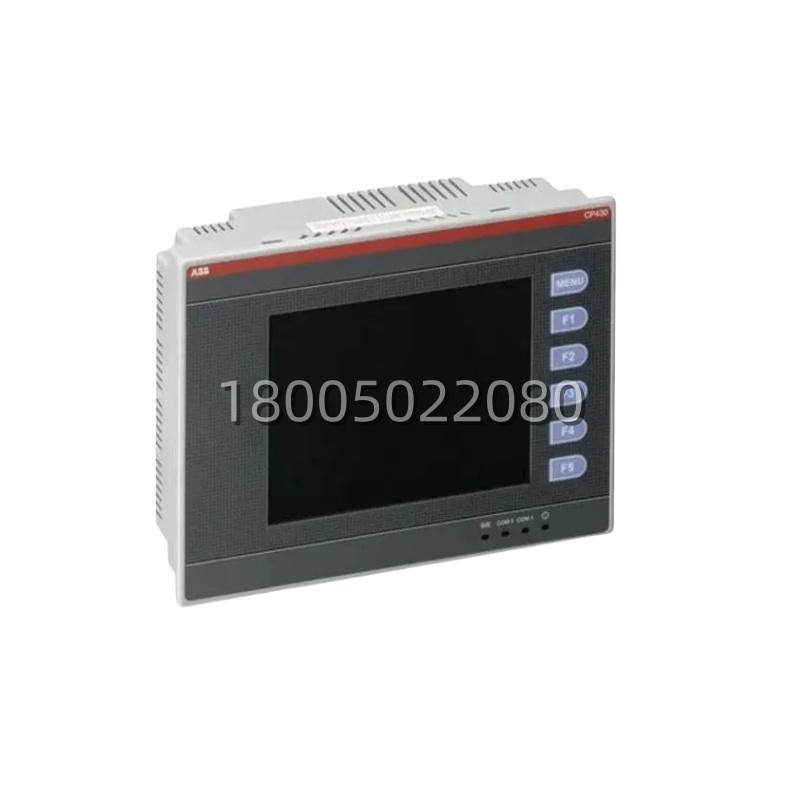

ABB CP430BP-ETH 是 CP400 系列里带以太网的经济型触控终端——5.7寸16级蓝STN屏，没有彩色TFT那么花哨，但在车间油污、焊弧反光、老旧控制柜改造里反而更耐看、更不容易过时。它的定位非常明确：装在柜门或台面上，给操作工一个能点、能按、能看到报警和实时数值的窗口，后台逻辑仍然交给PLC跑。
实际项目中，CP430BP-ETH 最常见的搭档是 ABB AC500系列PLC（通过TK405通讯电缆或以太网Modbus TCP直连），也大量用在存量改造里顶替老款文本面板。做备件替换时注意两点：①这台面板的内容在项目里是用 CP400Soft 编译下载的，换屏后需要把原工程文件（或面板备份）重新灌入，裸板上电只会亮一只电源LED；②COM2是25针D-sub母座，现场如果原接线用到了RS422/485多线制，插头引脚定义一定要拿原柜图纸核对，别凭颜色猜——这步能省掉你半天通讯排查。
