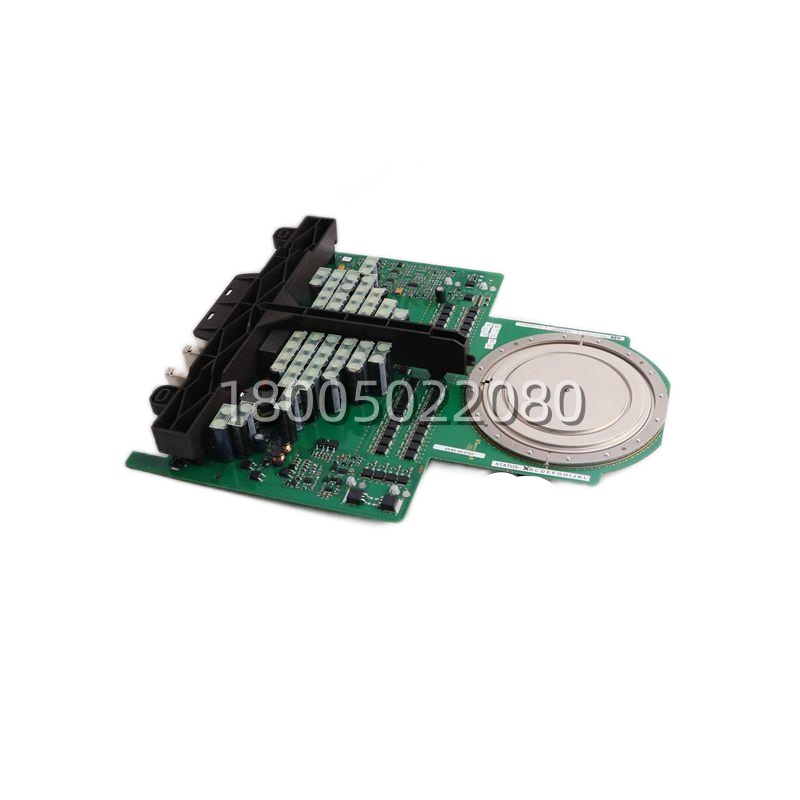

产品核心摘要
- 型号：PP-D517-A3011（订货号 / Catalog No.：3BHE051476R3011）
- 品牌：ABB（ABB Drives — Medium Voltage Drives / Excitation 产品线）
- 系列：ABB D517 控制平台（Regulation & Interface Processor 系列）
- 核心功能：大型传动/励磁系统的变流调节控制器——执行电机控制算法，管理门极光纤通信与功率柜 I/O 实时握手
- 产品类型：插卡式控制处理器模块（Converter Controller / Regulator CPU Board），非通用 PLC CPU
- 关键规格：背板 24 V DC 取电 | 光纤链路至功率单元 | 高速控制周期（百微秒级）| 柜内安装 IP20
- ⚠️ 已停产/低周转关键件：属于大型系统核心控制板，库存有限，发货前需核对您机组的硬件版本（-Axxxx 后缀）与固件兼容性
⚠️ 先说清楚一件事：这不是 AC800M 那种你可以随便重新编程的 PLC 模块。PP-D517-A3011 是 ABB 大型传动（ACS6000 系列等）或 UNITROL 6000 励磁系统里的专用调节控制板——它插在系统机架的特定槽位上，通过背板和光纤与功率柜的门极单元、I/O 模块通信。坏了的现象很典型：整流/逆变建不起磁、报控制板通讯故障、或者整套传动上电自检不过，整机直接趴窝。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | PP-D517-A3011 |
| ABB 物料号（Order/Catalog No.） | 3BHE051476R3011 |
| 模块全称（功能定位） | Converter Controller — Regulation & Interface Processor（D517 平台） |
| 适用系统 | ABB ACS6000 中压传动 / UNITROL 6000 励磁系统 / AC 800PEC 相关变流架构（以您机组 BOM 为准） |
| 模块类型 | 插卡式控制处理器 —— 调节算法执行 + 功率柜光纤通信管理 |
| 处理器平台 | 工业级 RISC/DSP 核（运行 DTC / FOC 矢量与 AVR 类算法） |
| 控制周期 | 最小可配到 ≈100 µs 量级（高速变流/励磁模式，取决于系统配置） |
| 供电方式 | 背板取电，24 V DC（允许范围需核对铭牌标签，典型 ±10% 容差） |
| 与功率侧接口 | 双向光纤链路（ST/FC 接头，650/850 nm 级）—— 至门极单元/功率 I/O，实现 kV 级电位隔离 |
| 控制侧通信 | 与上级控制单元（RDCU/系统控制器）经背板总线交换设定值/实际值/故障字 |
| 非易失存储 | 板载 Flash/EEPROM 存放参数集、序列号、校准数据、固件镜像 |
| 状态指示 | Power LED + Run/Fault LED + 光纤 Link 指示（具体排列依硬件 revision） |
| 安装方式 | 导槽 + 锁紧杆固定于控制柜/机架槽位，金手指接触背板 |
| 工作环境 | 柜内安装，典型 -10 … +55 °C（高温需降额，海拔 ≤1000 m 参考） |
| 存储温度 | -40 … +85 °C |
| 湿度 | 5 %–95 % RH，无冷凝 |
| 防护等级 | IP20（板卡本体，依赖柜体防护） |
| 三防处理 | 多数版本涂覆 Conformal Coating（G3 腐蚀环境等级适用，以实物为准） |
| 组态/调试工具 | Control Builder M（AC 800PEC 语境）或 UNITROL Engineering Tool（励磁语境）——取决于最终应用架构 |
产品深度介绍
PP-D517-A3011（3BHE051476R3011）是 ABB 控制平台下的变流调节控制器，定位在大功率传动和励磁系统的”算法 + 光纤通信中枢”这一层。它的工作不是跑梯形图逻辑，而是以极高的确定性周期执行电流环/电压环调节（DTC 或 FOC 矢量），然后通过光纤把门极脉冲和状态帧分发到功率柜各相单元，同时把功率侧的过流、欠压、温度等诊断位收回来。简单讲：这块板不在位或不健康，功率柜就是一堆安静的散热片，没有任何输出。
现场替换时真正容易踩坑的不是”插上去能不能亮”，而是三点：① 硬件版本（-A3011 这个后缀）必须匹配机架允许的 revision 范围；② 固件/参数集必须跟原来的一致或从备份恢复（这块板的 Flash 里存的不只是程序，还有这台机组的校准与配置指纹）；③ 光纤接头清洁度和衰减——很多”新板装上还是报通讯”其实是某根 ST/FC 光纤端面脏了。建议到货后用工业光纤显微镜查端面，装机前做一次回环自测，别等到停机窗口才暴露。
