产品核心摘要

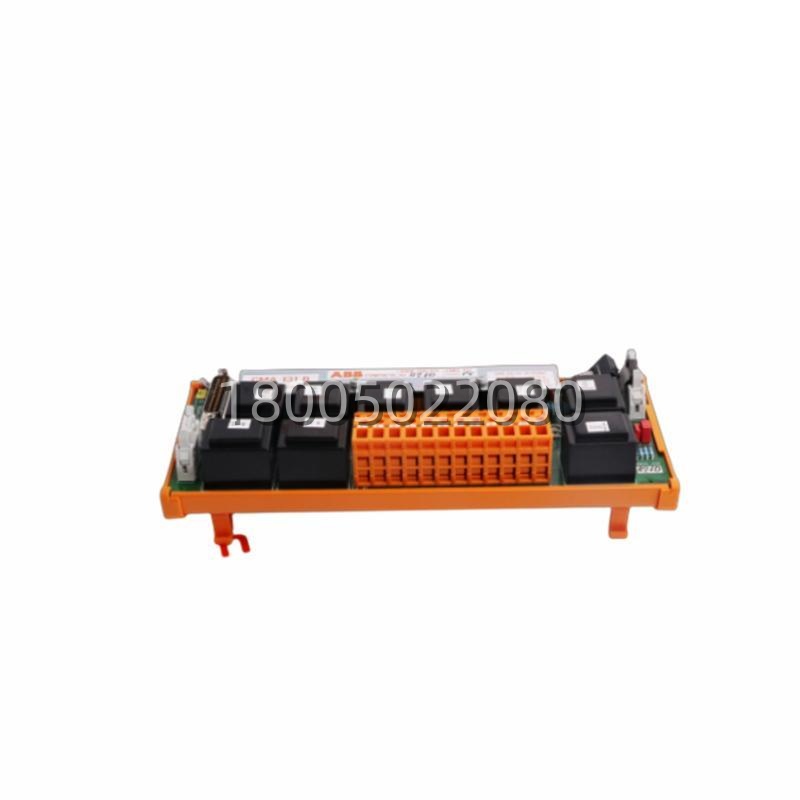

- 型号 (Model): CMA131（Terminal Board with Analog Inputs）
- 品牌 (Brand): ABB（发电机组控制 / CMA 系列）
- 系列 (Series): ABB CMA 系列 — Genset Control Cabinet Terminal & Analog Input Expansion
- 核心功能 (Core Function): 汇集现场 PT/CT 二次信号、温度传感器(PT100/TC)、4–20mA 变送器并转接至 GCU/GDU，同时提供数字量接线端子
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型 (Type): 控制柜端子扩展板 / 模拟量输入端子板 (Terminal Board w/ AI)
- 关键规格 (Key Specs): 多路 AI(4–20mA/0–10V/PT100)｜DI/DO 端子｜24V DC｜与 GCU 硬线互联｜DIN 轨安装
关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 制造商 | ABB |
| 型号 | CMA131（Terminal Board with Analog Inputs） |
| 模块类型 | Generator Set Control Terminal & Analog Input Board |
| 适用系统 | ABB 发电机组控制柜，配合 GCU(Gen. Ctrl Unit) / GDU / CMA114 等 |
| 模拟输入 (AI) | 典型 4–6 路：可组态为 4–20mA / 0–10V / PT100(2/3线) / TC（依项目 BOM） |
| 模拟输出 (AO) | 典型 0–2 路（如 0–20mA 给指示仪，依配置） |
| 数字量端子 (DI/DO) | 若干：远方/就地切换、急停、运行指令、公共报警（依柜图） |
| 输入阻抗 (AI 电流) | ≈250 Ω |
| 输入阻抗 (AI 电压) | >100 kΩ |
| 测量精度 (AI) | ±0.2% FS（典型，依校准） |
| 供电电压 | 由柜内 24 V DC 电源模块供给（范围 18–30 V DC） |
| 隔离 | AI 通道组与地隔离（依版本），DI/DO 光耦或继电器隔离 |
| 连线方式 | 可插拔弹簧/螺钉端子排（Phoenix 类，依批次） |
| 安装方式 | 35 mm DIN 导轨 或 柜内螺柱固定（依底盒） |
| 指示灯 | 部分版本带 PWR / AI Active LED |
| 工作温度 | -20 … +60 °C |
| 存储温度 | -40 … +85 °C |
| 相对湿度 | 5–95 % RH，非凝露 |
| 防护等级 | IP20（柜内安装） |
| 尺寸(约) | 140 × 100 × 45 mm（依版本） |
| 净重(约) | 0.3–0.5 kg |
| 认证 | CE、RoHS（依批次） |
| 质保 | 全新件通常 12 个月（以销售方承诺为准） |
产品深度介绍
发电机组控制柜现场信号进不去 GCU，或 CMA131 端子板通道无读数——先核线，再怀疑板子。CMA131 是 ABB CMA 系列里带模拟量采集的端子扩展板，一头接 PT/CT 二次、PT100 温度、4–20mA 变送器(燃油位/水压等)，另一头通过多芯电缆/扁平缆连 GCU 或 GDU 背板。
与纯端子排箱不同，CMA131 内置信号调理和 A/D（依 BOM 配置支持 PT100 三线补偿），把温度、三相 PT 二次、蓄电池电压等直接送 GCU 参与逻辑——省掉外配温度变送器。更换时先拍端子线序照片，新板插上通常无需重校零但建议比对通道读数。MTBF 按同类端子电子设备推算 >100,000 小时。
