产品核心摘要 | Product Core Brief
- 型号 (Model): CMA123 3DDE300403（后缀 A/B/C 表示版本微调，功能兼容）
- 品牌 (Brand): ABB（原 BBC Procontrol 产品线）
- 系列 (Series): ABB Procontrol P — CMA Series Eurocard Plug-in Modules
- 核心功能 (Core Function): 插 Procontrol P CMA 机架，对现场模拟量信号做隔离调理、A/D 或 D/A 转换供控制器读取
- 产品类型 (Type): 模拟量信号调理/处理印刷电路板（CMA PCB Plugin）
- 关键规格 (Key Specs): CMA 机架专用插槽 / ±15V+5V 背板供电 / 4–8ch 模拟 I/O 调理(依版本) / LED 诊断
- 成色: 全新原装盈余品 (New Old Stock)，非翻新；亦有经老化测试拆机件（标注清楚）
- ⚠️ 停产 Legacy 产品，须核对原板完整丝印(3DDE300403+后缀)，不用于 AC800M S800 或 AC500 系统
关键技术规格 | Key Technical Specifications
| 项目 | 参数值 |
|---|---|

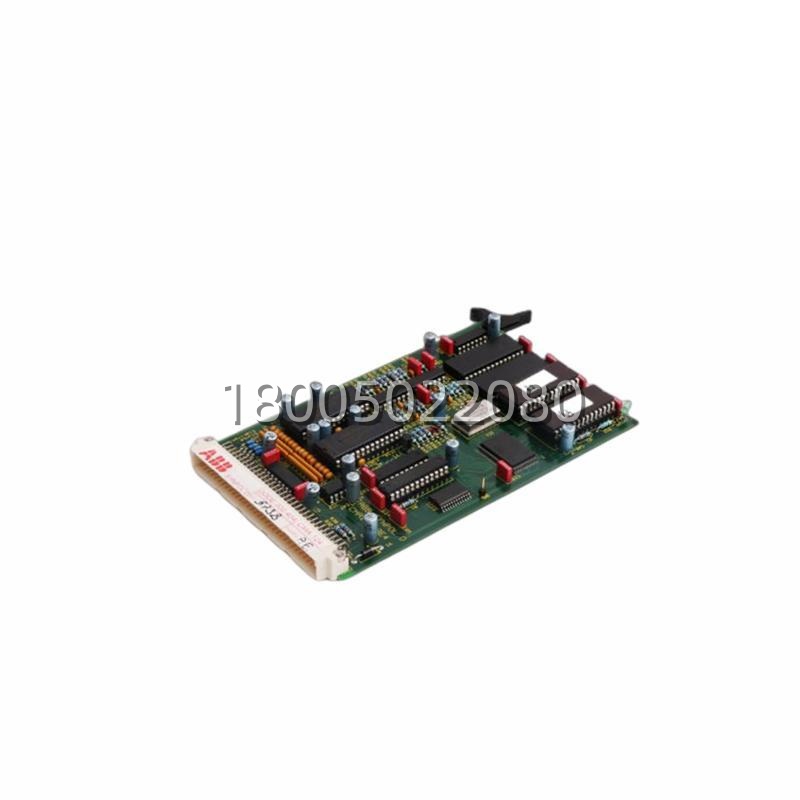

| 产品名称 | ABB CMA123 Analog Signal Conditioning PCB for Procontrol P |
| ABB 标识号 | 3DDE300403（CMA123 系列，常见后缀 -A / -B / -C 为版本差异） |
| 适用系统 | ABB Procontrol P DCS；部分 Advant OCS 带 CMA 扩展机架 |
| 安装位置 | Procontrol P 控制柜 CMA 插件机架（垂直 Eurocard 格式，背板 96 针 DIN41612 依机架代） |
| 信号类型（典型） | 模拟输入调理：4–20mA / 0–10V / ±10V（部分版支持 RTD/TC 需核对 BOM） 模拟输出驱动：4–20mA / ±10V（依子版本） |
| 通道数（典型） | 4～8 路（依后缀 A/B/C，板面丝印标注） |
| 供电方式 | 由 CMA 机架背板提供 ±15 V DC 及 +5 V DC（依板型跳线/默认） |
| 隔离 | 通道–背板电磁隔离（典型 ≥ 500 V DC，依版本）；通道间通常不隔离 |
| 精度（典型） | ±0.2% FSR（@25℃，依版本及校准状态） |
| 诊断指示 | 板载 1～2 枚 LED（PWR 电源 / ERR 或 CH Active，依版本丝印） |
| 物理尺寸（约） | Eurocard 单高 100×160 mm 或双高（依机架代及后缀） |
| 工作温度 | 0℃ ～ +60℃（存储 -40℃ ～ +85℃） |
| 相对湿度 | 5% ～ 95% RH（无冷凝） |
| 防护等级 | IP20（插于机架内） |
| 认证（原厂） | CE / UL（依原生产批次） |
| 关联型号 | CMA121(DI)、CMA122(AI TC/RTD)、CMA124(AO)、CMA131(DO) —— 物理可互插但功能不同 |
产品深度介绍 | Product Introduction
Procontrol P 机柜里某块模拟量板通道漂移或完全无值，备件清单写着 CMA123 3DDE300403——它就是插在 CMA 机架里的那张 Eurocard 调理板。现场 4–20mA 或 ±10V 经它滤波放大隔离、A/D 后送控制器；作 AO 版时 D/A 输出驱动阀门定位器等执行机构，±15V 和 +5V 直接从背板取电，不需要外接电源。
跟 S800 的 AI610/AO820 或 S500 的 AX521 完全不是一回事——CMA 系列是 Procontrol P 专有 Eurocard 插件，背板电气和机械均与 AC800M/S800 不互通，绝不能跨系统混用。更换最常见失误：只看 CMA123 不核对后缀（A/B/C 通道数和版本微调），建议拍原板正反面照片核对丝印 3DDE300403 及后缀再下单。停产二十余年，流通以 NOS（全新原装盈余）和经老化测试拆机件为主，上电前确认背板跳线/拨码与原配置一致，防过压打坏新板。
