产品核心摘要 | Product Core Brief

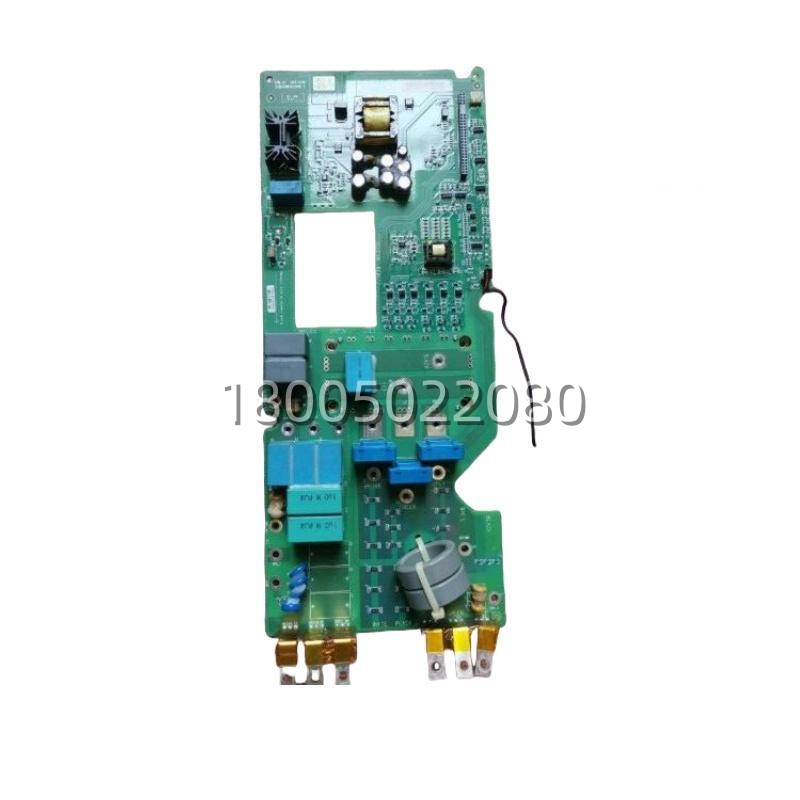

- 型号 (Model)： CINT-4511C（配套 AINT-4511C 驱动板使用）
- 品牌 (Brand)： ABB
- 系列 (Series)： ABB ACS800 / ACS880 Drives — Control Interface Board (CIB) for Inverter
- 核心功能 (Core Function)： 介于控制单元(CCU/RDCU)与功率单元门极驱动板(AINT-4511C)之间，经光纤收PWM指令、分发驱动脉冲并回传IGBT故障/欠饱和信号
- 成色： 全新原装 (New Surplus)，非翻新
- 产品类型 (Type)： 逆变器驱动接口板 / CIB 光纤接口板 (Control Interface Board for Inverter)
- 关键规格 (Key Specs)： 光纤接口至 RDCU/CCU｜配 AINT-4511C 驱动板｜G3 敷形涂层｜螺钉背板安装
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 型号 | CINT-4511C |
| 配套驱动板 | AINT-4511C（IGBT Gate Driver / AINT 系列） |
| 适用传动 | ABB ACS800-01 / ACS800-04 / ACS800-07 / ACS880 部分机型（核对功率单元版本） |
| 连接对象 | 上端：光纤至 RDCU-12C / RCU / CCU-24-H；下端：扁平缆至 AINT-4511C |
| 功能 | PWM 脉冲转发、IGBT 故障(Fault)及 desaturation(欠饱和)信号回传、硬件互锁 |
| 光纤端口 | 多路 TX/RX 塑料/玻璃光纤（依具体功率栈配置，通常 3～6 对） |
| 供电来源 | 取自功率单元辅助电源或内部 DC-DC 变换（依柜型） |
| 保护监测 | IGBT 短路/过流/欠饱和检测信号回传触发保护关断 |
| PCB 工艺 | 工业级 FR4，G3 级敷形涂层（ISA-S71.04）抗腐蚀 |
| 诊断指示 | 板上 LED 指示光纤链路状态 / Fault 锁定（依版本） |
| 隔离方式 | 控制侧↔功率侧光纤隔离 + 板上信号隔离 |
| 安装方式 | 功率单元柜内支架/背板螺钉固定，原厂多芯及光纤对接 |
| 工作温度 | -20 ～ +70 ℃ |
| 存储温度 | -40 ～ +85 ℃ |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、cULus、RoHS（依批次） |
| 尺寸(约) | 130 × 100 × 25 mm (L×W×H，依批次) |
| 重量(约) | 0.10–0.16 kg |
| 备注 | 须与对应 AINT-4511C 驱动板配对使用，单独更换需确认版本兼容 |
产品深度介绍 | Product Introduction
ACS800/ACS880 报 “IGBT FAULT”、”DRIVE UNIT FAULT” 或上电检测到 CIB 通讯异常——有时是 CINT-4511C 这块接口板老化或光纤头污染氧化导致的。它夹在控制单元(RDCU/CCU)和功率单元门极驱动板()中间：通过光纤接收控制单元发来的 PWM 开关指令，经板载逻辑分发至 驱动各 IGBT 门极，同时将 IGBT 短路/欠饱和/故障信号回传给控制单元触发硬件保护关断。
板子 G3 敷形涂层适应水泥/冶金现场，更换时拔掉光纤和扁平电缆插头直接插新板——注意 CINT 与 AINT 须版本匹配（通常 配对 CINT-4511C），最好一并检查光纤头是否脏污或断裂。(Well，严格说不同功率段 ACS800 用的 CINT 后缀可能有 A/B/C 差异，拆前拍标签确认 “CINT-4511C” 再下单。) 这不是主控板(RDCU/CCU)也不是功率模块(IGBT)，是驱动链路的中间接口板。
