产品核心摘要 | Product Core Brief

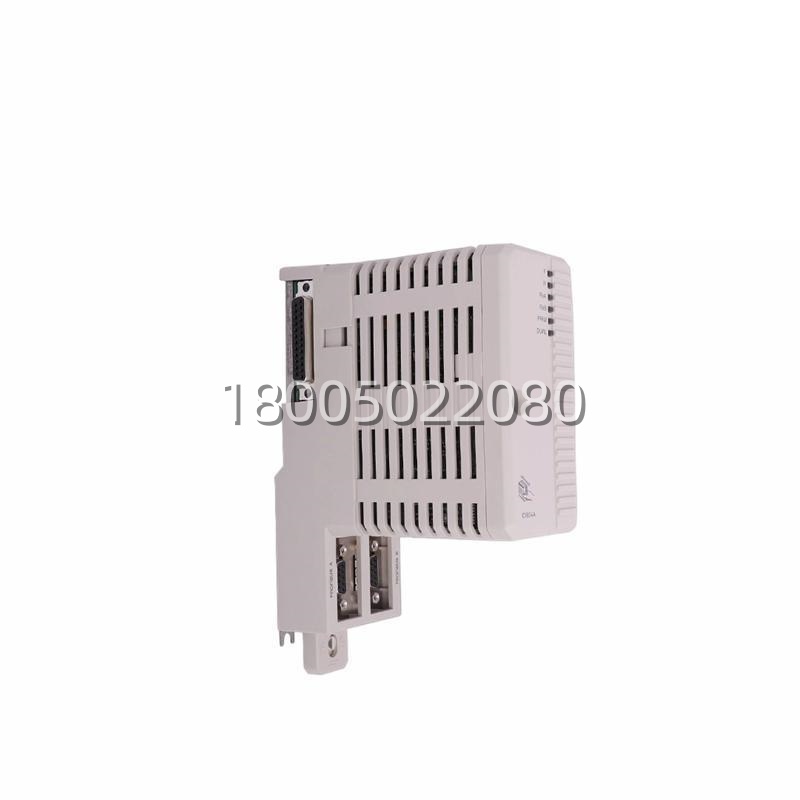

- 型号 (Model)： CI854AK01（订货号 3BSE030220R9，K01 表示带 submodule 插槽的基础单元）
- 品牌 (Brand)： ABB
- 系列 (Series)： ABB AC800M CEX Bus Communication Interface — Profibus DP-V1 Series
- 核心功能 (Core Function)： 为 AC800M 控制器扩展 1 路 Profibus DP-V1 接口（主/从可设），连接远程 I/O 站、变频器、仪表或上联第三方 PLC
- 成色： 全新原装 (New Surplus)，非翻新
- 产品类型 (Type)： Profibus DP-V1 通讯接口模块（CEX 插槽用，含 submodule 槽）
- 关键规格 (Key Specs)： Profibus DP-V1 Master/Slave｜9.6k–12M bps｜DB9 隔离 RS-485｜Submodule 槽｜24 V DC 背板取电 ≈2.4 W｜冗余光纤可扩展
关键技术规格 | Key Technical Specifications
| 参数 | 规格值 |
|---|---|
| 产品型号 | CI854AK01 |
| 订货号 (Article No.) | 3BSE030220R9 |
| 适用系统 | ABB AC800M（PM851 / PM856 / PM861 / PM864 / PM865）CEX 扩展总线 |
| 通讯协议 | Profibus DP-V0 / DP-V1（Master 或 Slave 可组态） |
| 物理接口 | 1 × DB9-F（IEC 61158 Type A RS-485），电气隔离 |
| 波特率 | 9.6 k / 19.2 k / 45.45 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 M bps（自动检测） |
| 最大站点数 (Master) | 典型 32–125（依总线负载、中继器级数） |
| 支持功能 | MS0/MS1/MS2 服务、DP-V1 非循环读写（Record Data），支持 SYNC/FREEZE |
| Submodule 插槽 | 有（可插 TP800 冗余光纤套件或保留） |
| 隔离电压 | 信号与系统背板 galvanic 隔离 ≥ 500 V DC |
| 供电 | 由 AC800M CEX 总线背板供 24 V DC，典型功耗 ≈ 100 mA（≈2.4 W） |
| 状态指示 | PWR / RUN / ERR / BF（Bus Fault）/ SF（System Fault）LED |
| 安装方式 | 插入 AC800M CPU 右侧 CEX 扩展槽（占用 1 个 CEX 槽位） |
| 配套底座 | 与 AC800M 机笼（Baseplate）一体，不需单独 MTU |
| 工作温度 | 0 ～ +55 ℃（贮存 -40 ～ +70 ℃） |
| 湿度 | 5 %～95 % RH，无冷凝 |
| 尺寸 (模块本体) | 约 40(W) × 144(H) × 100(D) mm（标准 CEX 模块尺寸） |
| 净重 | 约 0.25 kg |
| 认证 | CE、cULus、RoHS、FM（部分版本） |
| 替代关系 | 替代早期 CI854(3BSE042261R1)；CI854BK01 为后续增强版，物理兼容同 CEX 槽 |
| 组态软件 | Control Builder M / System 800xA Engineering Workplace |
产品深度介绍 | Product Introduction
现场 ABB 要挂 ET200M 远程 I/O、驱动多台 ACS800 经 Profibus 上位、或从 S7-400 做 DP-Slave 数据交换——CI854AK01 就是插在 CPU 右侧 CEX 槽上的那块 Profibus DP 接口，组态选 Master 连从站或 Slave 被别的主站轮询都行，最高 12 Mbps，DB9 口带电气隔离。
化工厂 DCS 改造和造纸传动里常见，亮点是 K01 后缀带 submodule 槽——可后期加 TP800 做光纤冗余或特殊扩展，比老 CI854 灵活。注意它，也不能直接插 PM5xx（AC500）系列。Control Builder 里加载 GSD 文件建 DP 从站参数，和西门子 S7 侧 GSD 互认标准做法。
