产品核心摘要

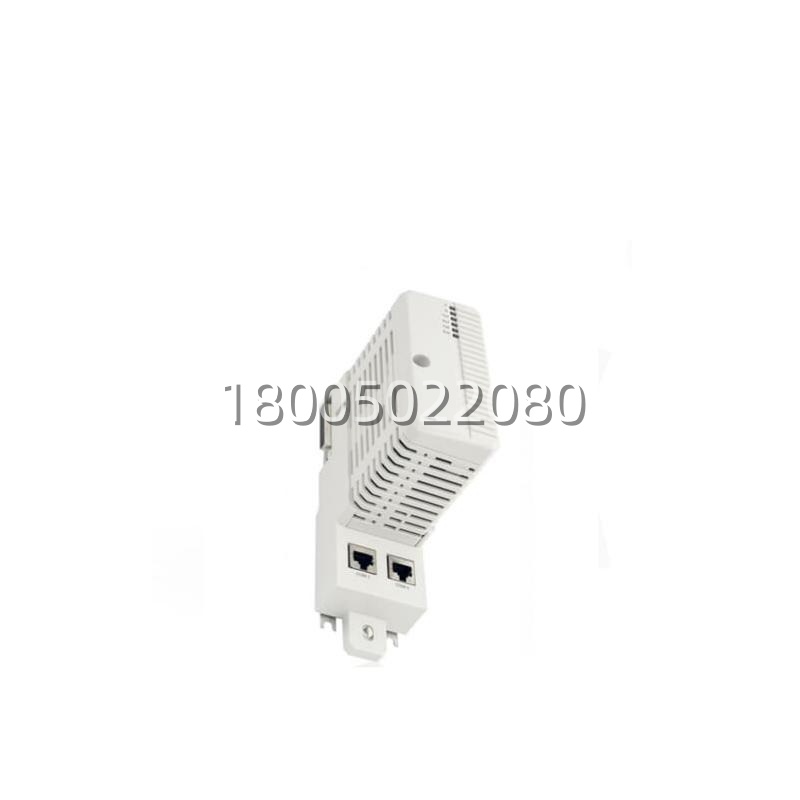

- 型号 (Model)： CI852K01（Kit含 CI852模块 + TP852底座，订货号 3BSE018102R1）
- 品牌 (Brand)： ABB
- 系列 (Series)： S800 I/O — FOUNDATION Fieldbus H1 Communication Interface Kit
- 核心功能 (Core Function)： 作为FF H1链接设备(Linking Device)，将FOUNDATION Fieldbus H1现场仪表网络接入AC800M/800xA控制器，套件含TP852底座直接安装S800机架
- 产品类型 (Type)： FOUNDATION Fieldbus H1 通讯接口套件 (FF H1 FCI Kit)
- 关键规格 (Key Specs)： FF H1 31.25 kbps；9-pin D-Sub 母头；总线-系统隔离≥500V rms；由背板供24V DC；支持热插拔；配套TP852(60mm)
- 成色： 全新原装 (New Surplus)，非拆机非翻新，G3防腐涂层
- ⚠️ 已停产(Discontinued)，市面多为全新剩余库存(NOS)，库存有限
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | CI852K01（Kit）= CI852 通讯模块 + TP852 端子底座(60mm宽) |
| ABB订货号 | 3BSE018102R1 |
| 产品类型 | S800 I/O FOUNDATION Fieldbus H1 Communication Interface Kit (Linking Device) |
| 适配系统 | ABB System 800xA / AC800M 控制器 + S800 I/O 机架 |
| 配套冗余MTU | TU846（冗余I/O）、TU847（非冗余I/O）、TU848（Compact冗余）——FF段需独立FF电源调理器 |
| 通讯协议 | FOUNDATION Fieldbus H1（IEC 61158 Type 1），固定波特率 31.25 kbps |
| 现场总线接口 | 1 × 9-pin D-Sub Male（H1端口），通过外置FF电源/耦合器接现场总线 |
| 链接能力 | 典型每网段最多连接 4～16 台 FF H1 现场设备（依总线电源容量和电缆长度，推荐≤12台/段） |
| 供电方式 | 由 S800 TU/TP 基座背板供 24V DC（典型 60～80 mA @24V），不消耗FF总线电源 |
| 功耗 | 典型 ≈ 1.5～2.0 W |
| 电气隔离 | 现场总线侧 ↔ S800 背板系统侧 ≥ 500 V rms（变压器耦合，不供/不取FF总线电源） |
| FF总线供电 | ❌ 不提供，须由独立 FF Power Conditioner/耦合器（如FI820系列或第三方）供电 |
| 热插拔 | ✅ 支持（系统运行中更换，HCIR需启用） |
| 诊断功能 | PWR(绿-电源)、COM(绿/闪-通讯)、ERR(红-故障) LED；FDT/DTM可读详细诊断 |
| 组态软件 | ABB Control Builder M / 800xA Hardware Selector；FF段用 AMS Device Manager 或 800xA FF 组态 |
| GSD/EDS | 通过 800xA Hardware Selector 添加，FF侧用 CFF 文件（Capability File） |
| 安装方式 | TP852底座插入 机架左侧通讯槽位或扩展槽（依架构），35mm DIN导轨固定 |
| 尺寸(含TP852) | 底座宽60mm × 高≈135mm × 深≈102mm |
| 净重(套件) | ≈ 0.20～0.25 kg |
| 防护等级 | IP20（柜内安装） |
| 工作温度 | 0 ～ +55℃ |
| 存储温度 | -40 ～ +70℃ |
| 湿度 | 5% ～ 95% RH（无凝露） |
| 防腐涂层 | ISA-S71.04 G3 |
| 认证 | CE / cULus / ATEX Zone 2 / DNV-BV-LR 船级社 / RoHS（早期批次部分非RoHS，以实物标签为准） |
| 状态 | ⚠️ 已停产(Discontinued)，全新NOS库存有限 |
产品深度介绍
现场用 FF H1 智能变送器（如 Rosemount 3051S FF、Yokogawa EJA-E FF）要接入 800xA——CI852K01 就是干这事儿的 FF H1 Linking Device。套件里 CI852 模块插在 （60mm宽）底座上，通过 9-pin D-Sub 接 FF 电源耦合器引出的 H1 网段，把现场循环 I/O 数据和 acyclic 参数透明传回 AC800M 控制器。
和 PROFIBUS 的 CI840A 不同，CI852 不供给 FF 总线电源，现场必须配独立的 FF Power Conditioner/耦合器（ABB FI820 系列或第三方）。三点实用提醒：第一，CI852K01 是 Kit 已含 底座——单买裸 CI852（无底座）没法直接装，首次订认准 K01 后缀；第二，支持热插拔更换（启用 HCIR），比早期 FF 卡方便；第三，该型号 ABB 已停产，现在流通多为全新 NOS，建议按 FF 网段数量做冷备——FF 通讯接口故障整段智能仪表掉线。
