产品核心摘要 | Product Core Brief

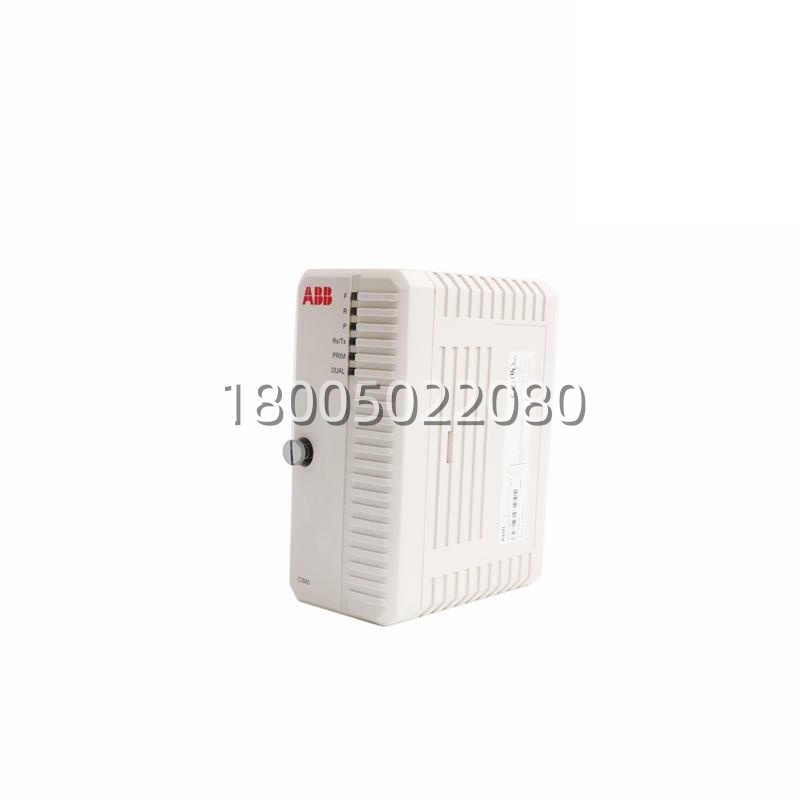

- 型号 (Model)： CI840 / 3BSE022457R1
- 品牌 (Brand)： ABB
- 系列 (Series)： ABB AC800M / System 800xA — S800 I/O Communication Interface Modules (CI series)
- 核心功能 (Core Function)： 为 AC800M 控制器提供 Profibus DP-V0/V1 主站或从站通讯，连接远程 I/O、ACS 传动、智能仪表等 DP 网络设备
- 产品类型 (Type)： Profibus DP 通讯接口模块 (Communication Interface Module for S800 I/O CEI slot)
- 关键规格 (Key Specs)： DP-V0/V1 主/从｜9.6k–12Mbps｜隔离 RS-485(DB9)｜内置 220Ω 终端电阻 DIP 拨码｜24V DC 背板供
- 成色： 全新原装 (New Surplus) 或测试合格拆机件（视库存批次），非翻新产品
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 产品型号 | CI840 |
| ABB 订货号 | 3BSE022457R1 |
| 适用系统 | ABB AC800M（PM851/PM856/PM861/PM864/PM865 等）、System 800xA |
| 安装位置 | S800 I/O 机架 CEI 专用插槽，配 TU847/TU849 等 CEI 底座，通过 CEX 总线与 CPU 通讯 |
| 通讯协议 | Profibus DP-V0（循环数据交换）、DP-V1（非循环参数/诊断） |
| 工作模式 | DP Master（连接从站）或 DP Slave（连第三方主站）——由 Control Builder M 工程配置决定 |
| 传输速率 | 9.6 k / 19.2 k / 45.45 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 M bps（自动侦测或 DIP 设） |
| 物理接口 | 1 × D-Sub 9-pin 母头（RS-485 isolated），符合 IEC 61158 / EN 50170 |
| 总线隔离 | ≥ 1 kV RMS 光电隔离（总线侧↔逻辑侧） |
| 终端电阻 | 内置 220 Ω，通过侧面 DIP 开关启用/禁用（网络首尾节点开启） |
| 站地址设置 | Profibus 站地址 1–126 通过旋转编码开关设定（Slave 模式生效；Master 模式固件分配） |
| 最大从站数 | 主站模式理论 125 个 DP 从站（实际受扫描周期/数据量限制，设计 ≤32~64 个较合理） |
| I/O 数据区 | 最大 244 Byte In + 244 Byte Out（依 DP 规范及 AC800M 资源） |
| 诊断 LED | PWR（电源）、RUN（运行/在线）、ERR（错误）、BF（Bus Fault） |
| 背板供电 | 由 S800 I/O CEI 底座供 24 V DC，典型功耗 ≤ 5 W |
| GSD/GSE 文件 | 需导入 Control Builder M / 第三方主站组态软件（ABB 官网下载对应版本 GSD） |
| 工作温度 | 0 ～ +55 ℃ |
| 存储温度 | -40 ～ +85 ℃ |
| 相对湿度 | 5% ～ 95%（无冷凝） |
| 安装方式 | S800 I/O 标准 DIN 导轨，宽度 40 mm，插入 CEI 专用槽 |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、cULus（依生产批次） |
产品深度介绍 | Product Introduction
AC800M 要挂第三方远程 I/O、ABB 传动或带 Profibus DP 口的智能仪表——CI840 就是插在 S800 CEI 槽里的那块通讯卡。比早期 CI626V1 集成度更高，原生支持 DP-V1 非循环参数读写，能从主站直接下装参数或读从站扩展诊断，Control Builder M 里导 GSD 文件组态完就跑。
隔离 RS-485 带内置 220Ω 终端电阻（网络首尾节点 DIP 拨 ON），旋转开关设站址，上电后 BF LED 灭表示总线同步正常。注意它只用于 AC800M/800xA 架构的 机架 CEI 槽——PM8xx CPU 本体的 COM 口是以太网/串口，不插这种模块。更换通常原位插拔，刷新硬件库版本即可，I/O 映射基本不动。
